Тестер емкости и внутреннего сопротивления литиевых аккумуляторов формата 18650 BT4-1CHN 18650 представляет собой специализированное устройство, предназначенное для оценки качества и остаточного ресурса элементов питания, широко применяемых в портативной электронике, электровелосипедах и системах хранения энергии. Основная задача такого прибора — измерение фактической емкости батареи при разряде до заданного порога и определение внутреннего сопротивления, которое напрямую влияет на способность аккумулятора отдавать ток без значительных потерь напряжения. Современные модели тестеров оснащаются цифровыми дисплеями, позволяющими в реальном времени наблюдать параметры тока, напряжения и времени работы. Характеристики прибора обычно включают диапазон измеряемого напряжения от 2,5 до 4,2 В, ток разряда в пределах 0,5–3 А, а также точность измерения емкости до нескольких процентов. Важным элементом конструкции является корпус: он выполняется из прочного пластика или алюминия, что обеспечивает надежную защиту электроники и удобство эксплуатации. Корпус часто имеет компактные размеры, вентиляционные отверстия для отвода тепла и разъемы для подключения аккумуляторов через держатели или клеммы. Некоторые версии предусматривают модульный дизайн, позволяющий легко заменять элементы или модернизировать устройство.
Благодаря эргономичному корпусу тестер удобно использовать как в лабораторных условиях, так и дома, а наличие четкой маркировки и кнопок управления делает процесс тестирования интуитивно понятным. Таким образом, тестер емкости и сопротивления для литиевых батарей 18650 является практичным инструментом для энтузиастов и специалистов, позволяя объективно оценить состояние аккумуляторов и продлить срок службы устройств, в которых они применяются.
Этот продукт поддерживает одноканальное измерение внутреннего сопротивления и емкости; поддерживает зарядку и до 9 циклов зарядки и разрядки в автоматическом режиме.Его можно использовать не только для зарядки аккумулятора, но также для измерения внутреннего сопротивления и емкости аккумулятора.И что еще более важно, его можно использовать для дозирования емкости аккумулятора и циклов работы.
Особенности:
Цифровой дисплей:1.77-дюймовый цифровой дисплей, четко отображает напряжение в реальном времени, ток в реальном времени, мощность в реальном времени, накопленную емкость, накопленную энергию, индикацию состояния, режим работы, напряжение остановки разряда, количество циклов, внутреннее сопротивление батареи и накопленное время.
Многофункциональный дизайн:Его можно использовать не только для зарядки аккумулятора, но также для измерения внутреннего сопротивления и емкости аккумулятора.И что еще более важно, его можно использовать для дозирования емкости аккумулятора и циклов работы.
Три режима работы Дизайн:Предустановка автоматический, три режима зарядки и разрядки, выберите соответствующий режим, программа автоматически запускается, ток разряда можно переключать для удобства использования.
Функция зарядки:Внешний источник питания 5 В, максимальный ток 1 А через зарядный чип во время зарядки, а процесс зарядки будет записывать емкость и время зарядки энергии.(Не подходит для зарядки аккумуляторов LiFePO4)
Испытание внутреннего сопротивления:В продукте используется 2-проводной метод постоянного тока для проверки внутреннего сопротивления аккумулятора с высокой точностью, когда аккумулятор полностью заряжен.
Проверка емкости:Испытание емкости проводится путем разряда сопротивления, а результатами являются только емкость, измеренная между началом разряда аккумулятора во время фазы испытания и остановкой триггера.Совокупная емкость, энергия и время регистрируются в процессе разряда.
Деление емкости аккумулятора и рабочий цикл:Емкость аккумулятора и рабочий цикл – это процесс зарядки, разрядки и подзарядки.Во время использования напряжение остановки не может быть ниже 2,8 В, иначе его нельзя будет заряжать и программа не сможет работать должным образом.
Функция очистки данных:Автоматическое обнуление данных о мощности, энергии и времени при выключении и переключении режимов.
Переключение языка:Дизайн двух рабочих языков, заводским языком по умолчанию является китайский, но вы можете свободно переключаться в соответствии со своими предпочтениями.
Название: Тестер емкости аккумулятора
Материал: печатная плата.
Рабочие источники питания: источник питания 5 В постоянного тока или аккумулятор 18650 (необходимо подготовить самостоятельно)
Применимый аккумулятор: соответствует напряжению остановки разряда 2,5–3,5 В, 2,8 В запускается напряжение 4,2 В. Полная батарея также применима.
Интерфейс источника питания: интерфейс Type-C, кабель питания предоставляется самостоятельно (кабель мобильного телефона C-порта)
Язык системы: китайский (по умолчанию), английский.
Количество тестов: 1-канальное измерение зарядки и разрядки (только правое положение аккумулятора)
Измерение внутреннего сопротивления: поддерживается с использованием двухпроводной метода постоянного тока для проверки внутреннего сопротивления.
Функция зарядки: поддерживается, полностью автоматическая зарядка при отключении (зарядка LiFePO4 не поддерживается)
Функция разряда: поддерживается, автоматическая остановка при соблюдении условий, ток разряда не регулируется.
Автоматическая зарядка и разрядка: поддерживается, аккумулятор полностью подзаряжен в конце автоматического режима.
Циклическая зарядка и разрядка: поддерживается, регулируется 1–9 циклов (поддерживается только в автоматическом режиме)
Индикация состояния: поддерживается
Предотвращает напряжение разряда: 2,5 В, 2,6 В, 2,7 В, 2,8 В, 2,9 В, 3,0 В, 3,3 В, 3,3 В, 3,4 В, 3,5 В, 11 регулируемых уровней.
Ток разряда: двусторонний резистор, макс.Ток 1А, не регулируется, не поддерживает независимую трансформацию
Зарядное напряжение: специальное управление чипом зарядки аккумулятора, макс.Зарядка 1 А, напряжение полной зарядки 4,2 В.
Сохранение сбоя питания: сохраняются только параметры настройки, а не данные измерений.
Размер изделия: 110*89*30 мм/4,33*3,50*1,18 дюйма
Вес изделия: 80 г/2,82 унции
Размер упаковки: 153*100*42 мм/6,02*3,94*1,65 дюйма
Вес упаковки: 120 г/4,23 унции
Переключение языка
Выключите устройство
Нажмите и удерживайте клавишу Menu для запуска устройства, отпустите клавишу после того, как загорится экран, и подождите 10 секунд после запуска, чтобы выключить устройство
Перезапустите для завершения переключения
Как использовать
Измерение внутреннего сопротивления Устройство использует метод постоянного тока с двумя проводами (DC 2-wire) для тестирования внутреннего сопротивления аккумулятора. Наиболее точные результаты достигаются при полностью заряженной батарее. Полученные данные предназначены для справки и сравнения между аккумуляторами, протестированными в одной партии. Для тех, кому требуется высокая точность измерения внутреннего сопротивления, рекомендуется использовать профессиональный прибор, применяющий метод с четырьмя проводами (4-wire).
Метод тестирования После установки аккумулятора подождите несколько секунд, затем считайте данные. На экране отобразятся напряжение и параметры внутреннего сопротивления. При установке и извлечении батареи возможна задержка загрузки данных — они будут проверены после стабилизации.
На дисплее: "999.99 mR" Цепь разомкнута, когда аккумулятор не установлен, и значение сопротивления считается бесконечным.

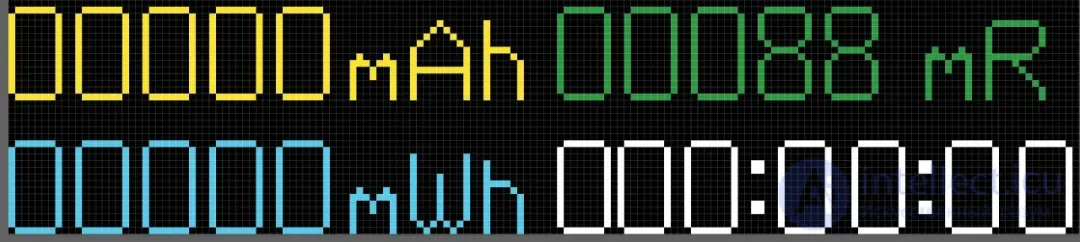

На дисплее: "00088 mR" После установки аккумулятора цепь замыкается, и внутреннее сопротивление составляет 88 миллиом.
Напоминание:
Высокая точность измерения внутреннего сопротивления достигается при полностью заряженной батарее
При недостаточном напряжении отображаемое значение сопротивления может быть завышено. Пожалуйста, переустановите аккумулятор после полной зарядки
Внутреннее сопротивление отдельных аккумуляторов может отличаться, ориентируйтесь на фактические результаты измерений
При использовании удлинительного провода для тестирования возникает сопротивление линии, что увеличивает погрешность

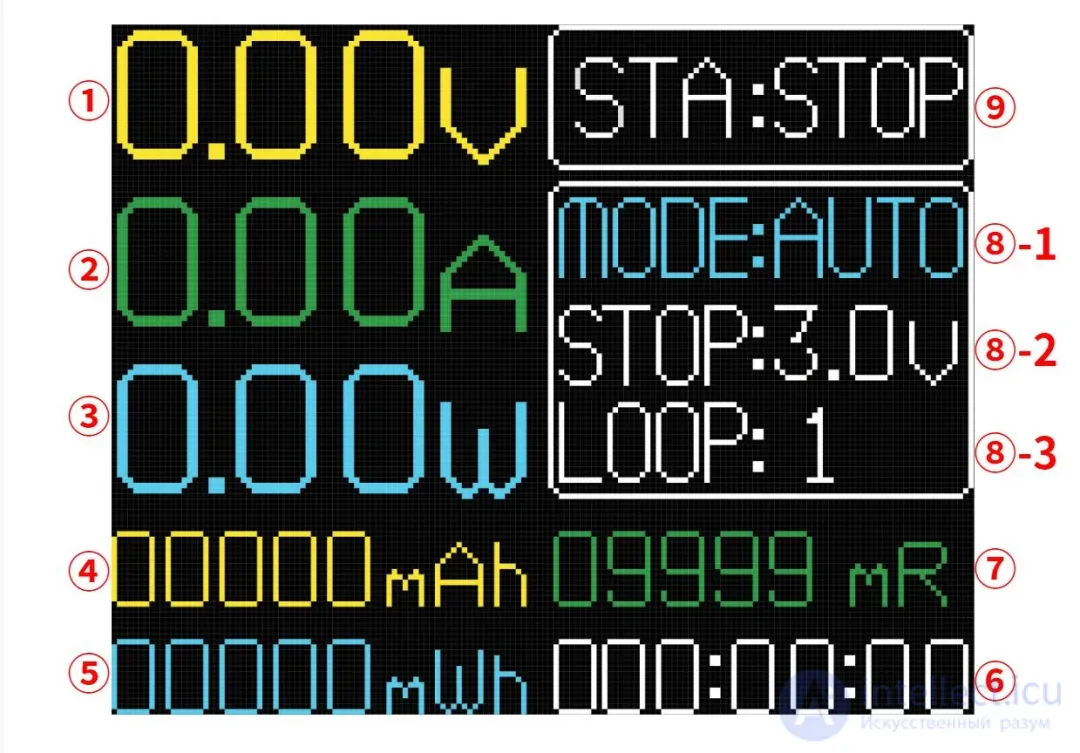

① Текущее напряжение
② Текущий ток
③ Текущая мощность
④ Накопленная емкость
⑤ Накопленная энергия
⑥ Общее время работы — ччч:мм:сс
⑦ Внутреннее сопротивление аккумулятора в миллиомах
⑧ - 1: Меню режима работы
⑧ - 2: Меню порогового напряжения (остановки)
⑧ - 3: Меню количества циклов
⑨ Индикатор состояния

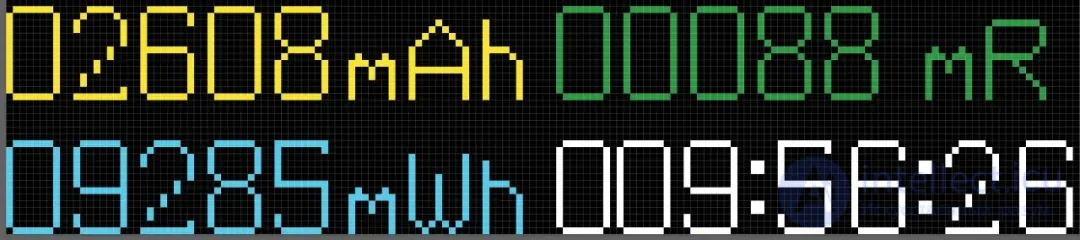

Измерение емкости аккумулятора: Ёмкость аккумулятора можно измерить только после завершения разряда.
Во время разряда: Нагрузочный цементный резистор будет нагреваться и достигать высокой температуры — не прикасайтесь к нему и обеспечьте усиленное охлаждение!!!
Если рабочий аккумулятор (левый аккумулятор) полностью заряжен: Режим разряда может работать без внешнего источника питания 5 В. Если кнопка не работает без внешнего питания, пожалуйста, своевременно замените рабочий аккумулятор.
Режим настройки: DSG Установите аккумулятор в правый держатель MODE: DSG — режим разряда

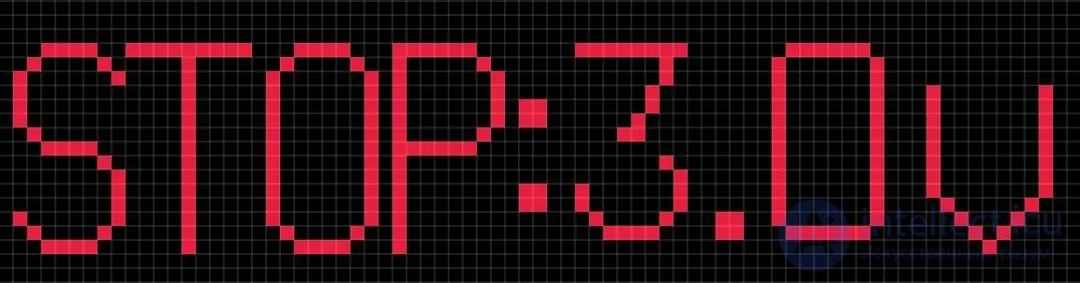

Настройка напряжения остановки разряда STOP: 3.0V — разряд будет остановлен при достижении напряжения 3,0 В
Нажмите "Начать/Остановить", чтобы запустить программу. После запуска программа отображает статус: разряд. В процессе разряда фиксируются время, емкость и энергия. После завершения зарядки программа останавливается, и статус меняется на: STA:END (статус: завершено).

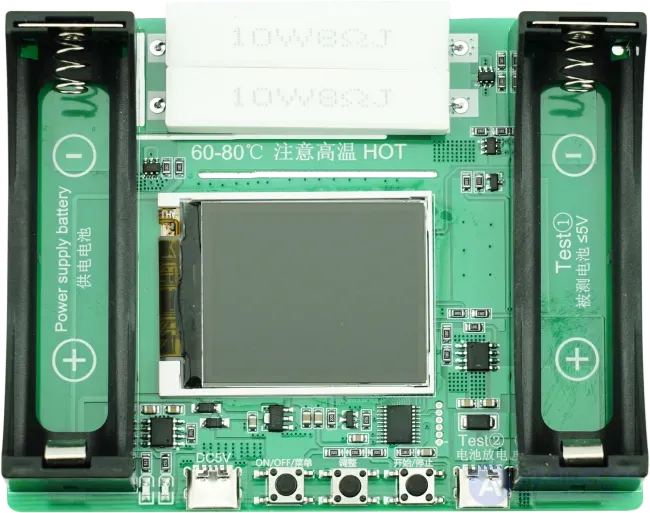

① Отсек для рабочего аккумулятора (не участвует в зарядке или разрядке)

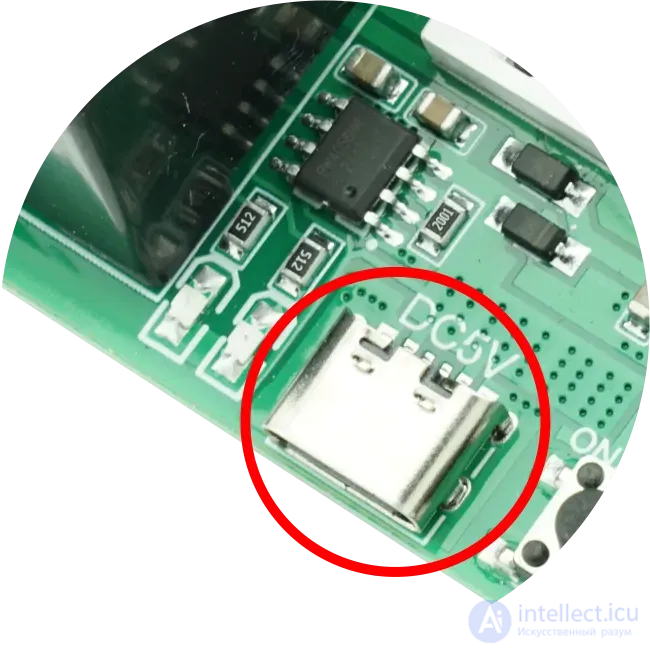

② Интерфейс питания Type-C 5 В
③ Переключатель ВКЛ/ВЫКЛ
④ Дисплей 1.77 дюйма
⑤ Кнопка меню
⑥ Кнопка "Настройка" (Adjust)
⑦ Кнопка "Старт/Стоп"
⑧ Тест
② — внешний разряд через Type-C
⑨ Тест
① — отсек для зарядки и разрядки аккумулятора 18650
⑩ Цементный разрядный резистор 10 Вт, 8 Ом
✔ Основные параметры
Источник питания: DC 5 В или аккумулятор 18650 (в комплект не входит)
Поддерживаемые аккумуляторы: элементы с напряжением окончания разряда от 2.5 до 3.5 В и зарядным напряжением 4.2 В
Интерфейс питания: Type-C, кабель питания в комплект не входит
Язык системы: китайский (по умолчанию), английский
Количество тестируемых аккумуляторов: один — заряд и разряд только правого аккумулятора
Измерение внутреннего сопротивления: поддерживается, используется метод постоянного тока с двумя проводами (DC 2-wire)
Функция зарядки: поддерживается, автоматическое отключение при полной зарядке
Функция разряда: поддерживается, автоматическая остановка при достижении заданных условий
Автоматическая зарядка и разряд: поддерживается, завершение цикла при полной зарядке
Циклическая зарядка и разряд: поддерживается, регулируется от 1 до 9 циклов
Индикация состояния: поддерживается
Напряжение окончания разряда: регулируется по 11 уровням: 2.5 В, 2.6 В, 2.7 В, 2.8 В, 2.9 В, 3.0 В, 3.1 В, 3.2 В, 3.3 В, 3.4 В, 3.5 В
Ток разряда: два резистивных канала, максимальный ток около 1 А, не регулируется и не поддерживает независимую настройку
Напряжение зарядки: контролируется специализированным чипом, максимальный ток зарядки около 1 А, напряжение полной зарядки — 4.2 В
Сохранение при отключении питания: сохраняются только параметры настройки, данные измерений не сохраняются
Вес изделия: г (нетто), г (с упаковкой)
Размер изделия: 110 × 88 × 30 мм
Размер упаковки: 153 × 100 × 42 мм (гофрокороб)
✔ Сравнение точности измерения внутреннего сопротивления
Устройство использует метод постоянного тока с двумя проводами (DC 2-wire) для измерения внутреннего сопротивления аккумулятора. При полностью заряженной батарее точность показаний высокая. Результаты теста предназначены для справки и сравнения между аккумуляторами, протестированными в одной партии. Для тех, кому требуется высокая точность измерения внутреннего сопротивления, рекомендуется использовать профессиональный прибор, применяющий метод переменного тока с четырьмя проводами (AC 4-wire).
Принцип тестирования
Импеданс постоянного тока рассчитывается по физической формуле R=V/IR = V/I. Тестовое оборудование кратковременно (обычно 2–3 секунды) пропускает через аккумулятор большой постоянный ток (в настоящее время обычно 10–80 А), измеряет напряжение на выводах батареи и вычисляет ее внутреннее сопротивление по формуле.
Таблица сравнения:
| Измеренное напряжение (В) | Это устройство (мОм) | Профессиональный прибор (4-проводной, мОм) |
|---|---|---|
| 3.70 | 18 | 16 |
| 4.00 | 62 | 62 |
| 4.18 | 58 | 70 |
| 4.16 | 22 | 17 |
| 3.77 | 68 | 57 |
| 3.47 | 95 | 80 |
| 3.99 | 80 | 77 |
| 3.69 | 79 | 69 |
| 4.05 | 90 | 104 |
| 3.85 | 96 | 119 |
Уведомление
Поврежденные или протекающие батареи не подлежат проверке.
Положительный и отрицательный полюса батареи должны быть правильно ориентированы во время тестирования.
Зарядный чип представляет собой зарядный чип 4056, специально разработанный для тернарно-литиевых аккумуляторов и не поддерживающий зарядку литий-железо-фосфатных аккумуляторов.
В комплект поставки не входит адаптер. Используйте качественное зарядное устройство на 5 В. Использование некачественных зарядных устройств увеличивает риск пробоя микросхемы под высоким напряжением.
Цементный разрядный резистор совместим с программным алгоритмом и не поддерживает добавление, уменьшение или замену разрядных резисторов других спецификаций.
На цементные резисторы можно установить радиаторы или использовать вентиляторы для улучшения рассеивания тепла.
При использовании удлинителей для испытаний (Test 2) или сварочных удлинителей, удлинители увеличивают сопротивление линии. Значения внутреннего сопротивления, полученные при испытании на постоянном токе двухпроводным методом, не являются справочными. По мере увеличения длины удлинителей падение мощности и потери в линии становятся значительными, что может привести к преждевременному прекращению зарядки и разрядки. Старайтесь не использовать удлинители для испытаний. При необходимости удлинительных испытаний рекомендуется использовать медные провода и уменьшить длину удлинителей.
Каталог учебных пособий
1. Технические параметры
2. Введение в оборудование
3. Введение в интерфейс
4. Электрические параметры зарядки (не поддерживает зарядку литий-железо-фосфатных аккумуляторов)
5. Физическое отображение
6. Способ применения
1. Технические параметры
Рабочее напряжение: DC5V
Применимые батареи: подходят для батарей, которые соответствуют напряжению остановки разряда 2,5-3,5 В, начиная с 2,8 В и полностью заряженных до 4,2 В.
Интерфейс питания: Интерфейс питания Type-C (блок питания и шнур питания входят в комплект)
Язык системы: китайский, английский
Количество каналов: 1 канал для измерения заряда и разряда (правый держатель батареи предназначен для измерения)
Измерение внутреннего сопротивления: поддерживается, используется двухпроводной метод постоянного тока для проверки внутреннего сопротивления
Функция зарядки: поддерживает, автоматически отключает зарядку при полной зарядке (не поддерживает зарядку литий-железо-фосфатных аккумуляторов)
Функция разряда: поддерживается, автоматически останавливается при выполнении условий,
Ток разряда не регулируется.
Автоматическая зарядка и разрядка: поддерживается, аккумулятор полностью заряжен после завершения автоматического режима.
Цикл зарядки и разрядки: поддерживается, регулируется от 1 до 9 циклов (поддерживается только в автоматическом режиме)
Запрос статуса: Поддержка
Метод отвода тепла: естественный отвод тепла
Напряжение остановки разряда: 2,5 В, 2,6 В, 2,7 В, 2,8 В, 2,9 В, 3,0 В, 3,1 В, 3,2 В
3,3 В, 3,4 В, 3,5 В, всего 11 регулируемых уровней
Ток разряда: максимум около 1 А, непостоянный ток, нерегулируемый и не поддерживающий независимую модификацию.
Напряжение зарядки: напряжение зарядки составляет 4,2 В, управляется микросхемой 4056. Максимальный ток зарядки на правом держателе аккумулятора составляет около 1 А, зарядка прекращается, когда ток зарядки становится меньше 0,1 А.
Сохранение при выключении питания: сохраняет только заданные параметры, а не данные измерений.
Вес продукта: 110 г (включая упаковку)
Размер изделия: 85 × 108 × 28 мм
Размер упаковки: 153 × 100 × 42 мм
2. Введение в оборудование
① Отсек для батарей питания (не участвует в разряде, не связан с отображением на экране)
② Синие и красные индикаторы: индикаторы контроля зарядки аккумуляторной батареи источника питания, не имеющие отношения к тестам ⑧/⑨
③ Интерфейс питания Type-C 5 В
④ 1,77-дюймовый экран
⑤ Кнопка ВКЛ/ВЫКЛ/Меню
⑥ Кнопка регулировки
⑦ Кнопка «Пуск/Стоп»
⑧ Тест ② Внешний разрядный интерфейс типа C
⑨ Тест ① Зарядка и разрядка отсека для аккумуляторов 18650
⑩ 10 Вт 8 Ом J разрядное цементное сопротивление x 2
⑪ Отсканируйте QR-код, чтобы просмотреть ссылку на электронное руководство.
Внимание: ⑧ и ⑨ нельзя тестировать одновременно.
3. Введение в интерфейс
① Напряжение в реальном времени
② Текущий в реальном времени
③ Мощность в реальном времени
④ Общая емкость
⑤ Накопленная энергия
⑥ Общее время выполнения - ччч: мм: сс
⑦ Внутреннее сопротивление батареи
⑧ - 1: Меню рабочего режима
⑧ - 2: Меню остановки напряжения
⑧ - 3: Меню времени цикла
⑨ Индикация состояния
4. Электрические параметры зарядки (не поддерживает зарядку литий-железо-фосфатных аккумуляторов)
|
Обозначение |
параметр |
Условия испытаний |
Минимальное значение |
Номинальное значение |
Максимальное значение |
Единица измерения |
|
V CC |
Входное напряжение питания |
|
4 |
5 |
6 |
В |
|
VFLOAT |
Выходное плавающее напряжение |
0 ℃ ≤T A ≤85 ℃ |
4.158 |
4.2 |
4.242 |
В |
|
ITRIKL |
ток непрерывной зарядки |
VBAT＜VTRIKL,RPROG=1.2K |
100 |
120 |
150 |
мА |
|
VTRIKL |
Пороговое напряжение зарядки |
RPROG=1K，VBAT 上升 повыш |
2.8 |
2.9 |
3 |
В |
|
VTRHYS |
Напряжение гистерезиса при подзарядке малым током |
RPROG=1K |
60 |
80 |
100 |
мВ
|
При токе менее 3 В зарядка осуществляется малым током. При токе более 3 В зарядка осуществляется током около 1 А. Если ток превышает 4,2 В и не останавливается, происходит подзарядка в режиме плавающего заряда. Микросхема зарядки автоматически останавливает зарядку. При токе менее 0,1 А зарядка останавливается. После завершения зарядки на экране отображается напряжение 4,1... В, что является нормальным. Если ток зарядки по-прежнему превышает 4,2 В, следует отметить, что микросхема зарядки может быть неисправна.
5. Физический дисплей

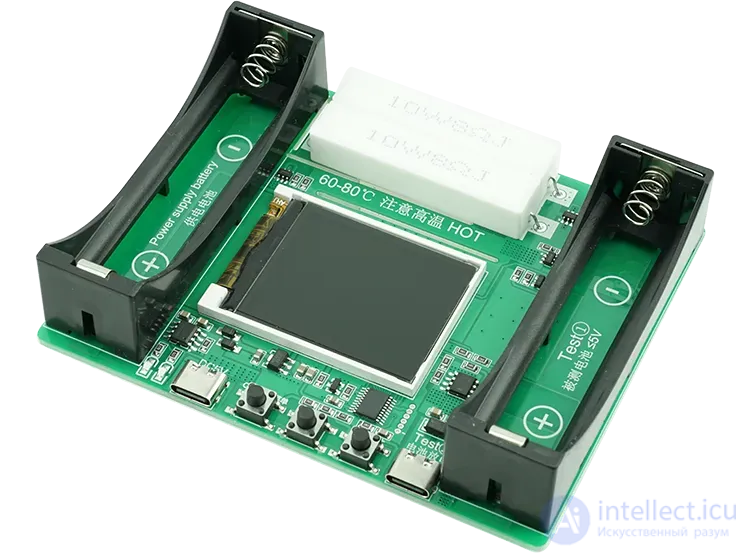

△ Передняя часть
△Назад
△ Интерфейс питания
△ Левый держатель батареи питания (емкость неизмерима)

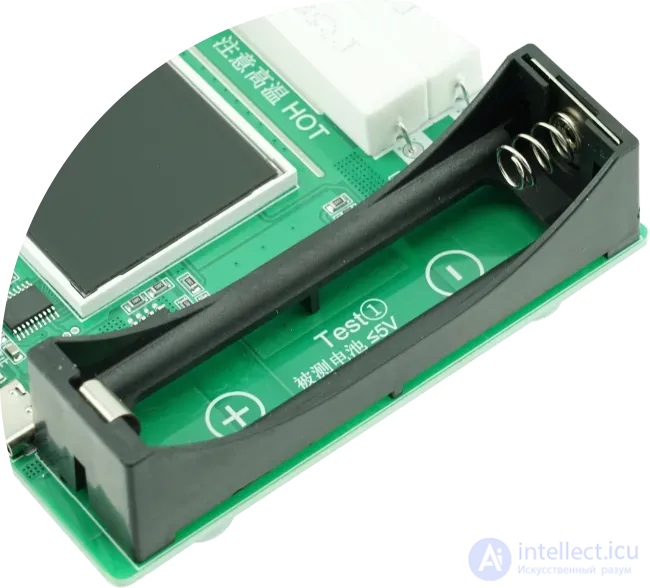

△ Правый держатель тестового аккумулятора
6. Способ использования
При установке аккумулятора внимательно проверьте положительный и отрицательный полюса.
Если напряжение не определяется и программа не может запуститься, сначала проверьте, правильно ли установлена батарея.
6.1、ВКЛ/ВЫКЛ
Автоматически включается при первой установке рабочей батареи или подключении источника питания 5 В.

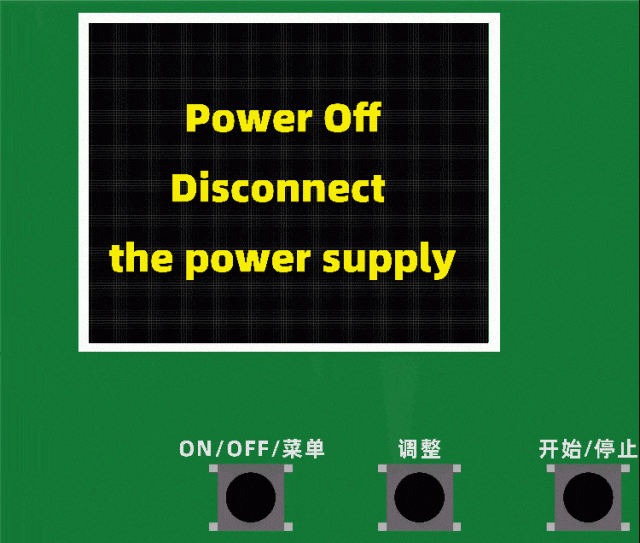

Нажмите и удерживайте кнопку «ВКЛ/ВЫКЛ/Сенсорный экран» для выключения экрана при включении и нажмите кнопку «ВКЛ/ВЫКЛ/Сенсорный экран» для выхода из спящего режима при выключении.
6.2. Язык
Нажмите и удерживайте кнопку «Настройка» перед включением. После того, как на экране появится основной интерфейс, отпустите кнопку «Настройка» и подождите 10 секунд, прежде чем выключить и перезапустить устройство!
6.3. Испытание внутреннего сопротивления (результаты испытаний предназначены только для качественной справки)
Используя принцип двухпроводного метода измерения внутреннего сопротивления постоянного тока, можно добиться высокой точности измерений при полностью заряженном аккумуляторе. Результаты испытаний могут быть подвержены влиянию таких факторов, как сопротивление контактов. Этот метод используется только для сравнения аккумуляторов одной партии. Если вы предъявляете высокие требования к точности измерения внутреннего сопротивления, используйте профессиональный измеритель внутреннего сопротивления, работающий по четырехпроводному методу измерения переменного тока.
Принципы тестирования
Сопротивление постоянному току определяется физической формулой R = V / I. Испытательное оборудование пропускает большой постоянный ток через батарею в течение короткого периода времени (обычно 2-3 секунды), измеряет напряжение на обоих концах батареи и рассчитывает текущее внутреннее сопротивление батареи по формуле.
Только правый держатель батареи имеет функцию определения внутреннего сопротивления, тогда как левый держатель батареи не имеет функции определения внутреннего сопротивления.
Установите аккумулятор, включите питание и подождите 10 секунд. На дисплее отобразятся результаты измерения напряжения и внутреннего сопротивления аккумулятора. В данном приборе для измерения внутреннего сопротивления используется двухпроводной метод постоянного тока. Из-за ограничений, связанных с принципом тестирования, в некоторых случаях аккумулятор невозможно идентифицировать, и внутреннее сопротивление всегда отображается как 9999. В этом случае результаты измерения внутреннего сопротивления будут игнорироваться.
Если батарея не установлена, испытательная цепь разомкнута, что эквивалентно бесконечному значению сопротивления, при этом внутреннее сопротивление отображается на дисплее как 9999 мОм.
После установки батареи цепь замыкается и отображается внутреннее сопротивление проверяемой батареи.
6.4. Функция зарядки (не подходит для зарядки литий-железо-фосфатных аккумуляторов)
Советы
Для правильной работы функция зарядки должна питаться от Type-C.
При запуске программы зарядки без подключения к источнику питания Type-C программа работает в штатном режиме, не определяя ток зарядки, и автоматически завершается. Напряжение аккумулятора до и после запуска программы не меняется.
6.4.1. Функция зарядки левого держателя батареи блока питания.
Зарядка левого держателя аккумулятора не контролируется программой на экране. После подключения блока питания Type-C зарядка осуществляется по фиксированной программе с напряжением 4,2 В и переменным током 0,5 А. Процесс зарядки не регистрируется, и зарядная емкость не отображается.
Световой индикатор отображает состояние только левого держателя батареи и не связан с правым держателем батареи.
При использовании только питания Type-C без установки левой батареи индикатор также будет мигать. Это процесс обнаружения оборудования, и это нормально.
6.4.2. Функция зарядки правого держателя батареи
Ориентировочная оценка времени зарядки:
Время зарядки = Емкость (мАч) ÷ 1000 × 1,2 часа
Например:
зарядка 1500мАч, время зарядки=1500 (мАч) ÷ 1000 × 1,2 часа=1,8 часа, примерно 1,8 часа.
Установите режим «CHG», нажмите «Пуск/Стоп», чтобы запустить программу.
После завершения зарядки отображается статус «END».

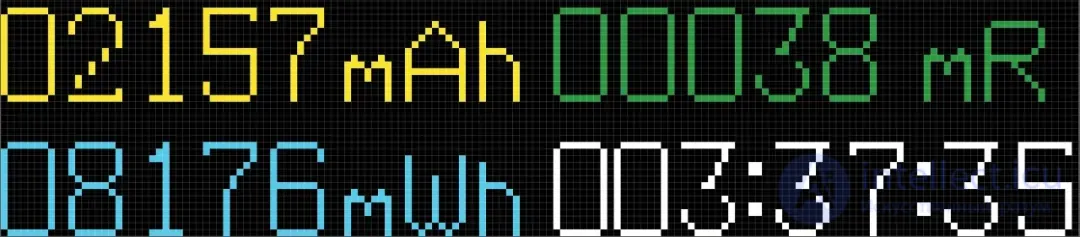

В процессе зарядки регистрируются емкость, энергия и время зарядки. Данные о емкости зарядки приведены только для справки, ориентируйтесь на емкость разрядки.
6.5. Тестовая мощность
Тест ① и Тест ② — это разные интерфейсы для использования одной и той же контрольной точки.
Тест ① и тест ② нельзя использовать одновременно.
Только Test ① или Test ② могут выполнять тестирование емкости.
Справочная информация для оценки продолжительности измерения емкости чистого разряда:
Длительность теста = Емкость (мАч) ÷ 1000 × 1,5 часа
Например: разряд 2500 мАч, длительность теста = 2500 (мАч) ÷ 1000 × 1,5 часа = 3 часа, примерно 3,75 часа.
Для проверки емкости требуется разрядка и ожидание. Проверка емкости проводится методом резистивного разряда, во время которого сопротивление нагревается и создает высокую температуру. Не прикасайтесь к нему руками во избежание ожогов. Результаты проверки емкости включают в себя только емкость, измеренную с момента начала разрядки аккумулятора до момента его остановки в процессе тестирования.
Установите режим «DSG»
Отрегулируйте напряжение остановки разряда в соответствии с требованиями аккумулятора, а после завершения
Нажмите «启停/R/S», чтобы запустить программу.
Напряжение останова — это напряжение нагрузки. После остановки разряда напряжение холостого хода (отображаемое на экране) увеличивается. Например, когда «Stop: 3.0V» запускает остановку, на экране может отображаться напряжение 3.30 В, что является нормальным.
После завершения разряда индикатор состояния — «КОНЕЦ».
Запишите накопленную емкость, энергию и время в процессе разряда.
6.6、Авто(цикл)
Ссылка для оценки продолжительности автоматического режима:
Длительность теста = Емкость (мАч) ÷ 1000 × (N+N+1) × 1,5 часа (N=количество циклов)
Например, тестирование с номинальным циклом 1800 мАч в автоматическом режиме один раз
Длительность теста = 1800 (мАч) ÷ 1000 × (1+1+1) × 1,5 часа = 8,1 часа, расчетное время тестирования составляет 8,1 часа.
Установите режим «АВТО»
Установите напряжение остановки разряда в соответствии с требованиями, рекомендуется использовать 2,8 В.
Установите количество циклов в соответствии с требованиями и нажмите «Старт/Стоп/R/S», чтобы запустить программу после ее завершения.
После завершения программы индикатор состояния завершится.
В процессе тестирования не регистрируется зарядная емкость, а только единичная разрядная емкость, энергия разряда и совокупное время.
6.7. Очистка данных
Выключение, переключение режимов и автоматический сброс данных о емкости, энергии и времени.
-КОНЕЦ-
Комментарии
Оставить комментарий
Диагностика, обслуживание и ремонт электронной и радиоаппаратуры
Термины: Диагностика, обслуживание и ремонт электронной и радиоаппаратуры
