Привет, Вы узнаете о том , что такое ремонт lcd , Разберем основные их виды и особенности использования. Еще будет много подробных примеров и описаний. Для того чтобы лучше понимать что такое ремонт lcd , ремонт , настоятельно рекомендую прочитать все из категории Диагностика, обслуживание и ремонт электронной и радиоаппаратуры.

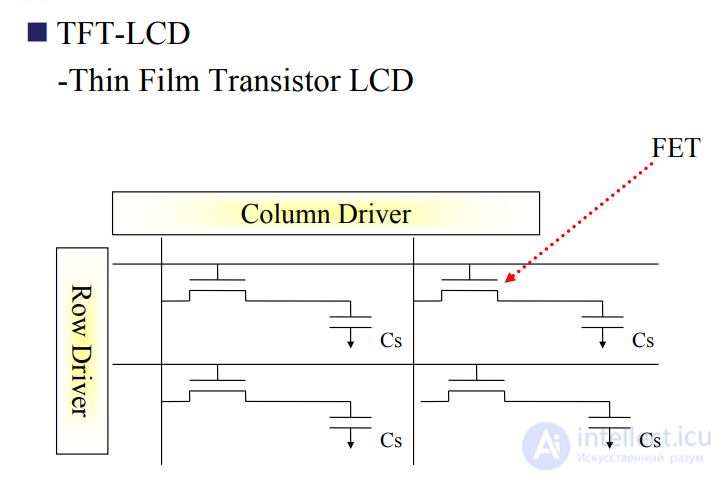

функиональная схема LCD
Электрическая схема
LVDS Connector
Inverter board Connector
Signal Define
LVDS - это сокращение от «Низковольтная дифференциальная сигнализация» и является
высокоскоростной стандарт передачи данных с низким энергопотреблением.
LVDS стандартизирован в соответствии с ANSI / TIA / EIA-644-1995 Электрические
Характеристики стандарта под названием: «Электрические характеристики низкого
Схемы интерфейса дифференциальной сигнализации напряжения (LVDS)
Standard Стандарт LVDS является электрическим стандартом, определяющим драйвер
выходные характеристики и входные характеристики приемника.
Указания также приведены в отношении конфигурации шины, кабелей и
прекращение. Протокол, разъемы и структура шины не определены
в этом стандарте, поскольку они зависят от приложения. Предназначен
что эти параметры указаны в стандарте на ссылки
LVDS предназначен для прогнозирования и не определяет
максимальная скорость передачи данных в пределах стандарта. Как максимальная скорость передачи данных
дизайн, технология и применение зависит (требуется сигнал
качественный). Текущие части LVDS работают от постоянного тока до гига бит
второй диапазон
Diss Рассеиваемая мощность сводится к минимуму несколькими способами. Об этом говорит сайт https://intellect.icu . это
включает процесс CMOS, дизайн драйвера текущего режима и
также небольшой ток нагрузки.
Generation Генерация шума сводится к минимуму несколькими способами. Сигнал
размах составляет всего 300 мВ, а также истинно сбалансированные дифференциальные данные
Схема передачи и текущий режим драйвера все ограничивают шум
поколение.
Bright & Dark Pixel #1
рассмотрим поробнее методику посика несправвнсоттенй
Визуальный осмотр
1. проверить разъем инвертора / LVDS
нет припоя NG или BAD
2.R.L.C. Компоненты и следы нет
повредить или пропустить или открыть
Проверьте настройки BIOS:
1. Проверьте режим отображения в порядке, не только режим CRT
2. загрузка BIOS по умолчанию и проверить снова
Проверьте настройку клавиши Fn:
1.Fn + F5 - яркость вниз
2.Fn + F6 - яркость вверх
3.Fn + F7 - подсветка ЖКД
4.Fn + F8 - переключение режимов LCD / CRT / TV (все функциональные клавиши зависят от дизайнера)
Используйте мультиметр или осциллограф для
Измерьте напряжение:
1. Если проблема слишком темная, Проверьте AC_BAT_SYS (на инверторе Con.) Сигнал = 19 В
2. Если проблема с ЖК-дисплеем или нет поворота белый Проверьте сигнал LCD_VCC (LVDS Con.) = 3,3 В
Используйте мультиметр или осциллограф для
Измерьте напряжение:
3. Если проблема ЖК-дисплей ненормальный,
一. Проверьте напряжение LVDS = 2,5 В
二. Проверьте напряжение VGA сердечника = GMCH: 1,5 В или 1,05 В Gfx: ATi_Vcore 1,0 ~ 1,2 В
Используйте мультиметр или осциллограф для
Измерьте напряжение управляющего сигнала:
1. Если проблема слишком темный LCD Проверьте BACK_OFF # = 3,3 В
Проверьте LCD_ENBACK = 3.3V
Проверьте LID_RSM # = 3.3V
Проверьте ADJ_BL = 0 ~ 3V
2. Если проблема ЖК-дисплей или нет побелеть
Проверьте LCD_ENVDD = 3.3V
Используйте осциллограф для измерения часов:
Платформа GMCH:
DREFCLK (#) = 48 МГц (шина AGP)
DREFCLK (#) = 96 МГц (шина PCI-E)
Платформа Gfx: CLK_MCH66 / AGP66 = 66 МГц (AGP Bus)
CLK_PCIE_PEG (#) = 100 МГц (Шина PCI-E)
Используйте мультиметр для измерения LVDS Con.
Пин-сигнал соответствует значению диода и
сравнить с ХОРОШИМ М / Б.
Проверьте сигналы данных LCDS,
LADATAP [0: 2]
LADATAN [0: 2]
Проверьте сигналы часов LCDS,
LACLKP / LACLKN
Анализ данных, представленных в статье про ремонт lcd , подтверждает эффективность применения современных технологий для обеспечения инновационного развития и улучшения качества жизни в различных сферах. Надеюсь, что теперь ты понял что такое ремонт lcd , ремонт и для чего все это нужно, а если не понял, или есть замечания, то не стесняйся, пиши или спрашивай в комментариях, с удовольствием отвечу. Для того чтобы глубже понять настоятельно рекомендую изучить всю информацию из категории Диагностика, обслуживание и ремонт электронной и радиоаппаратуры
Из статьи мы узнали кратко, но содержательно про ремонт lcd
