Диагностика и ремонт повербанка (Power Bank) обычно выполняется по определенной последовательности, потому что внутри устройство достаточно простое: аккумуляторы + плата управления + контроллер зарядки + повышающий преобразователь 5 В. Ниже приведена практическая схема диагностики, которую используют при ремонте.
Сначала проверяется состояние устройства без разборки.
Что нужно проверить:
1. Внешние признаки
трещины корпуса
следы падения
вздутие корпуса (признак вздутых аккумуляторов)
2. Разъемы
USB-выход
micro-USB / USB-C вход
Ищем:
люфт разъема
сломанные контакты
мусор внутри
3. Индикация
горят ли светодиоды
мигают ли при зарядке
включается ли при нажатии кнопки
Возможные выводы:
| Симптом | Возможная причина |
|---|---|
| Нет индикации | аккумулятор разряжен / плата не работает |
| Мигает при подключении | защита батареи |
| Не заряжает телефон | неисправен повышающий преобразователь |
Подключаем зарядное устройство.
Измеряем ток потребления.
Нормально:
0.5 – 2 A (в зависимости от модели)
Если:
0 A
оборван разъем
сгорела плата
0.01–0.1 A
защита аккумулятора
мертвая батарея
пульсирует
плохой аккумулятор
После вскрытия проверяем:
1. Аккумуляторы
вздутие
повреждения
следы перегрева
2. Плату
сгоревшие элементы
оторванные дорожки
плохая пайка
Большинство повербанков используют Li-ion или Li-Po элементы 3.7 В.
Измеряем напряжение каждого элемента.
Нормальные значения:
| Напряжение | Состояние |
|---|---|
| 4.2 В | полностью заряжен |
| 3.7 В | нормальный уровень |
| 3.0 В | почти разряжен |
| <2.5 В | глубокий разряд |
Если батарея:
0 В → защита или обрыв
<2 В → часто уже повреждена
На батарее обычно есть плата защиты.
Проверяем:
есть ли напряжение на входе платы
есть ли напряжение на выходе платы
Если:
на батарее есть 3.7 В, а на выходе 0 В
→ защита отключила батарею.
Причины:
короткое замыкание
перегрузка
глубокий разряд
Иногда помогает короткая подзарядка напрямую.
Плата преобразует 3.7 В → 5 В USB.
Измеряем напряжение на USB-выходе.
Норма:
5.0 – 5.2 В
Если:
| Симптом | Причина |
|---|---|
| 0 В | преобразователь не запускается |
| 3–4 В | плохая батарея |
| скачет | перегрузка |
Подключаем:
USB-тестер
нагрузку 1–2 A
Смотрим:
напряжение
ток
нагрев
Если напряжение падает ниже 4.7 В, значит:
батарея изношена
плохой преобразователь
Самая частая проблема.
Ремонт:
перепаять
заменить разъем
Признаки:
корпус распирает
маленькая емкость
быстро разряжается
Ремонт:
замена аккумулятора
Признаки:
не заряжается
не выдает 5 В
Ремонт:
замена платы
проще поставить новый модуль powerbank
Если банки 18650.
Иногда:
контакт окислен
отвалился никель
Структура устройства:
Для ремонта нужны:
мультиметр
паяльник
USB-тестер
лабораторный блок питания (желательно)
нагрузка USB
Совет:
В большинстве случаев ремонт повербанка сводится к трем вещам:
замена аккумуляторов
перепайка разъема
замена платы контроллера

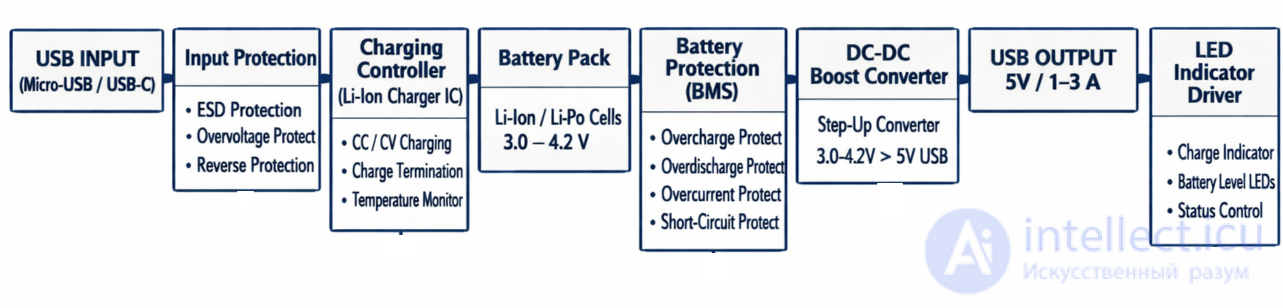

Ниже показана архитектурная блок-схема повербанка, выполненная в стиле datasheet (functional block diagram). Такие схемы показывают не процесс ремонта, а как устроено устройство внутри.
Защищает устройство от:
статики (ESD)
переполюсовки
слишком высокого напряжения
Контроллер зарядки литиевой батареи.
Режимы:
Pre-charge — если батарея сильно разряжена
CC (constant current) — основной заряд
CV (constant voltage) — добивка до 4.2V
Termination — завершение заряда
Обычно:
1× Li-Po
или
1–4 × 18650
Напряжение:
3.0 V — разряжена 3.7 V — номинал 4.2 V — полный заряд
Отключает батарею если:
перезаряд
глубокий разряд
короткое замыкание
слишком большой ток
Повышающий преобразователь:
3.0–4.2 V → 5 V
Использует:
катушку
MOSFET
PWM контроллер
Определяет:
подключено ли устройство
нужно ли включать выход
Многие повербанки выключаются если ток < 50-100 mA.
Показывает:
уровень батареи
зарядку
работу выхода

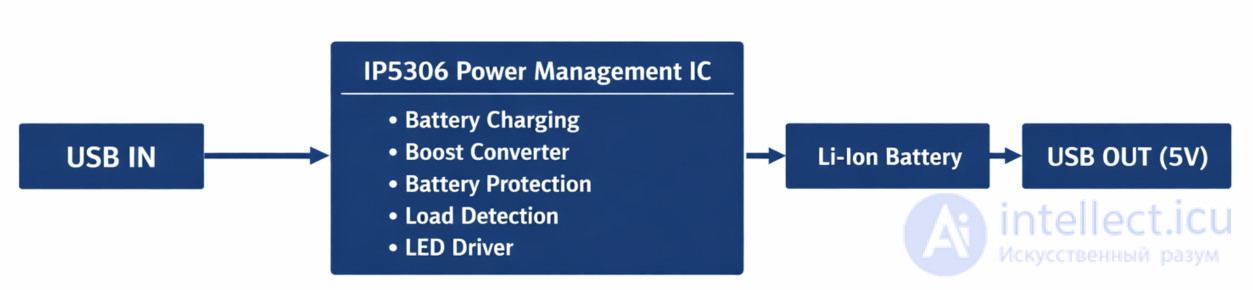

Интересный факт:
В современных повербанках все эти блоки часто находятся внутри одной микросхемы.
Например:
IP5306
IP5328
AXP192
ETA9740

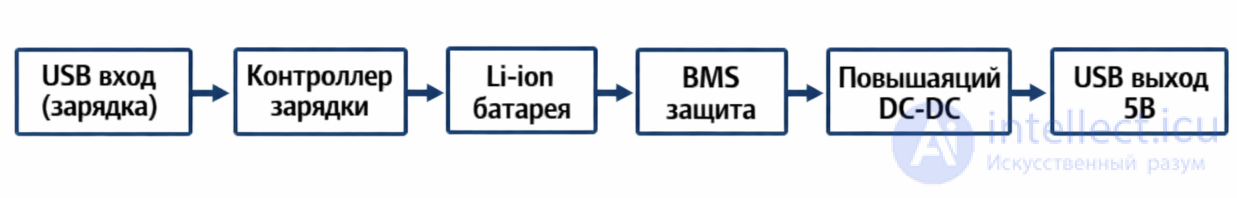

Ниже приведены 10 типичных функциональных схем повербанков, которые чаще всего встречаются в реальных устройствах. Они отличаются уровнем интеграции: от простых модулей до современных однокристальных решений.

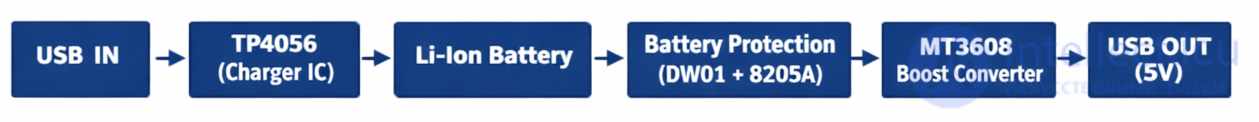

Особенности:
одна банка 18650
дешевые повербанки
часто используется в DIY
Особенности:
все в одной микросхеме
90% китайских повербанков
поддержка автоотключения

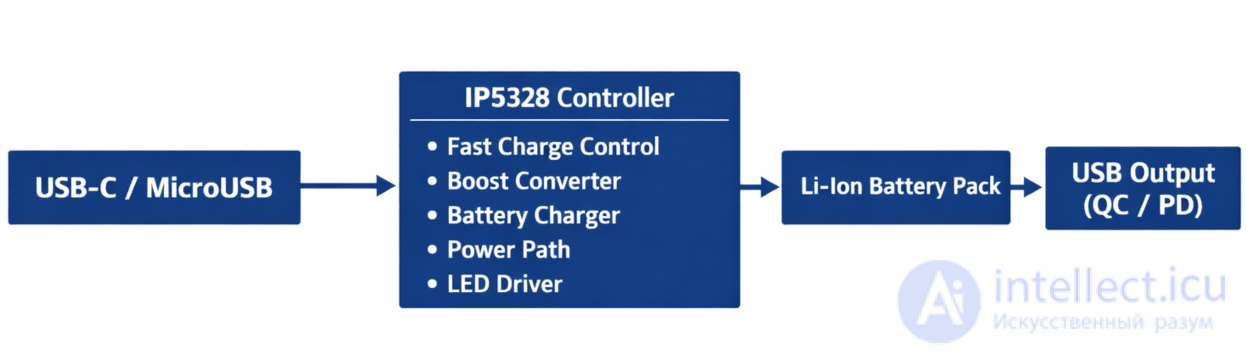

Особенности:
поддержка QuickCharge
современные модели

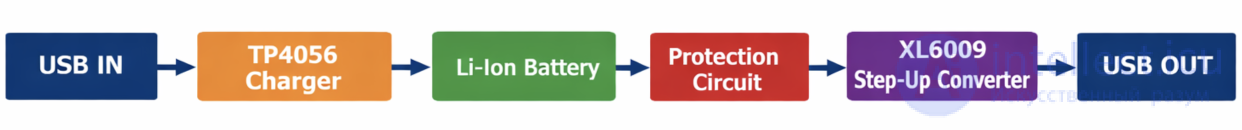

Особенности:
высокая мощность
часто в самодельных проектах

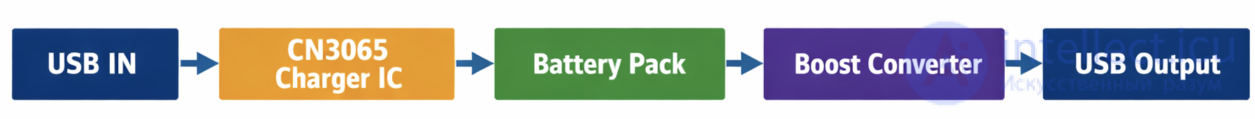

Особенности:
улучшенная зарядка Li-Ion
иногда используется с солнечными панелями

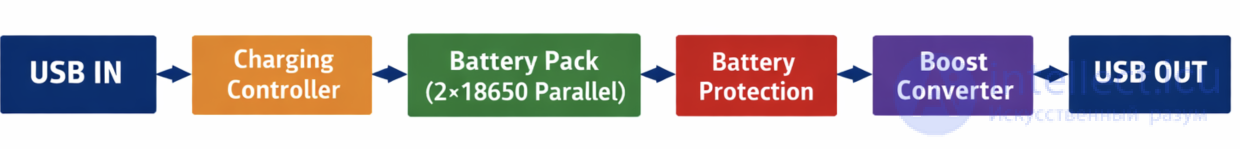

Особенности:
большая емкость
стандартная схема

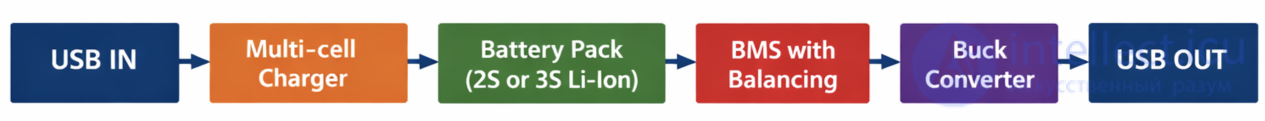

Особенности:
используется в больших powerbank
более сложная BMS
Solar Panel │ ▼ Solar Charger IC │ ▼ Li-Ion Battery │ ▼ Boost Converter │ ▼ USB OUT
Особенности:
медленная зарядка
популярны в походных powerbank
USB IN │ ▼ Power Path Controller │ ├─ Device powered directly └─ Battery charging │ ▼ Battery │ ▼ Boost Converter │ ▼ USB OUT
Особенности:
устройство может работать и заряжаться одновременно
USB-C PD Controller │ ▼ Power Management IC │ ├── Battery Charger ├── PD Negotiation ├── Boost / Buck Converter └── Protection System │ ▼ Li-Ion Battery Pack │ ▼ USB-C Output (5V / 9V / 12V / 20V)
Особенности:
Power Delivery
двунаправленный USB-C
Какие функциональные схемы встречаются чаще всего
Реальная статистика ремонта:
| Схема | Частота |
|---|---|
| IP5306 | ~50% |
| TP4056 + Boost | ~25% |
| IP5328 | ~10% |
| USB-C PD контроллер | ~10% |
| остальные | ~5% |
💡 Полезный факт для ремонта:
Если открыть 10 случайных повербанков, то примерно в 5 из них будет микросхема IP5306.

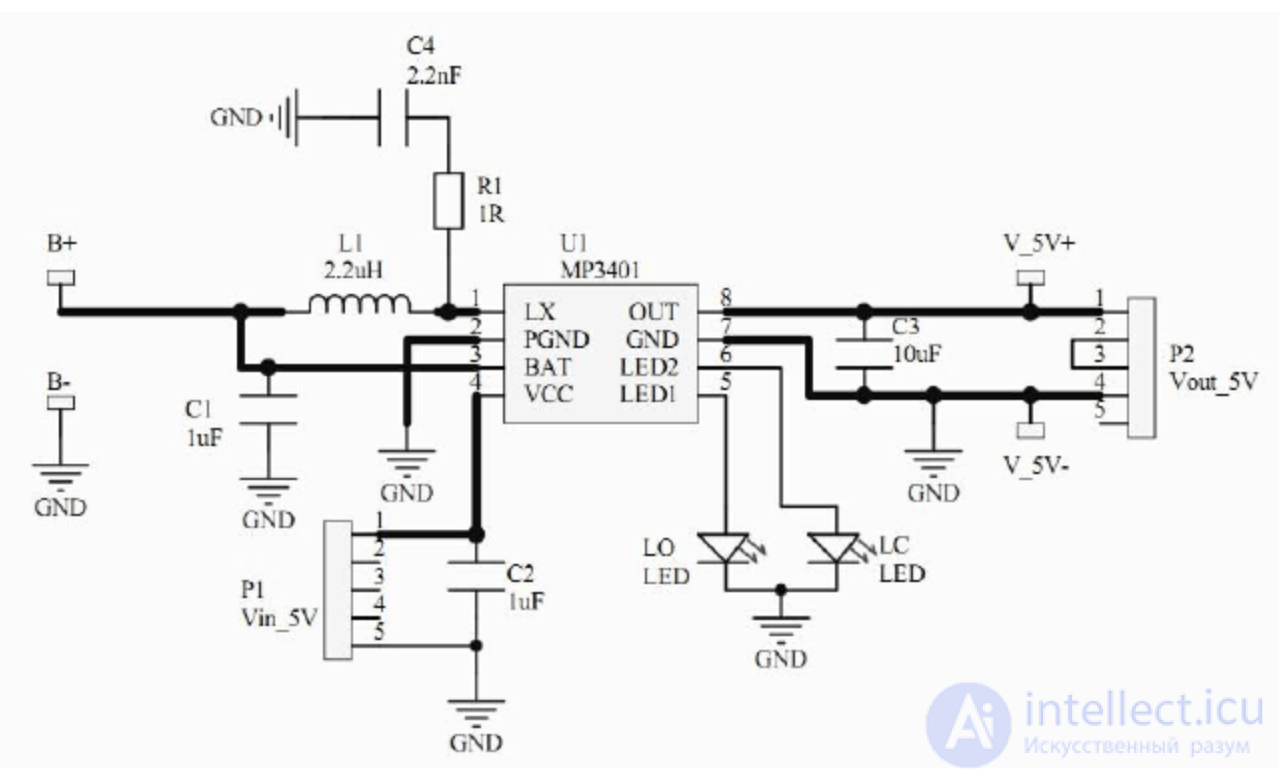

Схема контроллера повербанка на микросхеме MP3401.
Для ремонта крайне желательно найти схему контроллера. Как правило, она представляет собой микросхему в стандартном включении. Тип микросхемы можно найти на ее корпусе.
Ниже приведена сервисная карта неисправностей повербанка — таблица, которую обычно используют при ремонте. Она связывает симптом → возможная причина → что проверять → тип ремонта.
| Симптом | Возможная причина | Что проверить | Тип ремонта |
|---|---|---|---|
| Повербанк полностью не включается | глубокий разряд аккумулятора | напряжение батареи | предварительная зарядка или замена батареи |
| неисправен контроллер питания | наличие питания на плате | замена платы | |
| плохой контакт батареи | пайка батареи | перепаять контакты | |
| Индикаторы не горят | нет питания | напряжение на батарее | восстановить питание |
| неисправен LED драйвер | сигнал управления LED | замена платы | |
| Повербанк не заряжается | сломан входной USB | механическое состояние разъема | замена разъема |
| неисправен контроллер зарядки | ток зарядки | замена микросхемы | |
| плохой кабель или блок питания | напряжение на входе | заменить кабель | |
| Зарядка идет очень медленно | плохой кабель | падение напряжения | заменить кабель |
| слабый блок питания | измерить входной ток | использовать мощный адаптер | |
| деградация батареи | тест емкости | замена аккумулятора | |
| Повербанк быстро разряжается | батарея потеряла емкость | тест под нагрузкой | замена батареи |
| высокая утечка на плате | ток покоя | замена платы | |
| неисправен DC-DC преобразователь | КПД преобразователя | замена контроллера | |
| Не заряжает телефон | нет 5В на выходе | напряжение USB | ремонт DC-DC |
| защита батареи отключена | выход BMS | сброс защиты | |
| неисправен boost converter | напряжение после катушки | замена микросхемы | |
| Выходное напряжение меньше 5В | слабая батарея | напряжение батареи | замена батареи |
| перегрузка | ток нагрузки | уменьшить нагрузку | |
| неисправен DC-DC | напряжение на катушке | замена контроллера | |
| Повербанк выключается через несколько секунд | низкий ток нагрузки | ток потребления | нормальное поведение |
| плохая батарея | просадка напряжения | замена батареи | |
| защита по току | проверить короткое | устранить КЗ | |
| Сильно греется | короткое замыкание | сопротивление линии | устранить КЗ |
| неисправен преобразователь | ток потребления | замена платы | |
| поврежден аккумулятор | температура батареи | замена батареи | |
| Вздутие корпуса | вздулась батарея | визуальный осмотр | срочная замена |
| Повербанк заряжает только иногда | плохой USB контакт | разъем | перепаять |
| трещина дорожки | осмотр платы | восстановить дорожку | |
| Индикатор показывает полный заряд, но батарея пустая | неисправен fuel gauge | сигнал уровня | замена контроллера |
| Очень маленькая емкость | изношенные банки | тест емкости | замена аккумуляторов |
Практика показывает, что 80% поломок повербанков — это всего 4 причины:
Обычно мастер делает всего 4 измерения:
1. Напряжение батареи 2. Есть ли ток зарядки 3. Есть ли 5V на USB 4. Поведение под нагрузкой
По этим четырем параметрам почти всегда можно определить проблему.
Ниже показана типовая блок-схема диагностики и ремонта повербанка — последовательность проверок от простого к сложному.
Диагностика всегда идет в таком порядке:
Внешний осмотр
Проверка зарядки
Проверка аккумулятора
Проверка платы защиты
Проверка повышающего преобразователя
Тест под нагрузкой
Это позволяет в 80% случаев быстро найти проблему.
Ниже показана более профессиональная блок-схема диагностики повербанка, оформленная так, как обычно делают в service manual / troubleshooting guide. В таких схемах используются стандартные элементы: начало, проверки, решения и действия ремонта.
Типовая логика:
START — устройство не работает
Visual inspection — исключаем механические проблемы
Charging test — проверка входной цепи
Battery test — состояние аккумуляторов
Boost converter test — проверка 5 V преобразователя
Load test — проверка под реальной нагрузкой
Особенность сервисных схем:
они строятся так, чтобы минимизировать разборку — сначала проверяются внешние причины, потом питание, и только в конце электронная плата.
Метод называется быстрый тест внутреннего сопротивления + просадки напряжения.Но сразу важный момент: за 5 минут нельзя измерить точную емкость, можно только быстро оценить состояние батареи (живая / убитая / нормальная).
USB-тестер (желательно)
USB-нагрузка 1–2 A
или телефон + USB-тестер
PowerBank → USB tester → USB load (2A)
Сразу смотрим напряжение.
Нормальные значения:
| Напряжение | Состояние |
|---|---|
| 5.0–5.2 V | отличная батарея |
| 4.8–5.0 V | нормальная |
| 4.6–4.8 V | изношена |
| <4.6 V | батарея почти мертвая |
Через 5 минут смотрим сколько mAh показал USB-тестер.
Например:
2A × 5 минут
5 минут = 1/12 часа
2000 mA × 1/12 = 166 mAh
Теперь умножаем на 12.
Пример:
USB tester показал 150 mAh 150 × 12 = 1800 mAh (примерная емкость)
Это быстрая оценка.
Powerbank преобразует:
3.7V → 5V
Поэтому реальная емкость будет:
показания × 1.3 – 1.5
Пример:
1800 mAh × 1.4 ≈ 2500 mAh батареи
Признаки:
| Симптом | Причина |
|---|---|
| напряжение падает ниже 4.5 V | большое внутреннее сопротивление |
| powerbank выключается | батарея деградировала |
| греется | поврежден элемент |
Это очень частая проблема повербанков.
Контроллер отключает батарею если:
Vbattery < 2.5V
Нужен лабораторный блок питания.
Напряжение: 4.2V Ток: 50–100 mA
Подключаем к батарее напрямую.
Ждем пока напряжение поднимется:
2.8 – 3.0 V
После этого:
подключаем обычную зарядку
контроллер снова начинает работать
Если нет лабораторника.
Берем:
зарядку 5V
резистор 100–200 Ω
Схема:
5V │ резистор │ + батареи
Держим 10–30 секунд.
Батарея поднимется до ~3V.
Иногда делают так:
хороший Li-ion │ ├──── + к + разряженной │ └──── - к -
Через резистор 10–20Ω.
На 10–20 секунд.
Если есть:
| Признак | Что делать |
|---|---|
| напряжение < 1.5V | выбросить |
| батарея вздулась | выбросить |
| сильно греется | выбросить |
| не держит заряд | заменить |
Никогда не подавайте на Li-Ion напрямую:
5V без ограничения тока
Это может привести к:
перегреву
вздутию
пожару
В ремонте powerbank:
примерно 40% неисправностей — это просто глубокий разряд батареи.
Иногда достаточно поднять ее до 3V, и устройство снова работает.
Запчасти для ремонта повербанков можно покупать в трех основных местах: локальные магазины электроники, украинские маркетплейсы и международные площадки. Ниже — где реально удобнее и дешевле.
Там продаются почти все модули для ремонта.
Что можно купить:
платы powerbank
контроллеры зарядки
разъемы USB
корпуса
готовые модули
Например, модуль на IP5306 можно купить примерно за 1-2 доллара.
Также продаются:
TP4056 зарядные платы
BMS платы
модули с QuickCharge
Пример интернет-магазина:
Electrochip
Там можно купить:
TP4056 модули
USB-разъемы
корпуса powerbank
контроллеры зарядки
Например, модуль зарядки TP4056 стоит ~0 5 доллара
Если ремонтируешь часто — это лучший источник.
Можно покупать:
платы powerbank
контроллеры
индикаторы
корпуса
boost-конвертеры
Плюсы:
очень дешево
огромный выбор
Минусы:
доставка 2–4 недели
Лучше всего:
аккумуляторы от разборки ноутбуков
старые powerbank
аккумуляторы от электросамокатов
Покупать новые 18650 стоит только у проверенных продавцов, потому что подделок много.
Если ремонтировать регулярно, стоит иметь запас:
| Деталь | Для чего |
|---|---|
| TP4056 | зарядка батареи |
| IP5306 | полный контроллер powerbank |
| MT3608 | повышающий преобразователь |
| BMS 1S | защита аккумулятора |
| USB-разъемы | частая поломка |
| аккумуляторы 18650 | замена батарей |
Например:
IP5306 powerbank board ≈ 2–3 доллара
Иногда дешевле поменять плату полностью, чем искать неисправный компонент.
Совет мастеров:
Часто самый дешевый источник запчастей — сломанные повербанки.
Из одного можно взять:
аккумуляторы
плату
разъемы
корпус
Комментарии
