Это окончание невероятной информации про геология и фортификация.
...

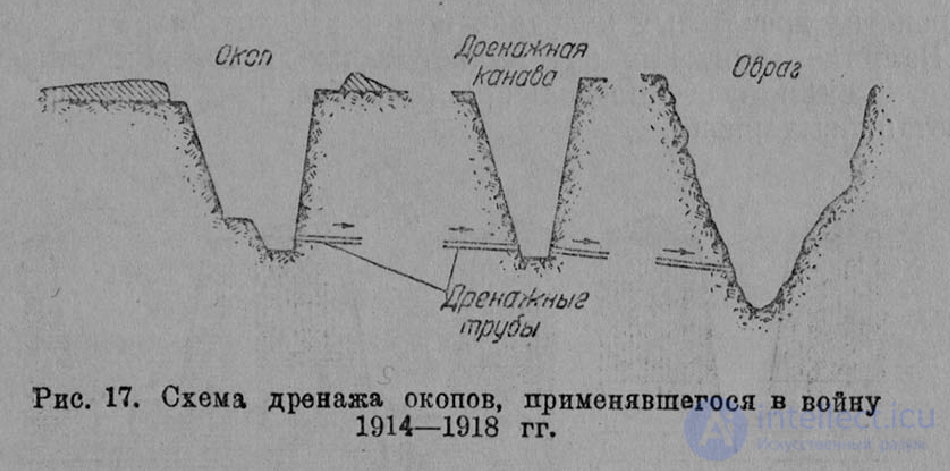

также водосборные колодцы. Во время мировой войпы 1914—1918 гг. в ряде случаев для дрепажа позади окопов устраивались специальные канавы с более низким, чем у рва, дном. Ров и дренажная канава соединялись узкими канавами или дренажными трубами. Из канавы, в Рио. 17. Схема дренажа окопов, применявшегося в войну 1914—1918 гг. свою очередь, вода отводилась в естественные пониженные элементы рельефа (рис. 17).
Значение форм рельефа для характера работ по дренажу показало в табл. 5. Таблн ца б Вл
Дренаж полевых фортификационных сооружений устраивают также водопоглощающими колодцами. Это возможно в том случае, когда в дне лежат хорошо водопроницаемые породы (например, гравий или трещиноватые известняки) или когда под водонепроницаемым слоем, слагающпм дно рва, находится водопоглощающий слой (рис. 18). Этот слой требует тщательного предварительногоизучения. Прежде всего необходимо выяснить его водоносность и разрешить вопрос, не имеет ли он напорной воды, которая при устройстве дренажных колодцев может затопить выемку. Наличие грунтовых вод влияет также и иа устойчивость откосов выемки, особенно больших размеров, как, например, у противотанковых рвов.
Разрушение откосов может произойти от заполнения рвов водой (преднамеренного, как в противотанковых рвах на высоту 20— 30 см, или случайного — при вскрытии водоносного горизонта). Вода насыщает породу, поднимаясь по капиллярам и, увеличивая ее объемный вес, вызывает под действием силы тяжести оплывание и обвалы. Вначале оплывание происходит в пределах увлажненной породы, затем захватывается весь откос в целом. Нередко этому способствует дополнительная нагрузка от насыпного грунта, из которого устраивается бруствер (рис. 19). В условиях смачивания основания стенок рва, во избежание деформации их, заранее предусматривают полное или частичное крепление откосов. При устройстве противотанковых рвов и, в особенности, при эскарпировании склонов и берегов, выемки очень часто нарушают гидрогеологический режим местности. Выемкой может быть дренирован поток грунтовых вод, вследствие чего он понижает свой уро82 вень, что нередко отражается на уровне воды в колодцах, расположенных поблизости в направлении, противоположном потоку грунтовых вод. Вследствие гидродинамического давления потока грун

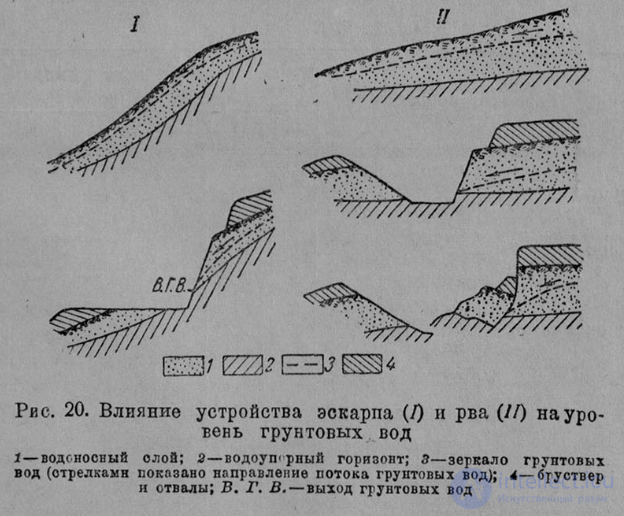

состоит в том, чтобы выявить геологическое и гидрогеологическое строение косогора (в особенности, прн эскарпировании берегов) с точки зрения возможности образования оползневых явлений. Подрезка берегов должна отразиться на естественном равновесии 6 84 склона. При нарушении его и наличии соответствующих геологических и гидрогеологических условий возникновение оползней является вполне вероятным. Прогноз в этом отношении должен дать геолог. Различные случаи влияния фортификационных сооружений па изменение устойчивости склона показаны на рис. 20.
В табл. 6 дается грубое разделение пород на сухие и мокрые, без учета сложных н разнообразных факторов, зависящих от времени года ц пр. Этой таблицей можно пользоваться для выяснения необходимости крепления откосов рвов. В задачи военного геолога, обслуживающего строительство полевых фортификационных сооружений, входит также:
1) всегда учитывать положение уровня грунтовых вод и его возможные колебания прн характеристике размещения и заглубления объектов строительства;
2) подсказывать наиболее рациональный дренаж для отвода как грунтовой, так и поверхностной воды;
3) предусматривать возможное разрушение откосов выемок при насыщении пород -водой;
4) выявлять геологическое и гидрогеологическое строение косогоров, в пределах которых предполагается устройство выемок или подрезка склонов, чтобы предотвратить их деформацию и нежелательное в ряде случаев изменение уровня грунтовых вод;
5) указать на необходимость в нужных местах крепления откосов рвов. ’
Примечание. Крестами в таблице указаны требующие кропления (одежды) откосы из разных пород различной высоты. Котлованные фортификационные постройки н значение геологических факторов при их устройстве В пределах оборонительных полос строят и более заглубленные и более сложные фортификационные сооружения, чем описанные выше. Это различные казематированные (капопиры, полу
Рис. 21. Габариты котлованного убожшца стойчатого типа

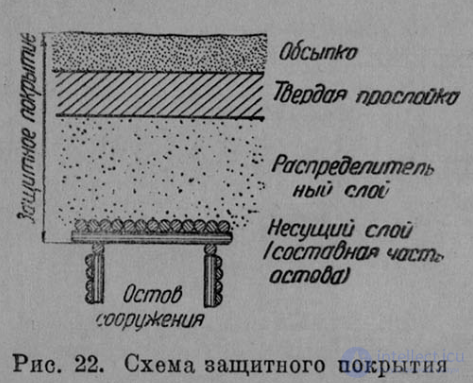

капониры, блокгаузы) огневые точки и другие постройки, оборудованные для наблюдательных и командных пунктов, для убежищ, складов, кухонь, санитарных помещений и пр. Общим для всех них является способ ведения работ путем устройства котловапов бблыпих или мепьших размеров. Для их 'возведения требуются специальные инструменты, больше времени и обученные люди. Поэтому строительные работы выполняются уже не силами бойцов, а инженерными войсками. 85 При неглубоком котловане (2—3 м) отрывка производится путем непосредственного выброса отвала на поверхность. При более глубоких котлованах профиль очень часто делают ступенчатым для удобства переброски отвалов со дна на поверхность. Из огневых сооружений наиболее распространены казематированные постройки, которые часто комбинируются с убежищами. Огневые точки, ведущие фланговый огонь в одном направлении, называются полукапонирами, в двух противоположных направлениях— капонирами. Огневые точки с круговым обстрелом называются блокгаузами. Для характеристики габаритов и глубины посадки котлованных построек на рис. 21 показано убежище со стойчатым остовом. Оно Обсыпко Твердая прослойка Распределитель ный слой Несущий слой /составная часть остова) Рис. 22. Схема защитного покрытия нмеет значительное искусственное перекрытие, предохраняющее его от разрушения снарядом заданного калибра. Все котлованные фортификационные постройки обеспечиваются от поражения снарядами и авиабомбами искусственными защитными конструкциями — бетонными, железобетонными, броневыми и смешанными, состоящими из обсыпки, твердой прослойки (тюфяка), распределительного слоя и несущего слоя (рис. 22).
06- сыпка делается толщиной от 0,5 до 1 м и служит для ослабления осколочного действия снаряда п авиабомбы. Материалом для обсыпки является порода из отвалов котлована. Твердая прослойка совместно с обсыпкой должны полностью поглотить ударное действие снаряда и авиабомбы. Твердая прослойка—основная часть защитного покрытия. Она делается нз наиболее прочных материалов (камня, бетона и пр.). Распределительный слой имеет назначение распределить давление от взрыва снаряда или авиабомбы на возможно бблыпую площадь несущего слоя покрытия. Несущий слой поддерживает вышерасположенную часть защитного покрытия и воспринимает давление от взрыва, передаваемое распределительным слоем. Обычно под ним устраивают тонкий (в 10—20 см) изоляционный слой из утрамбованной глины для предохранения постройки от газов. Обеспечение остова котлованных сооружений смешанной конструкции со стороны стен и пола достигается выпуском твердой прослойки защитного покрытия (тюфяка) в стороны над остовом сооружения (рис. 23).
Для предохранения стенок котлованной постройки от разрушения вследствие взрыва, жесткий слой должен выступать за остов постройки и входов настолько, чтобы снаряд рвался на расстоянии не ближе сферы разрушения в данном грунте. Для примера 86 укажем, что при защите стен котлованного убежища от разрушительного действия авиабомб в 50 кг тюфяк расширяют против контуров остова на 2,9—3,0 м в каждую сторону, при защите от авиабомб в 250 кг — до 5,5 м. Котлованные фортификационные сооружения предъявляют следующие тактико-технические требования к военной геологии:
1) породы должны быть легко разрабатываемы, прочны как основания, устойчивы в стенках, несыпучи и т. д.;
2) подземные воды не должпы препятствовать посадке котлованных сооружений и находиться от поверхности не ближе 3 л, желательно на глубине -б—6 л; дно построек должно быть выше уровня подземных вод не менее, чем на 0,6 м (прн этом принимаются во внимание возможные колебания уровня грунтовых вод);
3) подземные воды в то же время должны залегать на большой глубине (свыше 6—10 л), что затрудняет их получение мелким трубчатым колодцем или шахтным колодцем из самих сооружений;
4) вблизи мест возведения котлованных построек должны находиться удобные для зкеплоатации подручные строительные материалы (булыжник, щебень, гравий, песок и др.) для обсыпки и тюфяка построек смешанной конструкции и для остова монолитных железобетонных сооружений. Геолог прежде всего выясняет геологическое строение местности и глубину залега

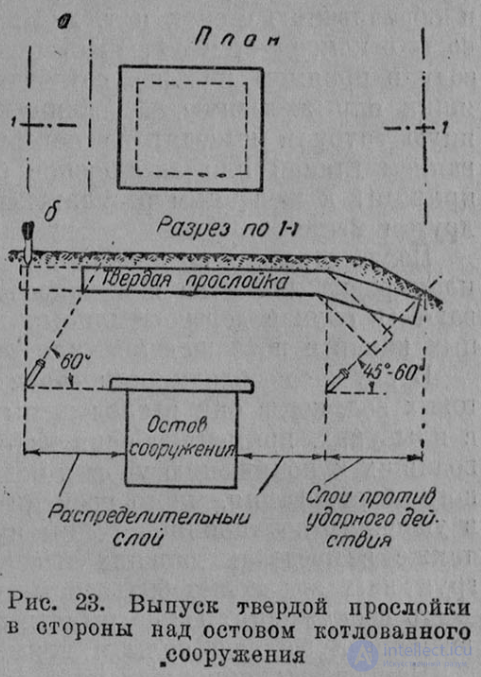

Рис. 23. Выпуск твердой прослойки к стороны над остовом котлованного „сооружения иия грунтовых вод для разрешения вопроса о возможности посадки этих сооружений. Определяющим моментом является величина заглубления котлована (обычно от 2—3 до 5—6 л); поэтому глубина нахождения грунтовых вод и степень разрабатываемое™ пород являются главнейшими геологическими факторами, от которых зависит возможность устройства котлованных построек. При отрывке котлована проходимая порода будет иметь то же значение, что и для мелких открытых выработок. Поэтому при расчете необходимо принимать во внимание литологические осо- •бенности пород в месте строительства, которые будут влиять также и на применяемый для отрывки инструмент. Во избежание слишком больших размеров котлована при отрывке его в сыпучем грунте нередко параллельно ведут работы и по одежде стенок, что дозволяет значительно сократить его размеры и объем земляных работ. Решающее значение для устройства котлованного сооружения имеют грунтовые воды. Близкое их расположение к поверхности чаще всего исключает возможность возведения котлованных построек. Прежде всего котлован обеспечивают от затопления дождевыми н талыми снеговыми водами. Поэтому, если котлован находится иа косогоре, устраивают прежде всего дренажную нагорную канаву, воду нз которой отводят в стороны или при благоприятных геологических условиях — в водопоглощающие колодцы. При отрывке котлована могут встретиться грунтовые воды, которые очень затрудняют его углубление, приводят к оплываппю и обваливаппю стенок и т. д. При наличии обособленных выходов воды рекомендуется укрепить стенку и устроить дренаж, отводя воду в приямок на дне котлована. Иногда захватывают воду в ящик или железную, деревянную, бетонную нлн какую-нибудь иную трубу и выводят иа поверхность. Забивка ключей трамбованием глиной или заглушение бетоном под давлением часто но приводит к желаемым результатам, так как ключ пробивается в другом месте. После отрывки котлована на требуемую глубину производится планировка дна и па нем наносят контуры сооружения и устраивают (в случае дерево-земляиых построек) дренаж в виде дренажных канав и поглощающих или водосборных колодцев. В случае необходимости строить сооружение ниже уровня грунтовых вод, когда онн расположены близко к поверхности, например в плывунах, применяют один нз способов производства работ, приводящих к понижению уровня воды. Этн работы требуют специального оборудования, много времени и поэтому их производят только в условиях позиционной войпы и стабилизировавшегося фронта, а также в пределах дальних тыловых рубежей. Понижение уровня грунтовых вод может быть достигнуто посредством дренажа вокруг всего сооружения. Такие работы, о’дпако, требуют большой затраты времени и рабочей силы и применяются редко. Наиболее распространенным способом производства земляных работ в водоносных породах является отрытне котлована с открытым водоотливом. Однако в условиях водоносных пород откосы делаются более пологими, что приводит к значительному увеличению земляных работ нли необходимости крепления стенок котлована. Способ углубления котлована без откачки воды посредством удаления рыхлой породы землесосом и землечерпалками не исключает последующего водоотлива и прпмепяется сравнительно редко вследствие необходимости использования сложных машин и инструментов. В редких случаях применяют способы силикатизации пород и искусственного понпжепия грунтовых вод. Таким образом, в задачи военно-геологических исследований при устройстве фортификационных сооружений котлованным способом входит:
1. Подробное выяснение литологического состава грунтов в месте постройки для определения успеха земляных работ и необходимого для работы инструмента.
2. Детальное выявление уровня грунтовых вод и его возможный режим (колебания) для разрешения вопроса об устройстве сооружения заданного вида.
3. Составление заключения о целесообразности применения одного нз способов понижения уровня грунтовых вод в случае устройства сооружения ниже его.
4. Обоснование необходимости дренажа поверхностных и грунтовых вод как во время строительных работ, так и на время эксплоатации постройки и установления вида дренажа.
5. Обеспечение строительства необходимыми строительными материалами и составление заключения об их качестве и запасах.
6. Разрешение вопроса о водоснабжении построек грунтовыми водами , реже - артезианскими
