Это продолжение увлекательной статьи про геология и фортификация.
...
особенности. Наличие скальных пород (гранитов, гнейсов и др.) затрудняло сооружение огпевых точек, отрывку для них котлованов, но способствовало возведению подземных построек, обладавших прочностью естественного защитного покрытия. Таким образом, устройство линии Маннергейма в значительной мере облегчилось наличием весьма благоприятного для обороны ландшафта, который придал линии Манпергейма весьма специфический оттенок. Старший инструктор бельгийской липни Мажино генерал Ваду, технический советник Маннергейма, писал: «Нигде в мире природные условия не были так благоприятны для постройки укрепленных линий, йак в. Карелии. Иа этом узком месте между 63 двумя водными пространствами—Ладожским озером и Финским заливом—имеются непроходимые леса и громадные скалы. Из дерева и гранита, а где нужно и из бетона построена знаменитая линия Маннергейма. Величайшую крепость литпти придают сделанные в граните противотанковые препятствия. Даже двадцатипятитонные танки1 не могут их преодолеть. В граните финны при помощи взрывов оборудовали пулеметные и орудийные гнезда, которым не страшны самые сильные бомбы. Там, где не хватало гранита, финны не пожалели бетона». Свое влияние оказали и другие ландшафтные элементы, например, климатический фактор. В этом отношении линия Маннергейма резко отличается от двух других. В районе Рейна средняя годовая температура равна 9—11°С, а в районе Ладожского озера и Финского залива 3—4°С. Средняя температура января на Рейне — около 0°С, в то время как в районе Ладожского озера—10°С.
Отсюда вытекает весьма важная особенность, характерная для линии Маннергейма. Многочисленные водоемы, озера и болота, которые в летний сезон являются естественной преградой, трудно проходимой войсками противника, зимой после замерзания становятся легко доступными и удобными для передвижения войск. Следовательно, естественные водные препятствия линии Маннергейма, несмотря на свою относительную непроходимость в течение теплого времени, все же требуют укрепления. Совершенно иная картина наблюдается в районе линий Мажино и Зигфрида, где водные рубежи являются участками, трудно проходимыми в течение целого года.
Перед геологом, обслуживающим строительство долговременных фортификационных сооружений, возникают задачи, определяющиеся прежде всего глубиной посадки сооружений, их габаритами и потребностями в естественных минеральных строительных материалах и воде. Глубина посадки долговременных казематированных® огневых фортификационных сооружений (монолитных или сборных бетонных или железобетонных, а также других конструкций) колеблется от 2—3 м (для одноэтажных построек) до 5—6 м (для двухэтажных построек) и более. Крупные фортификационные сооружения типа артиллерийских блоков береговых батарей, укрепленных райопов (УР) и т. п. могут иметь котлованы, заглубленные до 20—25 м. Если огневые сооружения оборудуются еще и подземными построй1 В то время тяжелые танки еще ие были известны. 1 Каземат — сооружение из дерева, железобетона и металла, обеспеивающее находящихся в нем людей или оружие от поражения снарядами, авиабомбами и т. п. 64 Ками— убежищами, командными пунктами, подземными сообщениями— потернами и т. д.,—то заглубление еще более возрастает. Заглубление построек предъявляет серьезные требования к геологии. Трудно разрабатывающиеся, но сухие породы не ставят препятствий к возведению долговременных сооружений при условии их заблаговременной постройки. Иное положение создается, когда приходится иметь дело с обводненностью пород, в особенности с плывунами, пластами с напорными «водами и т.д. Немалое значение имеют и размеры построек в плане. Постройки больших габаритов находятся в зависимости от частой фациальной смены пластов, расположения на границах разнородных пород и т. д. Наибольшую опасность для огневых точек представляет их неравномерная осадка и перекос амбразур, что нарушает секторы обстрела и выводит из строя эти постройки. Конструкция сооружений определяет потребность в подручных минеральных строительных материалах. Для монолитных бетонных и железобетонных построек требуется гравий, галечник, щебень или камень для приготовления щебня в бетон. Прочность строительного камня должна быть не менее 800—900 кг!см2 временного сопротивления раздавливанию. Камень требуется и для построек с защитной конструкцией из камешюй наброски п т. д. Строительство крупных долговременных укреплений требует наиболее полного комплекса инженерно-геологических изысканий но сравнению с другими видами воеино-инжеперных работ. Опи могут вестись по этапам, в соответствии со стадией проектирования, и мало отличаются от порядка, приятого при инженерногеологических работах для какого-либо крупного гражданского инженерного сооружения. Работу геолога можно подразделить на два этапа. Первый этап работ—общее геологическое и гидрогеологическое изучение района, осуществляемое комплексной инженерно-геологической съемкой, которая дает возможность геологу разрешить следующий круг вопросов:
1. Выяснить геологическое строение, структуру и гидрогеологические условия района предполагаемого' строительства и охарактерп ювать некоторые инженерно-геологические свойства горных пород.
2. Геологически обосновать размещение отдельных фортификационных сооружений в сочетании с естественными преградами.
3. Выделить участки, трудно и легко проходимые для войск противника, главным образом, танкоопасные направления.
4. Определить участки возможного заболачивания и затопления поверхностными и подземными водами.
5. Выявить залежи, примерные запасы и качество местных строительных материалов. С. Установить условия водоснабжения сооружений за счет подземных вод. 5
Первый этап работ осуществляется до начала строительства перед или во время инженерной (фортификационной) рекогносцировки и дает возможность, кроме решения необходимых для рекогносцировщиков-фортификаторов вопросов, указанных выше, получить материал н для обоснования специальных геологических исследований во втором этапе. Второй этап заключается в детальном инженерно-геологическом и гидрогеологическом изучении конкретных участков укрепляемой полосы и решении специальных вопросов в связи со строительством отдельных фортификационных сооружений. Степень детальности этих исследований и объем их определяются габаритами и сложностью конструкции сооружений. При этом разрешаются также вопросы, связанные с использованием естественных условий для создания заграждений (заболачивание, затопление и т. п.). Круг вопросов, решаемых геологом во втором этапе работ, в основном может быть сведен к следующему: 1. Уточнить геологическое строение и гидрогеологические условия участков расположения проектируемых сооружений путем выполнения разведочных выработок и бурения. 2. Геотехнически охарактеризовать породы под фундаментами наиболее ответственных сооружений, лабораторно их исследовать д поставить опыты в полевой обстановке (опыты с нагрузками). 3. Провести опытные полевые гидрогеологические работы для выяснения условий водоснабжения сооружений и фильтрационных свойств пород в районах предполагаемых затоплений и заболачиваний. 4. Изучить режим подземных и поверхностных вод. Второй этап геологических работ в основном проводится до начала строительства, а частью осуществляется и в процессе его. Геологическое исследование района работ по долговременной фортификации начинается с изучения существующих военногеологических карт и справочников и сбора литературного геологического материала. При этом обращается внимание па данные, вскрывающие геологическое строение и рубежа и прилегающих участков, особенно на территории смежной страны, со стороны возможного нападения. Эти данные должны касаться не только геологического и гидрогеологического строения, но и гидрологии примыкающей водной артерии. Проводимые полевые геологические исследования должны выявить геологическое строение района, в особенности мощность и геотехнические свойства основных литологических разностей покровных отложений и коренных пород, в связи с чем большое внимание уделяется изучению тектоники района и трещиноватости пород. Выясняются и характеризуются водоносные горизонты, устанавливаются физико-геологические явления, могущие влиять на строительство, как карстовые, оползневые явления, просадки, заболачивание и пр., выявляется их распространение. Одновременно выясняется наличие местных строительных материалов. 66 В это же время выясняются условия полевого водоснабжения укрепленных районов (УР) и отдельных фортификационных сооружений. ь результате проведения геологических работ первого этапа геолог составляет комплексную военно-геологическую карту или несколько целевых геологических карт (инженерно-геологическую, гидрогеологическую, строительных материалов и др.), гидрогеологические разрезы и краткое заключение к ним. Геологические работы первого этапа должны возможно более полно и исчерпывающе осветить все те геологические и гидрогеологические вопросы, которые имеют значение для долговременного фортификационного строительства в данном районе. Уто позволит до минимума сократить работы второго этапа, сводящиеся к уточнению наименее ясных геологических условий. Заложение глубоких буровых скважин на воду должно осуществляться как можно раньше, уже на первом этапе геологических работ, так как их бурение может задержать строительные работы. При строительстве долговременных фортификационных сооружений проводятся и специальные гидрогеологические работы с целью выяснения условий водоснабжения сооружений за счет подземных вод. Ути изыскания начинаются с первого же этапа работ и сводятся к бурению скважии па воду. Фильтрационные свойства пород определяются полевыми и лабораторными методами.
Полевые фортификационные сооружения разделяются иа укрытия — фортификационные постройки, обеспечивающие от современных средств поражения, и препятствия (противопехотные и противотанковые). Среди укрытий различают собственно укрытия, обеспечивающие от огня, танков и химических средств поражения, закрытия—только от огня и специальные противохимические укрытия, пе обеспечивающие от остальных средств поражения. По тактическому назначению укрытия делятся на боевые постройки, обеспечивающие боевую работу и оборудованные амбразурами, охранительные убежища (без отверстий) и специальные крупные сооружения — силовые станции, различные склады и т. д. Полевые фортификационные сооружения — укрытия — могут быть сведены к таким главнейшим разновидностям: огневые, на блюдательно-комавдные, убежища, ходы сообщения. Огневые сооружен и я—это окопы (стрелковые, пулеметные, гранатометные, минометные, артиллерийские и др.), казематы (пулеметные, орудийные), имеющие фронтальное (на передних скатах) п фланкирующее действие (фланговый огонь с обратных скатов), а также круговой обстрел — блокгаузы. 67 Наблюдательные пункты — это сооружения, предназначенные для наблюдения за полем боя. Командные пункты представляют собой группу сооружений, включающих наблюдательные пункты, убежища и сообщения между элементами командного пункта. Убежищ а— разновидность фортификационных сооружений, служащих для укрытия людей, материальной части и боеприпасов. По степени защиты от огневых средств противника фортификационные сооружения разделяются па легки е, обеспечивающие от пуль и осколков, усиленные — от прямого попадания снарядов 75-мм пушки и 125-лш гаубицы, тяжелые— от снарядов 105-лл пушки и 155-лл гаубицы, а также от 50-кг авиабомб, и мощные, обеспечивающие от действия снарядов калибра выше 155 мм и авиабомб весом более 100 кг. По своему устройству фортификационные сооружения бывают смешанной конструкции из грунта, дерева, камня, металла, бетона (земляные постройки, дерево-земляпые постройки и комбинированные постройки), бетонные и ж е л е з о - б етонпые, броневые и подземные, у которых защитным материалом являются породы. По характеру работ фортификационные сооружения разделяются на кот лов анп ы е и устраиваемые минны'м способом — с помощью горных работ. Разнообразные по своему виду полевые фортификационные сооружения с учетом их требований к геологии и гидрогеологии удобнее разбить по способу производства работ на три группы:
1) мелкие земляные,
2) котлованные и
3) подземно-минные.
Первая группа состоит из полевых фортификационных сооружений легкого типа, общим для которых являются неглубокая выемка-ров и соответствующая насыпь, возводимые шанцевым инструментом1. Эти сооружения ставят перед военным геологом комплекс сравнительно простых геологических вопросов, так как заглубление таких сооружений невелико. Вторая группа требует отрывки котлована, устройства в нем сооружений из различного материала (деревянного, железобетонного, бетонного) и последующего" их засыпания грунтом в целях маскировки. Сооружения этой группы имеют большие заглубления и предъявляют к геологии более серьезные требования. Работы по третьей группе сооружений ведутся под землей, пе нарушая поверхности, и выдвигают перед геологом новый комплекс еще более сложных вопросов. В соответствии с указанным разделением, ниже рассматриваются полевые фортификационные сооружения каждой группы. 1 В русской армии введением однообразного инструмента, получившего название шанцевого, от слова шанец, что звачпт укрепление, мы обязаны Петру I. Он же положил начало и широкому применению инженерных работ прн полевых операциях.
Независимо от наличия времени, войска, заняв какой-либо рубеж при наступлении или при обороне, должны немедленно приступить к возведению простейших фортификационных построек, которые по своему назначению делятся иа следующие виды:
1. Фортификационные сооружения, улучшающие условия действия боевой техники. К ним относятся различные окопы — стрелковые одиночные ячейки и окопы, пулеметные окопы, окопы для минометов, для стрельбы пз ружейных гранатометов, для артиллерии, закрытия для танков, носящие названия заслонов, и др.
2. Фортификационные сооружения, улучшающие условия сообщения и боепитания. Они представляют собой различные по форме ходы сообщения с изломами, зигзагами, траверсами, и употребляемые при наступлении сапы.
3. Фортификационные сооружения, так называемые трапш е и, являющиеся одновременно сложными огневыми позициями и средствами сообщения.
4. Фортификационные сооружения, улучшающие наблюдение и руководство боем (командные и наблюдательные пункты) и защищающие войска, их материальную часть и боеприпасы от поражения. Простейшими из них будут щели, заслоны, подбрустверные убежища, пункты медпомощи и др.
5. Фортификационные сооружения, затрудняющие передвижение противника. Это различного рода заграждения. В отношении геологического обслуживания наибольшее значение имеют противотанковые препятствия разнообразных видов. Общим почти для всех перечисленных сооружений является то, что они представляют собой выемку различной глубины, обычно небольшой, чаще всего ров с приспособленными к нему, отвалами в виде насыпн .Эти выемки и рвы в соответствии с наличием времени, сроком службы и назначением оборудуются поразному: их делают открытыми, с перекрытием и пр. Во всех случаях строго соблюдаются правила маскировки. При геологическом обосновании строительства указанных простейших сооружений чрезвычайно важно представлять себе их конструкции и размеры. Это определяет, с одной стороны, объем работ по их отрывке, с другой — потребное на сооружение время, которое при 'поспешном закреплении местности исчисляется часами и сутками. Очень важным фактором в отношении размеров сооружений является их глубина. Опа определяет прежде всего возможность выполнения этих сооружений, необходимость работ по дренажу и пр. при данных геологических условиях и залегании уровня грунтовых вод.

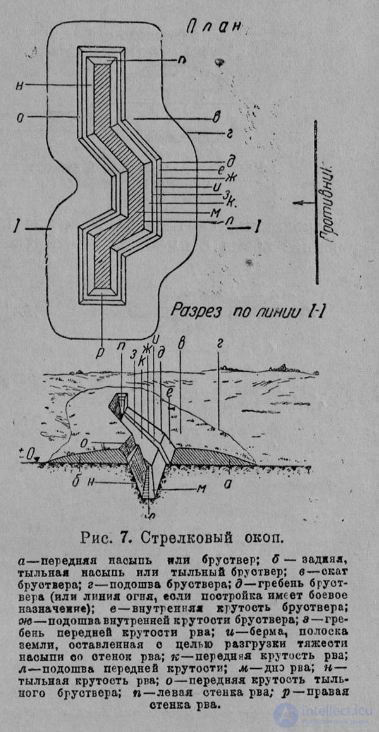

В последнее время применяют стрелковые окопы, состоящие из отдельных ячеек, щелей и соединительного хода (рис. 7). В плайе окопы устраивают неправильного, ломанного начертания с тем, чтобы огонь противника мог вызвать потери среди войск только в пределах одного траверса1. Для этого ячейки устраиваются с промежутками не менее 4 л. Подобный принцип применяется и при устройстве ходов сообщения, глубина которых достигает 1,5 л. 1 В историп известен случай (во время Филиппинской кампании), когда американцы установили 72-.кл орудие по направлению тогда еще прямолинейных окопов. Двумя выстрелами из орудия удалось вывести из строя и вытсспить из окопа около 2о0 человек противника без каких бы то пи было дополнительных средств подавления.
Рис. 7. Стрелковый окоп. а—передняя насыпь или бруствер; 6 — заджяя, тыльная насыпь или тыльный бруствер; е—скат бруствера; г—подошва бруствера; д—гребень бруствера (или линия огня, если нестройна имеет босюос назначение); е—внутренняя кгУтость бруствера; мо—подошва внутренней крутости бруствера; 8—гребень передней крутости рва; и—берма, попеска земля, оставленная о целю рвзгрувни тяжести насыпи со отенок рва; к—передана крутисть рва; л—подошва переднее крутости; м—дпэ рва; н— тыльная крутость рва; о—передняя крутость тыльного бруствера; п—левей стеива рва; р—правая стенка рва. Очень’ существенно положение около® в рельефе. При заблаговременном устройстве их принимаются во внимание прежде всего тактические соображения как определенное задание данной огневой точке или стрелковому отделению. Однако существенную роль в этом выборе играют и геологические факторы. Они должны приниматься во внимание не только при заблаговременном устройстве и размещении в рельефе окопов, но и при наступательных операциях и осуществлении частных тактических задач. В районах, где геологические условия (выходы скальных пород и т. л.) практически не допускают ускоренного возведения фортификационных сооружений полевого характера средствами, имеющимися у войск, и в малый отрезок времени, геологии подчиняются тактические соображенпя командования. Прн принятии тактического решения общевойсковому командиру важно иметь представление о геологии района боев, что помогает подготовить нужные средства производства работ (инструменты), определить срок, необходимый для выполнения работ по сооружению фортификационных построек и предусмотреть наилучшее время их выполнения (день или ночь). Если геологические условия окажутся неблагоприятными, они могут вызвать изменение тактического решения. Геологическая консультация тактических замыслов командования ложится на военного геолога. Американский геолог Брукс приводит следующий пример из учебной практики, доказывающий необходимость знания и учета геологического фактора. Во время одного маневра батальону было приказано укрепиться иа холме, пользуясь пехотным снаряжением. Геологически местность была изучена, и существовала геологическая карта,. Ло командир, производивший разведку, проглядел тот факт, что выбранный холм сложен плотными известняками, едва прикрытыми

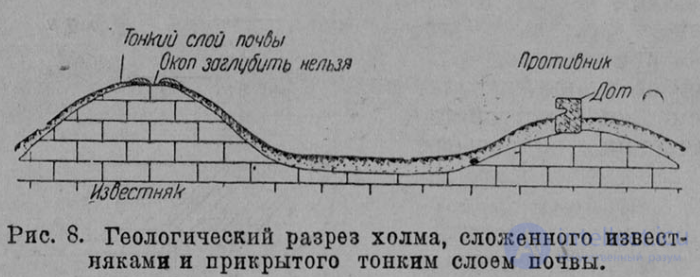

Она определяет дальность обстрела, дальность обзора, настильность огня, удобства сообщения с тылом. Большое значение прн этом имеют и степень эрозионного расчленения склонов, асимметрия междуречных пространств, имеющая место во многих местах юга Европейской части ОСЮР, наличие карстовых явлений, создающих ряд естественных укрытий, которые можно приспособить для обороны, различные элементы аккумулятивного ледникового ландшафта в виде Конечно-моренных гряд камовых всхолмлений, друмлин и оз, распознание которых сразу может определить характер пород, из которых они сложены, и т. д.

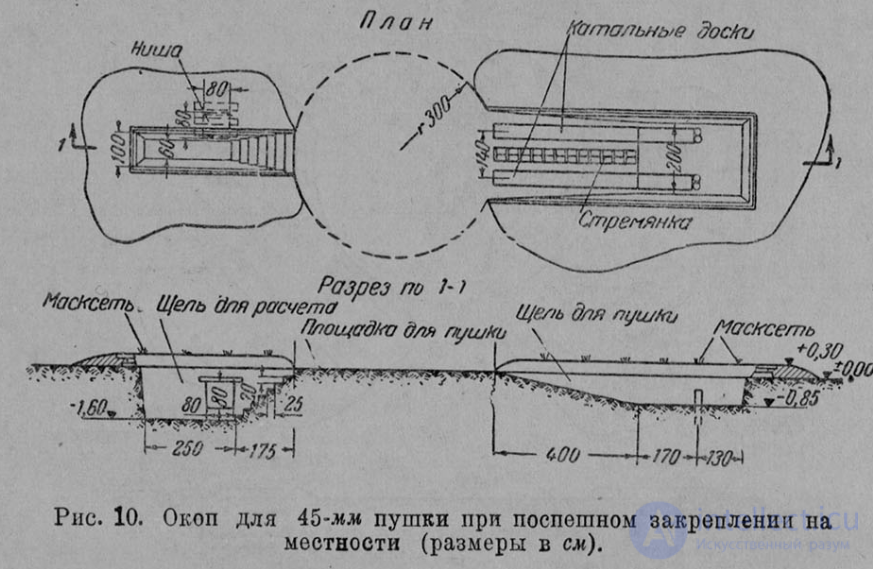

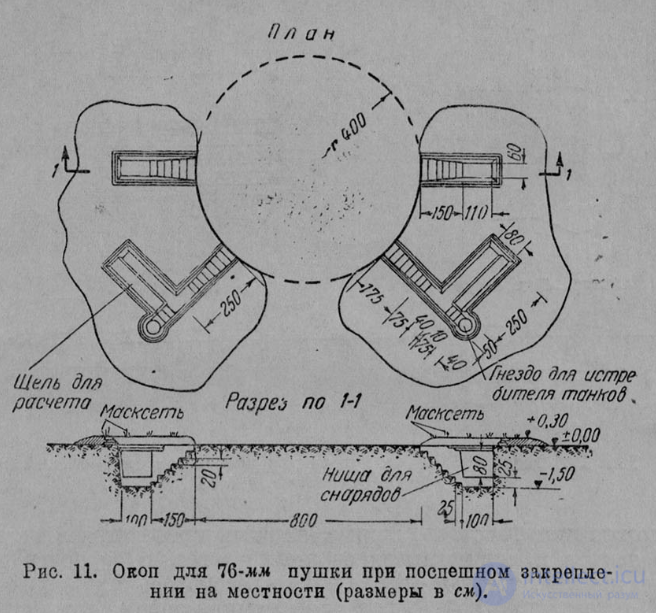

На рис. 9, 10, 11 даются габариты ходов сообщения и орудийных окопов. Совершенно особую категорию фортификационных сооружений представляют препятствия. Различают два -вида препятствий: противопехотные и противотанковые. Первые не требуют знаний геологических факторов, вторые, являясь препятствием пе только для танков и мотомеханизированных частей, ио и войск других родов оружия, требуют специального рассмотрения. В противотанковой обороне препятствия могут быть естественными и искусственными.
К естественным относятся крутые подъемы и спуски, которые сильно замедляют скорость движения танков, глубокие овраги и обрывы со склонами круче 45°, густые леса, болота, отличающиеся топкостью, реки и овраги глубиной более 1,5 л и шириной более 3 л (преодолимы лишь для танковамфибий1) и т. п. Участки, лишенные естественных преград, оборудуются искусственными препятствиями. Они чрезвычайно разнообразны, но могут быть разделены па три группы (см. схему па стр. 75). 1 4 | При расстановке противотанковых препятствий необходимо учитывать, что танки могут преодолевать значительный (до 45°) 1 Из опыта Великой Отечественной войны известно, что советские танки переходили реки глубиной и свыше 1,5 м по грунту диа с применением простейшего закрытия всех щелей п отверстий. 73 угол на подъемах н спусках и довольно большие горизонтальные рвы и вертикальные препятствия. Противотанковые заграждения эшелонируются на всю глубину обороны, начиная с переднего края. При этом широко используются все естественные препятствия. Чтобы противотанковые препятствия ие могли служить укрытием пехоте противника, в плапе они обычно делаются ломанными, и каждое направление обеспечивается пулеметным и артил¬
Геолог, консультирующий организацию противотанковой обороны, должен на основании собранных сведений о районе подсказать наиболее правильный вид противотанковых препятствий применительно к обороняемому району. При этом возможно осуществить следующие инженерные мероприятия: 1. Заболачивание и затопление местности при наличии благоприятных геологических условий и времени для затруднения проходимости речных долин и пониженных эрозионных элементов рельефа. 2. Устройство противотанковых рвов для усиления местности, имеющей небольшие подъемы и скаты. Рвы обычно располагаются перед перегибом ската или на обратных склонах и в их основании. При благоприятных условиях рвы затопляются.
3. Устройство эскарпов п контрэскарпов, заменяющих в ряде случаев рвы. Они служат для увеличения крутизны существующих склонов: когда танк преодолевает подъем, применяют эксарп. На спуске устраивают контрэскарп. Габариты и виды этих препятствий изображены на рнс. 12. Устройство всех указанных противотанковых препятствий, так же как и ловушек и ям, требует больших земляных работ. Чтобы провести эти работы успешно, необходимо учитывать геологическое строение и гидрогеологические условия местности. Все виды отрываемых простейших препятствий, которые были рассмотрены в схеме, состоят из рва и насыпи различных габаритов. Их заглубление— до 2,5—3 л и ширина— до 3,5—7 м. Поэтому 1юмплекс геологических вопросов, возникающих при их сооружении, остается для всех одним и тем же и сводится к определению влияния характера породы на скорость земляных работ п употребляемый инструмент, а также иа устойчивость от1юсов рва и выявлению значения поверхностных п грунтовых вод. Влияние состава пород на скорость проходки рвов
Одним пз основных геологи
Рис. 12. Виды противотанковых рвов. ЧвСКНХ вопросов, КОТОрЫЙ ВОЗТ—.противотанковый ров прямоугольной форыь; НИКЯвТ ПрИ уСТрОЙСТВв ПОЛеII—бевбруотверыый вскпрп‘ вокарщ III—береговом ВЫХ форТИфНКЯЦИОННЫХ СООружений, является разрабатывае- мость пород. Это свойство определяет быстроту отрывки выемок, что на фронте является решающим фактором. В местах наличия мягких, рыхлых' пород работа по отрывке идет достаточно быстро при употреблении одного шанцевого инструмента. 76 В местах преобладания скальных пород отрывка рвов затруднительна и протекает медленно. Рвы получаются устойчивыми, с очень крутыми стенками, но, вследствие медленного темпа работ и необходимости употреблять такой ассортимент инструментов, как кайло, лом, а иногда прибегать н к взрывчатым веществам, нередко приходится отказываться от устройства полевых фортификационных построек в данном месте и переносить их в иные, с более подходящими геологическими условиями или заменять постройки со рвами постройками с насыпями. В районах развития скальных пород рвы и эскарпы заменяют каменными завалами и барьерами. Их устраивают в дефиле— между холмами, болотами, в узких дорогах, улицах, в селениях и т. д. Для увеличения крепости барьеры делают на цементном растворе. В 1936 г. абиссинские войска в горных местах успешно боролись таким образом против итальянских танков.

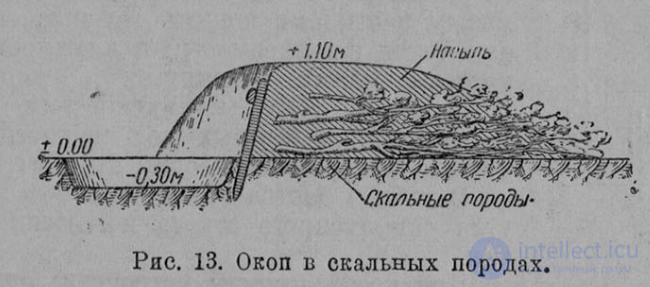

Рис. 13. Окоп к скальных породах. Скальные породы затрудняют устройство и других сооружений и заставляют изменять их конструкцию. Например, при самоокапывании приходится ограничиваться отрывкой отдельных ячеек и широко использовать закрытия из камней или строить окопы неполного профиля с увеличением насыпи бруствера. Ходы сообщения также частично углублены, частично выступают иад горизонтом в виде бруствера из камней, земленосных мешков и т. и. (рис. 13).
Таким образом, военный геолог, выявив характер пород в районе боевых действий илн оборонительного рубежа, предусматривает возможный успех работ и необходимые инструменты и, учитывая виды полевых фортификационных сооружений, подсказывает возможность применения их в разных геологических условиях.
Другим важпым геологическим вопросом при устройстве полевых фортификационных сооружений является устойчивость откосов выемок. Это зависит от характера пород, от крутизны откоса и от гидрогеологических факторов. В большинстве случаев все рассмотренные сооружения имеют склоны крутые, почти отвесные, поэтому необходимо определять возможную высоту стенки во избежание ее деформации.
иногда ширина этому необходимо в
Рис. 14. Крепление окопа в рыхлых породах. также возможность Ё скальных и структурных породах, лессах и других, при Максимальном углублении в 2—3 л, стенки и в окопах, и в щелях, и в противотанковых рвах сохраняются вертикальными илп почти вертикальными. В рыхлых породах стенки приходится или крепить или расширять выемку, давая меньшее заложение откосов. В последнем случае верх окопа обычно держится благодаря скреплению растительными корнями. Средняя часть имеет почти естественный откос. Нижняя же часть требует крепления на некоторую высоту (рис. 14).окопа оказывается больше допустимой. Покаждом отдельном случае предусматривать соответствующую высоту стенки в различных породах. В табл, з дается высота вертикальных стенок выемок в разных породах. Такие стенки сохраняются вследствие наличия сцепления между частицами породы. Но сила сцепления находится в зависимости от влажности пород, которая может изменяться в соответствии с временем года (климатический фактор), и наличия подземных вод и колебаний их уровня (гидрогеологический фактор). В табл. 4 дается крутизна откоса с учетом угла естественного откоса и особенностей пород. При необходимости устройства откосов более крутых или более высоких приходится заранее предусматривать крепление степок, а разрушения рвов артиллерийским огнем и
Крутые откосы в разных породах при сотрясении [ведут себя различно. Вязкие породы, такие, как глины и суглинки, не реагируют на сотрясение. Пески, супеси и лессовидные породы значительно чувствительнее и легче разрушаются. Поэтому необходимо крепить стенки выемок для предохранения их от разрушения при сотрясении от огня противника. В задачи военного геолога должно входить определение:
1) максимально возможной высоты вертикальной стенки выемки, удерживающейся без креплений,
2) рекомендуемого заложения откосов в данных геологических условиях и
3) необходимости крепления стенок откосов.
При отрывке рвов необходимо принимать во внимание уровень грунтовых вод. При наличии близкого уровня грунтовых вод конструкцию рва изменяют—делают ров неполного профиля, значительно увеличивая высоту бруствера», или, в случае необходимости устройства окопа на заболоченном участке сочень высоким залеганием уровня грунтовых вод, его делают целиком насыпанным (рис.

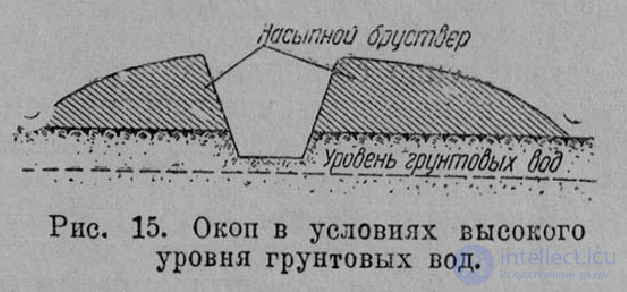

рис> 15. окоп в условиях высокого 15).
В таком случае окоп уровня грунтовых вод. представляет собой мелкий широкий ров и высокий бруствер. Иногда ограничиваются сооружением одного переднего бруствера. Естественно, что такое сооружепне очень заметно и потому необходимы искусная маскировка и устройство ложных окопов и ходов сообщения. Интересен пример из первой мировой войны 1914—1918 гг. В приморской части Фландрии, где, как известно, развиты низменные берега, покрытые сетью плотин, шлюзов и дренажных капав, заболоченные берега рек и высокий уровень грунтовых вод не позволяли создавать заглубленные фортификационные сооружения. Поэтому здесь сооружались траншеи почти целиком из землепоспых мешков. При прорезании водоносного горизонта (местами висячего) и удалении воды, попадающей в ров от стаивания снега и сточных дождевых вод, необходим дренаж. Правильное его устройство имеет очень большое значение. Так, например, в районе Ипра в 1918 г., в то время как германские окопы долгое время наполовину были залиты водой, англичане на том же участке фронта сидели в сухих окопах, благодаря дренажу, удачно проведенному по указанию геолога. В полевых фортификационных сооружениях отвод поверхностной воды производят посредством нагорных канав, планировка дна и устройства водосборных и водоиоглощающих колодцев. Прп устройстве рвов по склонам (окопы, ходы сообщения и пр.) доРнс. 1С. Ограждение окопа чосваж- ЗКДСВуЮ И талую СИеГОВую ВОДУ НОЙ канавкой. ‘ отводят канавками, расположенI—пеон:; а—глппа. иыми параллельно сооружению или вокруг него. Эти канавки особенно необходимы, когда склон сложен водоупорными породами, например моренными суглинками. При заложении дренажных канавок также необходимо принимать (во внимание степень водопроницаемости пород. В случае залегания поверх водонепроницаемых пород тонкого слоя водопроницаемых, дрены обязательно должны быть врезапы в нижний слой, чтобы не было фильтрации воды в сооружение (рис. 16).
Известны случаи из Великой Отечественной войны, когда заблаговременно сделанные стрелковые, пулеметные и артиллерийские окопы в моренных водонепроницаемых суглинках в сухое время года оказались совершенно затопленными осенью, таге как не был предусмотрел дренаж. При значительном сроке службы противотанковых рвов, целесообразно прп сооружении их предусматривать также дренаж склона, так как поверхностные волы, особенно ливневые, могут явиться причиной их разрушения. Значительно больше затруднений представляет дренаж в око80 пах, расположенных иа равнинной местности в условиях водонепроницаемых пород. Здесь необходимо учесть планировку дна, создавать на определенных участках соответствующие уклоны и строить
продолжение следует...
