ОБЩИЕ СВЕДЕНИЯ И ПОНЯТИЯ ОБ АЭРОФОТОСЪЕМКЕ И ДЕШИФРИРОВАНИИ

Для геолога дешифрирование аэрофотоснимков является од¬ ним из наиболее новых, но многообещающих способов изучения земной поверхности. Его можно сравнить с петрографическим изучением горных пород под микроскопом. К сожалению, многие вопросы геологического дешифрирования еще не разработаны, а опыт применения аэроснимков для решения задач военной геологии невелик. Тем не менее, геолог должен быть хорошо знаком с вопросами аэросъемки и приемами дешифрирования, чтобы в случае необходимости применить эти методы для реше¬ ния поставленной задачи1. Дешифрирование аэроснимков представляет собой анализ снятого с воздуха фотографического изображения (кроме фотографи¬ ческой и геодезо-фотограмметрической обработки) и определение, что представляет в действительности то или иное изображение. Термин «дешифрирование» — русского происхождения, хотя имеет иностранный корень. Французы и англичане пользуются термином interpritation. который вошел и в русскую литературу — интерпретация. На немецком языке содержание аэроснимка обозначают Bildinhalt . для искусства чтения аэроснимков приме¬ няется термин LuftBildinhalt.

Аэроснимок следует рассматривать как центральную проек¬ цию данной местности, причем измерительным инструментом яв¬ ляется азрофотоаппарат. Световой поток, попадающий в объектив и вызывающий почернение эмульсии пленки, зависит от состоя¬ ния н прозрачности атмосферы над снимаемой местностью, усло¬ вий освещения, положения фотоаппарата и ряда других факторов. Аэросъемка производится особыми фотоаппаратами, рассчи¬ танными на большое количество снимков: пленка в процессе фотографирования передвигается, в случае же применения фотопла¬ стинок происходит их смена. Имеются два вида аэросъемки:

1. Плановая—при горизонтальном положении снимка и при вертикальном положении оптической оси объекта.

2. Перспективная — аппарат и снимок расположены наклонно, оптическая ось наклонена к земной поверхности под некоторым углом. Перспективный снимок не представляет плана местности, и по нему трудно определить действительное расстояние между двумя ’ Опыт Отечественной войны показал, что методом аэросъемки и дешифрирования удалось обнаружить до 75% скрытых немецких нотаций (см. статью полк. Ф. Кизелова, Вогнно-инж. журнал № 4, 1943).

пунктами на местности, но он при съемке с небольшой высоты является более наглядным и понятным. В ряде случаев, как по¬ казал опыт обнаружения с самолета древних засыпанных соору¬ жений при археологических изысканиях в Сирии и Месопота¬ мии, при выделении скрытых элементов оборонительной полосы перспективная съемка даст прекрасные результаты. Масштаб съемки пли отношение длины изображения неко¬ торой линии на снимке к длине самой линии на местности равно отношению фокусного расстояния к высоте съемки. Масштаб зависит от фокусного расстояния аппарата и вы¬ соты съемки, т. е. чем больше фокусное расстояние, тем масштаб крупнее, и чем больше высота съемки, тем масштаб мельче. В настоящее время, в связи с необходимостью при боевых операциях вести съемку с больших высот, применяют аппараты с большим фокусным расстоянием (длиннофокусные). Приемы составления плана местности как контурного, так и в горизонталях по аэроснимкам составляют особый раздел работы, так называемую аэрофотограмметрию. Специфичность ландшафта и условий аэросъемки требует применения специальных фотоматериалов.

Необходимо иметь нега¬ тивы, позволяющие производить съемку через воздушную дымку и фиксировать деление яркостей

1. Чувствительность фотографи¬ ческих пластинок к различным световым лучам неодинакова: так, например, зелень, растительный покров, рассеивает лучи зеле¬ ные, желтые, красные, т. е. такие лучи, которые слабо действуют на обыкновенную фотографическую пластинку. Поэтому приме¬ няют ортохроматические и панхроматические пластинки," которые помогают дешифрировать маскировочно окрашенные противником объекты. Весь процесс обработки аэрофотоматериалов производится с большой тщательностью, чтобы избежать каких-либо дефектов; никаких царапин, пятен не допускается. Аэрофотопластинки должны подвергаться специальным поверочным испытаниям. Дешифрирование обычно принято подразделять на камераль¬ ное и полевое. Это деление является условным. Для учета всех факторов, влияюшпх на характер изображе¬ ния, для каждой серии снимков должеп быть приложен паспорт с точными сведениями о дате и условиях съемки, характери¬ стике пленки и светофильтра. Камеральное дешифрирование про¬ изводится глазомерно (визуально) и инструментально. Глазомер¬ ное дешифрирование требует высокой и разносторонней квали¬ фикации специалиста по дешифрированию, но оно всегда не¬ сколько субъективно. При инструментальном дешифрировании изображение рассматривается, анализируется н измеряется с по¬

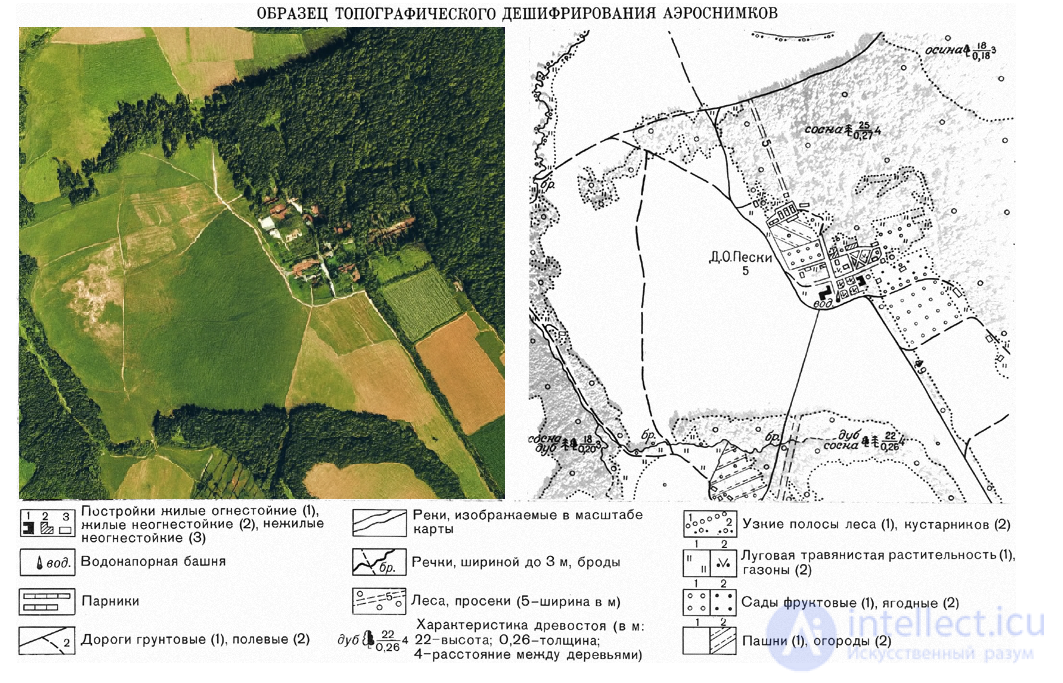

1 В последнее время для борьбы с дымкой стремятся исключить влияпис рассеянных лучей путем применения светофильтров и переходят па фото¬ графирование длинной (красной) части спектра, к так называемой съемке в инфракрасных лучах. При подобной съемке требуется специальная свето¬ сильная оптика, обеспечивающая схождение инфракрасных лучей в одном фокусе. 1 ЗП мощью различных, главным образом стереоскопических, при¬ боров. При полевом дешифрировании снимок непосредственно сли¬ чается с натурой, причем требуется не только фиксировать те или иные объекты, но и выяснить их строение (например, дорог,- водпых преград и т. п.). Дешифрированию могут быть подверг¬ нуты следующие материалы: контактные отпечатки, на которых сличают дешифрируемый контур с соответствующим ему конту¬ ром на месте; фотосхемы из контактовых отпечатков, смонтиро¬ ванные в планшеты, облегчающие ориентировку, на местность; фотопланы из трансформированных отпечатке®, которыеявляются точными планами местности. Лучше дешифрировать по контактным отпечаткам непосред¬ ственно с негатива аэроснимка, так как на репродукциях фото¬ планшетов многие детали теряются. Следует учитывать основные требования к аэрофотосъемочным работам в военном деле:

1. Быстрота выполнения работ, соответствующая оперативнотактической обстановке.

2. Точность работы, наибольшая при данных условиях и> обстановке.

3. Ясность и общепонятность результатов обработки материа¬ лов и дешифрирования.

4. Об этом говорит сайт https://intellect.icu . Удобство в пользовании. Для осуществления этих требований необходимо иметь хорошее качество аэроснимков, достаточную резкость изображения, выпол¬ нять фотографирование с заданным перекрытием, указывать эле¬ менты ориентирования, наносить границы заснятого района и нумеровать проявленные аэрофильмы. В области дешифрирования перед геологом открываются ин¬ тереснейшие перспективы и большие возможности использования^ аэроснимков для решения задач военной геологии. Как и в дру¬ гих областях применения научных знаний на полях сражений,, дешифрирование приносит огромную пользу тем, что процесс изу¬ чения местности методом аэросъемки производится в кратчай¬ шие сроки. А на войне быстрота правильного вывода—один из. важных факторов успеха операции. Воепный геолог в области аэросъемки и дешифрирования должен обладать большой творче¬ ской инициативой. Правильно интерпретировать то, что изображено на снимке, можно только будучи хорошо знакомым с теми явлениями,, объектами и предметами, которые зафиксированы на снимке. Таким образом, если для геолога, который занимается исключи¬ тельно проблемами изучения структур, достаточно знать есте¬ ственные условия района, то для военного геолога необходимо знакомство с целым рядом дополнительных искусственных эле¬ ментов, связанных с особенностями театра военных действий. Ниже мы перечислим те основные задачи, которые могут бытьразрешены методами военно-геологического дешифрирования:

1. Оценка и анализ условий проходимости территории на» основе учета геоморфологических, гидрологических и геологических условий местности, зафиксированных на аэроснимке.

2. Выяснение наличия фортификационных сооружений, аэро¬ дромов, дорог и т. д. и их расположения в зависимости от рельефа геологического строения и рисунка местности. 3. Дешифрирование маскировочных мероприятий противника на основе анализа всех демаскирующих признаков и установле¬ ние наличия ложных объектов (а также изучение рисунка и яр¬ кости ландшафта для проектирования маскировки на собствен¬ ной территории). В соответствии с вышеперечисленными тремя задачами рас¬ смотрим отдельные виды дешифрирования.

ГЕОМОРФОЛОГИЧЕСКОЕ И ГЕОЛОГИЧЕСКОЕ ДЕШИФРИРОВАНИЕ

1 Геоморфолого-геологическое дешифрирование основано на свойстве аэроснимка давать фотографическое изображение уча¬ стка земной поверхности в определенном масштабе. Геоморфоло¬ гические объекты обладают рядом признаков, по которым они могут быть выделены и охарактеризованы. Внешними или гео¬ метрическими признаками являются расположение, размеры, форма (конфигурация); внутренними или геологическими—строе¬ ние, состав. Первые три признака на аэроснимках аналогичны одноименным признакам объекта; что же касается внутренних признаков, то они познаются косвенно: строение — по естествен¬ ному рисунку поверхности рельефа, состав — по тону изображе¬ ния, поскольку тон до некоторой степени является функцией от¬ ражательной способности данного объекта. Главное влияние на дешифрируемость оказывают два факта:

1) расчлененность рельефа,

2) облесенность. Так как основным требованием дешифрирования является зна¬ ние того объекта, который подлежит дешифрированию, полно¬ ценный геоморфологический и геологический анализ возможен в том случае, если военный геолог владеет в достаточной мере методами морфографии, морфометрии и структурной геологии. При анализе геологических условий по аэроснимку прежде всегоучитывается рельеф. Некоторыми авторами отмечается роль аэро¬ фотосъемки лишь при изучении макрорельефа, но это не совсем так: мезорельеф и даже в' ряде случаев микрорельеф может быть лучше изучен именно при съемке с воздуха. Естественно, что при дешифрировании следует учитывать ландшафтные зоны, в кото¬ рых производилась аэросъемка, и отдавать себе отчет в степени применимости ее геологом в районе с различной обнаженностью

1 По вопросам географического, геоморфологического и геологического дешифрирования можно рекомендовать руководства В. П. Мирошниченко и А. К. Пронина. Работа А. К Пронина «Военно-геологическое дешифрирова¬ ние» (для воепно-ипжрппрных частей), 1943, получила одобрение Воепиовижеяерного комитета КА. 3 313* пород. Приведем последовательность и степень применимости аэрофотосъемки и дешифрирования для различных ландшафт- дых зон (по П. А. Ренгартену):

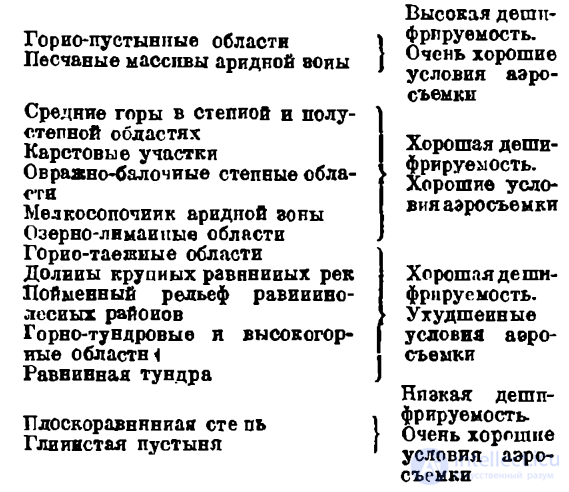

Таким образом, в различных зонах степень геоморфологиче- ской дешифрируемое™ не одинакова. Однако в любой зоне мо¬ жно найти геоморфологические элементы, обладающие ясно вы¬ раженными признаками. В равнинных лесных зонах хорошо .выделяются поймы и до¬ лины рек с резко выраженными старицами и «веерами отступа¬ ния». Зона расчлененной равнины, включающая область ланд¬ шафтов конечных и основных морен, является весьма благодар¬ ным объектом для дешифрирования. Районы конечных морен характеризуются длинными ориентированными грядами. Более трудно поддается дешифрированию камовый рельеф, обладаю¬ щий пестротой распределения отдельных форм. В отличие от этого, отчетливо выявляются озы, друмлины, озерные котловины. В подобных районах даже сплошная залесенность не препят¬ ствует дешифрированию. В высокогорных районах, подобных Кавказу, геоморфологическое и геологическое дешифрирование дает прекрасные результаты, однако большая высота полета, не¬ обходимая для аэросъемки ряда участков, иногда препятствует широкому применению ее. Примером применения аэровизуальных наблюдений в усло¬ виях высокогорного района может служить приведенная схема <рис. 98) геологического строения одного из участков Централь¬ ного Кавказа, которая ясно показывает, насколько уточнились результаты детального геологического картирования после того, как. геолог имел возможность облететь райоп и изучить ретьеф с самолета в высотном интервале от 3500 до 5000 м. 314 Полноценным объектом для геоморфологического дешифриро¬ вания являются хребты Средней Азии и Казахстана, обнаженные в результате пустынной денудации и дефляции. Здесь настолько отчетливо подчеркнуты особенности развития рельефа, обусловлен¬ ные геологическим строением и не замаскированные дополни¬ тельными обстоятельствами, что между признаками объектов на месте и на аэроснимках наблюдается прямая зависимость. По аэроснимку в обнаженных районах можно даже судить о наличии тех или иных строительных материалов, так как по деталям рисунка рельефа легко распознаются рыхлые пли не¬ плотные осадки от скалистых грунтов (пески, глины, щебни). Изверженные породы можно отличить от осадочных.

При помощи аэроснимков б условиях горных стран и геоло¬ гически хорошо обнаженной местности можно установить нали¬ чие крупных тектонических разрывов и определить величину перемещения, особенно если известен нормальный стратиграфи¬ ческий разрез отложений. На аэроснимках обнаженных гранит¬ ных исследований, хотя часто они передаются на аэроснимках системы трещин, разбивающих массив, крупные жильные прояв¬ ления, дайки н т. д. (рис. 99). Из физико-геологических явлений аэроснимок хорошо фикси¬ рует особенности оползневых районов. Выделяются оползшие участки, их наклоны, даже можно установить разновозрастность оползней. Не менее отчетливо выделяются на аэроснимках карстовые явления (рис. 100). В условиях района со сложной тектоникой на аэроснимках хорошо вскрывается зависимость рельефа от наклона пластов. 315

Например, в условиях горизонтального залегания слоев па аэро¬ снимке поверхность плато совпадает с кровлей твердой породы (известняка) и имеет темный тон. Более мягкие нижележащие породы выделяются по светлому тону. Так как они размыты зна¬ чительно сильнее верхних пород, можно наблюдать овраги с крупными обрывистыми склонами. Хорошо оконтуриваются останцы плотных пород. При стереоскопическом изучении аэроснимков можно точно проследить горизонтальное положение слоев, слагающих плато (рпс. 101).

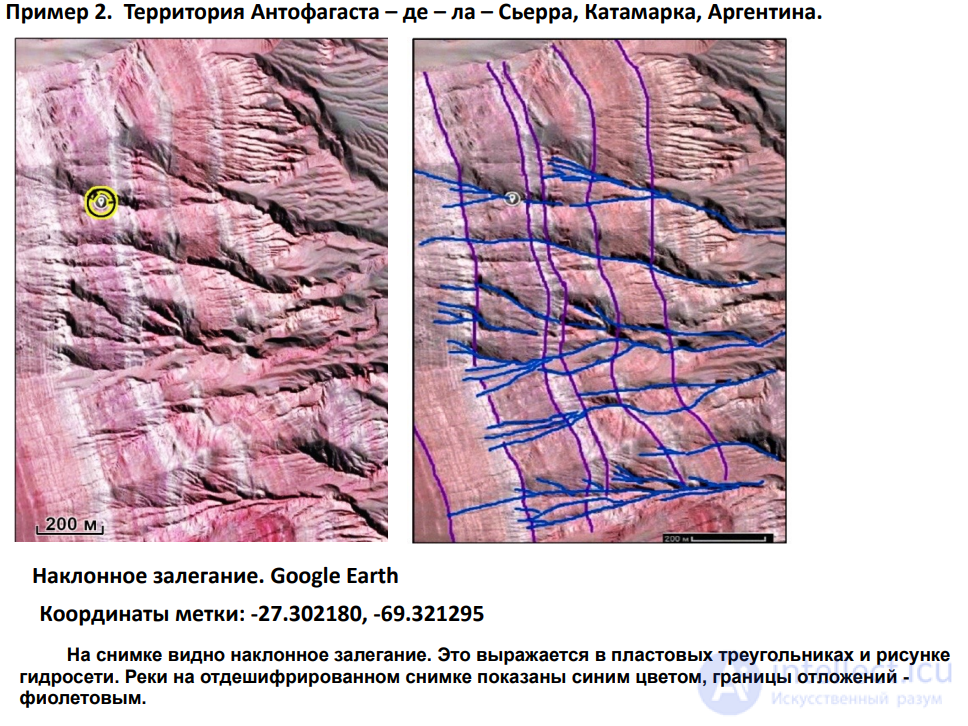

Прн грядовом рельефе, возникшем при наклонном залегании’ слоев различной твердости, овраги имеют определенную ориенти¬ ровку, зависящую от залегания свит, и па аэроснимках тени ясно подчеркивают дренажную сеть. Создается впечатление, будто бы местность сложена множеством угловатых пластин, че¬ репицеобразно налегающих друг на друга Пластинки эти, по В. П. Мирошниченко, принято обозначать при геологическом 316 дешифрировании как «пластовые треугольники». Элементы зале¬ гания определяются по трем точкам пластин фотограмметриче¬ ским путем (рис. 102). При вертикальном залегании получаются длинные и узкие барьерообразные возвышенности, слагаемые твердыми породами. В ряде случаев удается даже определить мощность отдельных свит, однако необходимо учитывать, что на снимках получается

видимая мощность, представляющая сложное взаимоотношение залегания свит и наклона поверхности. При правильных волнообразных складках следует отличать прямой и обращенный рельеф. В первом случае возвышенность соответствует антиклиналям, во втором—синклиналям. При ан¬ тиклинальном строении «пластовые треугольники» обращены водораздельными вершинами к ядерной части, при синклиналь¬ ном—наоборот. Внимательное изучение аэроснимков и элемен¬ тов залегания позволяет сделать довольно точные выводы о гео¬ логической структуре района. Геологическое дешифрирование требует большого навыка и искусства. ( Однако геолог должен отдавать себе ясный отчет 317 в степени использования геологического дешифрирования для решения поставленных задач. Весьма полезно внимательно рас¬ смотреть аэроснимки, приложенные к сводной работе А. В. Гане¬ мана, касающейся применения аэросъемки в различных областях изучения природных ресурсов, в том числе и для геологических целей. На основе геоморфологического и геологического изучения

с применением аэросъемки обнаженного горного хребта, каким являются М. Балканы, П. А. Ренгартен и В. В. Александров пришли к следующим выводам: 1. Геологическое дешифрирование является сложным процес¬ сом, который полностью не может заменить полевые исследова¬ ния, но сильно сокращает последние. 2. Наиболее трудно дешифрируются литологические и страти¬ графические особенности района, требующие глубокого анализа 318 взаимоотношений между составом горных пород, внешними при¬ знаками их и характером изображения на аэроснимках. 3. Тектоническое дешифрирование возможно в комбинирован¬ ном процессе. Отдельные формы тектонических структур могут быть яродешифрированы с полнотой, близкой к наземным наблю¬ дениям; сложные же структуры требуют дополнительных назем¬ ных исследований, хотя часто они передаются на аэроснимках с такой исчерпывающей полнотой, какая не всегда бывает возможна при самых точных наземных работах.

Рис. 102. Аэроснимок обнаженного горного ландшафта с наклонно залегающими слоями Я, 3,—точка наблюдения. Стрелка укавывает направление па дения пластов

4. При картировании на основе дешифрирования часть дан¬ ных может рассматриваться как окончательный материал, часть же потребует дополнительных наземных работ. Таким образом, дешифрирование аэроснимка можно рассма¬ тривать как камеральный процесс чтения и толкования, пони¬ мая под ним определение и характеристику по снимкам строения земной поверхности, явлений и объектов, как слагающих ее, так ж находящихся на ней. Основным «ключом» к дешифрированию явлений служит знание законов взаимосвязи и взаимозависи¬ мости, существующих в природе между объектами и явлениями. 31» Например, по береговой липип реки, зная уклон, можно судить ■о слагающих русло породах. Нахождение по снимка соответствую¬ щих дешифрированных корреляций может натолкнуть исследова- 'теля и на новые природные корреляции. Таким образом, если в дешифрировании объектов (по Фаасу—физических инди¬ каторов) встречаются трудности из-за нарушенных констант вос¬ приятия, то в дешифрировании явлений (по Фаасу — логических индикаторов) дело представляется (теоретически) легче. А. В. Га¬ неман следующим образом формулирует основные положения о дешифрировании аэроснимков. «1. Дешифрирование ве цель, а средство, при помощи кото¬ рого совершается переход от свойств аэросъемочной модели к свойствам объектов, отображенных этой моделью.

2. Дешифрирование основано на дешифровочных корреляциях, т. е. на зависимостях между дешифрируемым элементом и соответствующими свойствами снимка (индикаторами).

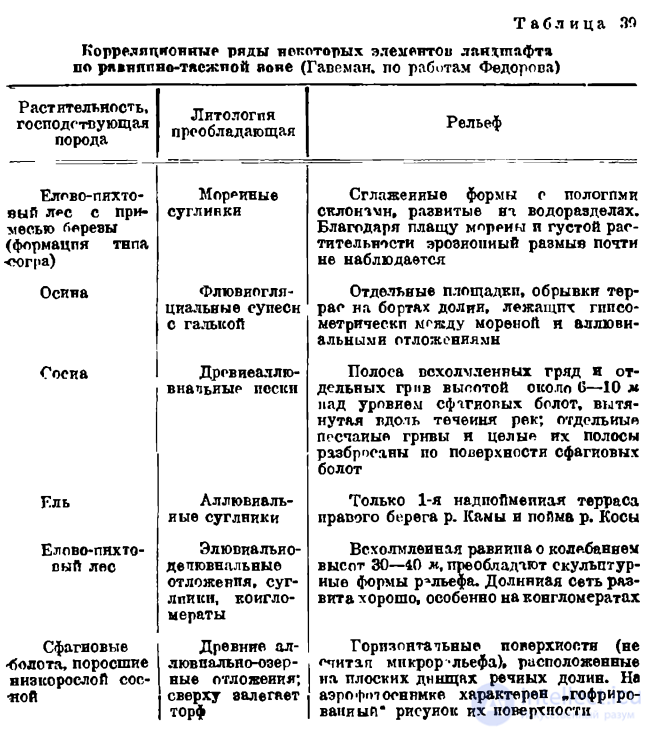

3. Для построения надежных дешифровочных корреляций не¬ обходим предварительный анализ дешифрируемого элемента (установление показателей «физиопомичности») и анализ инди¬ катора; последний производится геометрически и фотографи¬ чески». Использование корреляционных зависимостей между отдель¬ ными элементами ландшафта при дешифрировании можно было бы выразить словами: «по тому, что видпо на аэроснимке — опре¬ делить то, что не видно». Построение корреляционных таблиц и анализ «физиономичности» явлений в различных ландшафтных зонах позволит весьма точно производить дешифрирование аэроснимков. Корреляцион¬ ные ряды позволили бы в отдельных случаях, когда данные не¬ достаточно, заострить на получающихся пробелах внимание и вскрыть дополнительные важные закономерности. Для иллюстрации приведем таблицу корреляционных рядов равнинно-таежной зоны (табл. 39). В данпом случае основным признаком является древесная растительность. Другой интересный пример корреляционных рядов (горные породы, рельеф, почва, растительность) мы приводим для хребта Крака в Башкирской АССР (табл. 40). Подобные таблицы следует составлять геологам по аэросним¬ кам и материалам для тех участков театра военных действий, на которых они работают и выполняют те или иные задания.
