Лекция



Привет, Вы узнаете о том , что такое подземно-минные сооружения , Разберем основные их виды и особенности использования. Еще будет много подробных примеров и описаний. Для того чтобы лучше понимать что такое подземно-минные сооружения , гогны , настоятельно рекомендую прочитать все из категории Военная геология.

Подземные постройки, устраиваемые для ведения миттпой борьбы—уничтожения фортификационных сооружений, живой силы
противника и отражения минных атак посредством подземных
взрывов —
носят название минных построек.
Каждая мннпая постройка имеет:
1. Входы для сообщения с дневной поверхностью.
2. Галлереи для продвижения к объекту минной атаки.
3. Рукава—галлереи меньшего сечепия, выводимые тго

продолжению галлерей или в сторону от них, для обеспечения
'флангов, вентиляции, водопровода и т. д.
4. Камеры—выработки в тупиковой части галлерей для по¬
мещения заряда взрывчатых веществ.
5. Буровые трубы: боевые —
для зарядов взрывчатых ве¬
ществ, слуховые —
для прислушивания к минным работам против¬
ника и ряд других— вентиляционные, водопроводные, дрепажноканализациоппые.
6. Боевы е колодцы —
для помещения на их дне взрывча¬
тых веществ.
Минине входы бывают вертикальные (шахтные), наклонные
(миипые спуски) и горизонтальные (штольневые). Наиболее удобны
штольневые входы, которые применимы только на крутых склонах
(круче 30°). Им придают
уклон 0,03—0,05 для стока / воды. Чаще всего устраи¬
вают наклонные входы с ук¬
лоном в скальных и полу¬
опальных породах до 60°.
в глинистых до 45°, в песчаных и гравелистых до 30°.
Шахтные входы устраивают
на горизонтальной местности и чаще всего в обводненных и неустойчивых породах. Прн проходке водо¬
носных слоев и плывунов
применяют забивную Крепь

подземно-минные сооружения и гогны

Рпс* 32* Водосборный колодец у входа к ’’ г .4. в миитлп гялтпрпиш оаипоп.рм хгрхяю В МИнНХТП ГЯЛЛРпяЮ
В виде шпунтового ящика,' * инную галлеррю.
ИЗ которого выбирают ппроду и выкачивают воду. Прилравильио).
меняют также бетонные кольпа и другие способы проходки. Входы бывают круглые, но чаще
всего квадратные, сечением 0,9 У 0,9; 1 X 1; 1,2 X 1,2; 1,5 X 1.5 м
И больше.
Минные входы располагаются в укрытых, хорошо замаскирован¬
ных местах, например, на обратных скатах и против направления
господствующих ветров, на расстоянии нс ближе 20—25 м один
от другого, во избежание разрушения или засыпки при взрыве
снаряда большого калибра или авиабомбы. Не рекомендуется
закладывать входы в лощинах и понижениях, где могут застаи¬
ваться ОБ, а также на участках, где поверхностные воды в дождли¬
вое время и при снеготаянии или подземные воды могут затопить
эти входы.
На равнинах, где делают или наклонные или шахтные входы,
оставляют защитный слой водонепроницаемых пород около 2 м
мощностью, нетронутых разработкой. Чтобы предотвратить доступ
поверхностных вод, перед наклонным входом или в нем устраи¬
вается водосборный колодец. Если позволяют геологические усло109
вия, водосборные колодцы углубляют до водопоглощающих слоев,,
однако в ряде случаев такие поглощающие колодцы устраивать
нельзя, так как воды из них могут поступать обратно в минную
постройку, как это показано на рис. 32.
Минные галлереи бывают горизонтальные и наклонные (спу¬
скающиеся и поднимающиеся). Их сечение: 1,0 м (высота)''
X 0,75 м (ширина); 1,2 X 0,9; 1,5 X 0,9; 1,5 X 1.2; 1,2 X 1.35 и до
2 X 1,8 м.
Минная камера с подготовленным к взрыву зарядом взрывча¬
того вещества называется миной. Об этом говорит сайт https://intellect.icu . Мины обороняющегося, в отли¬
чие от мин атакующего, называются контрминами. По характеру
своего действия они разделяются на мины наружного и подземного
действия. Первые образуют на поверхности земли воронки с валом
вокруг них или производят выпирание—выпирающие
мипы. Вторые, называемые камуфлетами, па поверхности
земли действия взрыва не обнаруживают.
При взрыве мины наружного действия образуется воронкл
глубиной р (рис. 33). Расстояние от цептра заряда до поверх¬
ности, на которую определяется действие взрыва, пазываетсл
линией наименьшего сопротивления (ЛНС) и обо¬
значается к. Радиус воронки обозначается г и измеряется на.
поверхности земли. Отношение радиуса воронки г к линии наи¬
меньшего сопротивления к— -л- обозначается п.
Мины классифицируются по величине п па: нормальные
(я=1; г=?1), усиленные (я>1, г>й) и уменьшенные
(я<1; г<Л). Из уменьшенных мин самое большое применение паходят
выпирающие мины и наибольшие камуфлеты.
Нормальные и усиленные мипы используются для образования
воропок при минной борьбе, разрушения фортификационных
сооружеппйипоражения .контрминпой системы противника,
образования траншей и ходов
сообщения, проходов в прово¬
лочных заграждениях и т- д.;
выпирающие мины и наи¬
большие камуфлеты —
для по¬
ражения обороняющимся мин¬
ной системы атакующего, пор¬
чи железобетонных огневых

подземно-минные сооружения и гогны

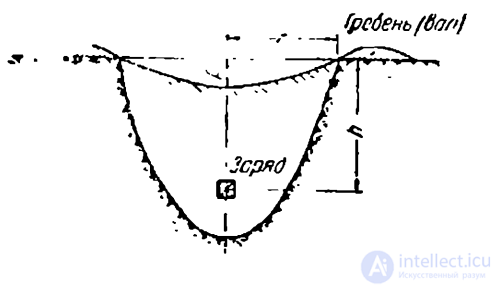

Рис. 33. Схема" воронки от взрыва точек и Т. д.
мины наружного действия. По относительному полоЛ—ливра наименьшего Гсопротивлевгя (ЛНСу, ЖвИИЮ МИН МвЖДУ СОбОЙ ОНИ
г—радиус портки; р—глубина воронки. бЫВНЮТ ОДИНОЧНЫМИ (ИХ
вороикп или сферы разрушения не пересекаются),) сближенными (их воронки или сферы
разрушения касаются или пересекаются) и яруспымп (заряды
которых закладываются на различной глубппс).
ПО
Расчет величины заряда мин производится специалистом' но взрывным работам—минером. Но военный геолог ему может оказать большую помощь, указав па особенности геологического
строения и на гидрогеологические условия местности, так как.
величина заряда и эффект взрыва в значительной мере опреде¬
ляются свойствами пород и условиями их залегания.
Все заряды одиночной мины рассчитываются по формуле:
с =
кл9;(од+о,б пз),
где С—заряд в кг;’
К—коэфициент, зависящий от [породы п от взрывчатого
вещества;
Л—ЛНС в м;
п—показатель действия мины =

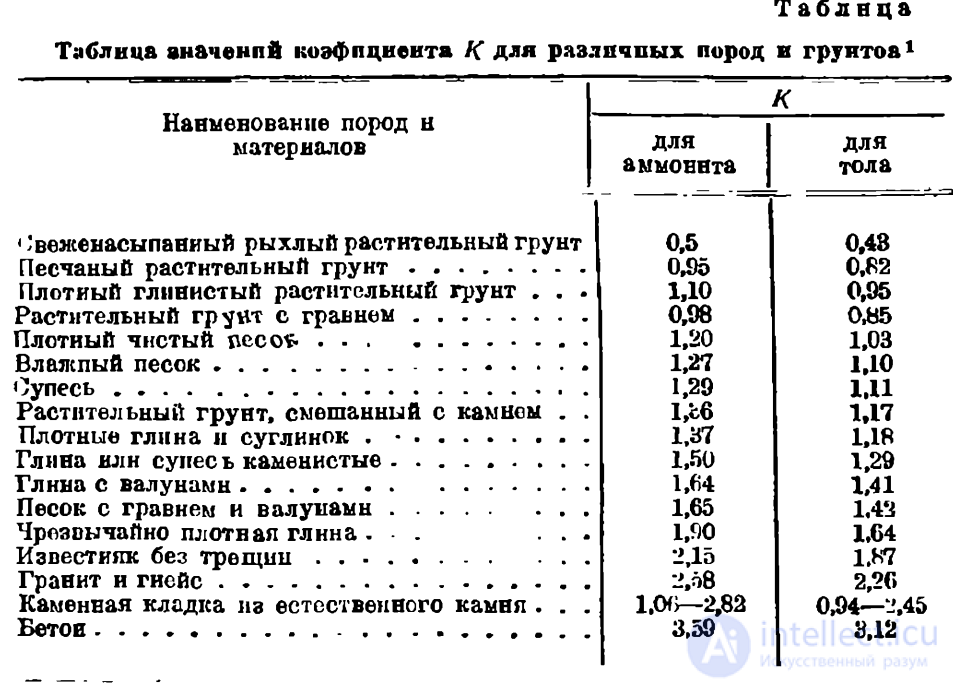

Значение К берется из табл. 10, причем лучше всего этот
коэфициент минеру выбирать при консультации военного геолога, так как он зависит от состава
и свойств пород.
Вес заряда выпирающей мины равен 0,40 (две пятых
заряда нормальной мины), наи¬
большей камуфлетной, ; мины
0,20 (одной пятой заряда нормальной мины).
При наличии разнородных
пород, представляющих собой

подземно-минные сооружения и гогны


Рнс. 34. Схема для ря счета горнов
в слоистых породах.
различного залегания пласты
пород неодинакового Состава,
требуется еще более внимаТельное отношение к консультации военного геолога. При напла¬
стованиях, более или менее параллельных взрываемой (горизон¬
тальной) поверхности (рис. 34), заряд мины определяется иа
суммы зарядов мип для каждого слоя отдельно, по формуле:
с=[я,, (V—V)+(V—ь8)+(од+о,бп»),
где/г, —расстояние от центра заряда до наружной по¬
верхности соответствующего слоя породы;
К, /Гг —
соответствующие значения коэфициентов пород и ВВ.
Наибольшее расстояние от центра мины до галлерей, при кото¬
ром галлерея разрушается, называется радиусом разруше-»
ния. Различают горизонтальный радиус разрушения (#г), пред¬
ставляющий собой горизонтальную (большую) полуось эллип¬
соида разрушения, и вертикальный радиус разрушения (Л«)—
вертикальная (малая) полуось эллипсоида. Наименьшее расстоя¬
ние от центра мины, при котором пе происходит разрушения галлереи, называется радиусом безопаспости (сотрясения)
Горизонтальный радиус безопасности (8г) —
горизонтальная
III'
(большая) полуось эллипсоида безопасности, а вертикальный радиус
безопаспостн (^Л) —
вертикальная (малая) полуось этого элли¬
псоида.
Для вычисления радиусов разрушения и безопасности при¬
меняют такие формулы. Вертикальный радиус разрушения:
Лв = тк |/ 0,4 +0,6—л8 (усиленная мина, п = 1—3);
Вв=1пк (нормальная мина, да = 1);
7?в =
0,7 тк (выпирающая мина, п = 0,6—0,7);
Во =
0,57 тк (наибольший камуфлет, я =0,5—0,6).
Здесь т—кофициент, зависящий от породы (для песков—
1,5, для глин =1.36 —1,43, для скальных пород—1,0—1,2), а остальные обозначения—прежние. Если вертикальный радиус разрушения Кв принять равным
единице, то горизонтальный радиус разрушения /?«,
вертикальный радиус безопасности =1,4 Й0 и горизонталь¬
ный радиус безопасности 8г =1,75
Миппая атака в большинстве случаев начинается с устройства
в тылу огневых позиций минной траншеи, в которой и распола¬
гаются входы в наступательные галлереи. Непосредственно с по¬
верхности минные галлереи могут быть начаты только при благо¬
приятных условиях рельефа и маскировки, обычно на обратных
крутых скатах.


Таблица

подземно-минные сооружения и гогны


Количество наступательных галлерей определяется тактической
задачей, сроками, техническими средствами и геологическими
условиями местности.


На рис. 35 показана схема расположения трех минных галлерей
при атаке укрепленного района противника. Галлерей не должны
располагаться близко
друг от друта, чтобы
противник не мог раз¬
рушить одним взрывом
две смежные галлерей:
расстояние между ни¬
ми должно быть не ме¬
нее 2,5 ЛНС. Для пре¬
дохранения от атаки
противника нз крайних
галлерей выводятся от¬
ветвления—рукава; из
других галлерей рукава выводят только при зна¬
чительных расстояниях
между галлереями и
малом их количестве.
В ряде случаев при¬
бегают к двухярусной системе галлерей. Галлереи верхнего яруса имеют целью /отвлечь
внимание противника
от основных работ в
нижнем ярусе, вызвать
преждевременные взры¬
вы его горнов и уни¬
чтожить контрминную
систему. Минимальные
расстояния по верти¬
кали не должны быть
менее радиуса сферы
разрушения от взрыва
горнов в верхнем ярусе.
В разных породах
радиусы сферы раз¬

подземно-минные сооружения и гогны подземно-минные сооружения и гогны

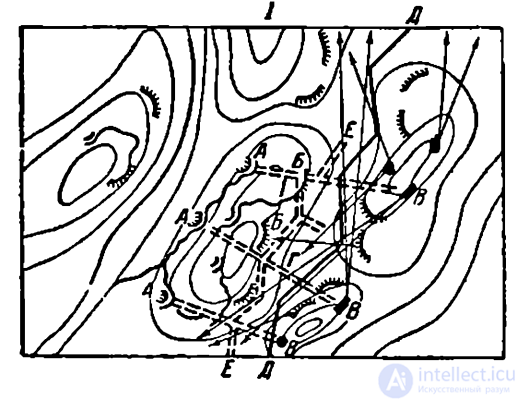

Рис. 35. Взаимное расположение минных
траншей, стрелковых позиций и минных
галлерей.
I—план; II—схема разрева галлерей. А—минные
траншеи; Б—стрелковые позиции; В—объекты
|минн<1Й атаки—огневые точки; Г—галлерей ;Д—проволочные награждения противника; Е—рукава дпя обео.
печения флангов атаки; Я—защитная толща.
рушения различны, поэтому естественно, что эти расстояния часто
определяются в основном геологическими условиями.
Ври минной обороне используются те же виды подземных
выработок. В районах наиболее ответственных групп фортифика¬
ционных сооружений контрминная система устраивается заблаго¬
временно, чаще всего с бетонной, железобетонной или металличе¬
ской обделкой, в период же ожидаемой минной атаки контрмин¬
ная система только развивается и дополняется.

Исследование, описанное в статье про подземно-минные сооружения , подчеркивает ее значимость в современном мире. Надеюсь, что теперь ты понял что такое подземно-минные сооружения , гогны и для чего все это нужно, а если не понял, или есть замечания, то не стесняйся, пиши или спрашивай в комментариях, с удовольствием отвечу. Для того чтобы глубже понять настоятельно рекомендую изучить всю информацию из категории Военная геология
