Для решения задач маскировки геология почти ие привлека¬ лась, поэтому нам придется говорить о возможном ее применении и коснуться тех разделов работы, которые могут быть выпол¬ нены геологом при маскировочной рекогносцировке и разведке. Изучение рисунка местности Основное требование, предъявляемое к устройству любых военно-инженерных сооружений, заключается в приспособлении их к рисунку местности. Поэтому изучение рисунка района бое¬ вых операций является главнейшей задачей военного геолога. Прежде всего требуется определить рисунок естественного фона. В военной топографии принято делить фоны по разным принци¬ пам: а) равнинные, холмистые и горные (в отношении рельефа)» б) открытые или закрытые (в отношении тактических особенно¬ стей), в) фоны с растительным покровом, фоны, лишенные расти¬ тельного покрова (пески, обрывы и т. п.), фоны водные (озера, болота, реки и т. п.) и фоны населенных пунктов (городского и сельского типов)1. 1 Для геолога деление фонов может быть вначительно диференцировано. В частности, иа картах, которые используются маскировщиками, легенда должна дать рисунок местности. В этом отношении полезно использовать 270 В руководстве по военной маскировке указывается: «Холми¬ стые, закрытые и пересеченные фоны обладают хорошими маски¬ рующими свойствами, так как изобилуют наличием естественных масок, к которым относятся как неровности рельефа и его изре

занность, так и растительный покров кустарникового или лес¬ ного типа». английскую геоморфологическую легенду, которую приводит в «Основах гео¬ морфологии» Я. С. Эдельштейн, Учпедгиз, 1988.

Рис 90 Аэроснимок ветвления овражной системы

Для средней полосы Европейской части СССР можно выделить следующие типичные природные рисунки местности (по А. К Пронину): 1) мелко¬ холмистый, 2) крушюходмистый, 8) гридово-холмнстый, 4) раваиино-долннный, 6) овражно-балочный, 6) карстовый.

Рисунок естественных фонов может быть линейным; образо¬ ванным из прямых или кривых линий, пятнистым—из симме¬ тричного или несимметричного сочетания пятен и сложным, соче¬ тающим два первых типа рисунка. Следует внимательно изучить образцы рисунков, приводимые в руководствах по маскировке. Для иллюстрации, насколько сложным может быть естествен¬ ный рисунок, приведем аэроснимок одного из ветвлений овражной системы (рис. 90).

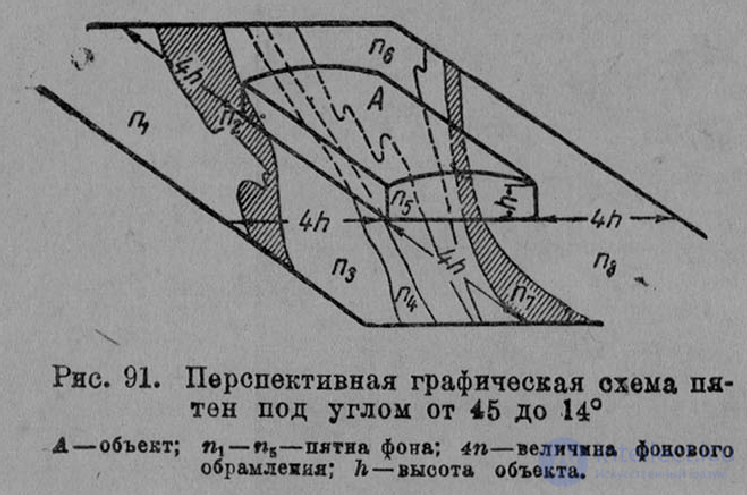

Рисунок естественных фонов в условиях наземного и, осо¬ бенно, воздушного наблюдения весьма изменчив. Это объясняется быстрым изменением дистанции наблюдения и углов обзора. Изразмера пятен на задан¬ ной дистанции, от их контрастности, от фор¬ мы пятен, рисунка фо¬ на, фактуры и усло¬ вий освещенности пя¬ тен. В результате ви¬ зуального наземного изучения естественных фонов можно соста¬ вить графическую схе¬ му пятен фона вокруг объекта маскировки (перспективно или в плане). Схема эта со¬ ставляется в преде¬ лах площади ие менее чем в девять раз больше площади объекта (фоновое обрамление). В основу выделения пятен на границах фонового обрамления должно быть положено их различие по светлоте, устанавливаемое па-глаз и измеряемое ахроматической шкалой. Графическая схема может быть выполнена на основе фотоснимка. Для воздушного наблюдения составляются плановая графическая схема и перспек¬ тивна я под углом от 14 до 45° (рис. 91). Для полноты картины, учитывая возможность кругового на¬ блюдения, необходимо составить несколько перспективных гра¬ фических схем для основных азимутов наблюдений. Цветовая характеристика ландшафта Красочность ландшафта определяется сложным комплексом явлений. Цвет горных пород для решения задач военной маски¬ ровки приобретает значение только при анализе всего комплекса. Лишь в горных или пустынных, местами сплошь обнаженных районах цветовые особенности ландшафта определяются почти целиком окраской горных пород. А. Е. «Ферсман в своей книге

о цвете минералов и о его происхождении пишет: «Красочность минерала и горной породы приобретает особое значение, когда изучают совокупность природных взаимоотношений в географиче¬ ском ландшафте; хотя в последнем окраска растительности, воды, цвет неба определяют самые главные черты колорита, тем не ме¬ нее нельзя отрицать значение тонов скал, земли, почвы, которые столь хорошо известны художникам и несколько формально из¬ учаются пока почвоведами, но в значительной степени определяют колоритность ландшафта, начиная от серых тонов севера и кон¬ чая яркими красками субтропиков». Он подчеркнул важное по¬ ложение: «...окраска дороги — грунтовой или проселочной — тесно связана с почвой, подпочвой и природой тех горных пород, по которым она проходит». Вспомним «липкую, непролазную, чер¬ ную грязь южного чернозема, зеленовато-серую твердую почву змеевиков и желтые скрипящие, но прекрасные дороги на грани¬ тах или красно-бурые тона липких глинистых путей на извест¬ няках нашего юга...» Окраска растительности закономерно меняется* начиная от ярких зеленых красок листвы, хвои, травы, кончая яркими соче¬ таниями ковра цветов. Отмирающие клетки коры деревьев и дре¬ весины имеют буро-желтые тона, свидетельствующие о первом етапе химического превращения; желтые, бурые, красные окраски имеет осенняя листва; темные, почти черные тона—оголенные на зиму деревья; светлые тона господствуют на севере, среди полярных льдов и снегов. Почвенный покров средней полосы обычно окрашен в серый, землистый цвет. В пустынях и субтропиках наблюдается яркая пестрота окрасок. Все эти переходы объясняются определенными физическими закономерностями. «Опытный минералог по цвету минерала делает, таким обра¬ зом, очень важные выводы об условиях образования камня, но еще больше его зоркий глаз позволяет отличить окраски минера¬ лов из разных месторождений, и неуловимые оттенки цвета, гу¬ стоты тона, блеска позволяют его опыту по одному образцу гово¬ рить, откуда, образец, т. е. восстанавливать прошлое минерала и его географию» (А. Е. Ферсман). Геолог, знающий причины окраски горных пород и изменения ее с течением времени в раз¬ личных климатических зонах, может оказать большую помощь при осуществлении маскировочных мероприятий. При маскировочных работах перед геологом должен стоять вопрос о причинах появления той или иной окраски. В одних случаях она специфична для данного объекта и как-бы неотделима от химического вещества объекта, т. е. это— собственная окраска или идиохроматическая. В других— окраска зависит от примесей какого-либо окрашенного вещества, т. е. является чуждой основному составу или аллохромати¬ ческой. Наконец, третья группа принадлежит к ложным окра¬ скам— псе в д ох роматичес ким, связанным с рассеянием:

белого цвета, интерференцией или диффракцией световых воли. Различают еще одну разновидность окрасок мутной среды, полу¬ чающуюся при изменении луча света, проходящего в среде из мельчайших непрозрачных частичек. Важнейшими химическими элементами, приносящими окраску (по-гречески: хромофорами), являются железо, марганец, хром, никель и др. Наиболее сильный и разнообразный по тону хромо¬ фор— хром, от которого и пошло наименование данной группы элементов. Об этом говорит сайт https://intellect.icu . Первую точную шкалу цветов (680 тонов) дал известный фи- зико-химик Вильгельм Оствальд. Идеи Оствальда иашли свое отражение в работе русских почвоведов (С. И. Тюремнов, Н. А. Архангельская и др.) и грунтоведов (И. В. Попов)1. Так как, согласно военным требованиям, цветность пятен гра¬ фической схемы рисунка местности должна быть измерена хро¬ матическими (цветовыми) и ахроматическими (белого, серого и черного тонов) шкалами или подобрана на-глаз кра¬ сками, а для получения точной характеристики измерена с по¬ мощью спектрофотометра, следует пользоваться некоторыми по¬ ложениями из наставления по маскировке (Маск—42). «...Ахроматическая шкала служит для определения светлоты фона и подобранной красочной смеси. Она состоит из ряда се¬ рых образцов (эталонов) разной светлоты (от белого к черному)* смонтированных в рамки в виде решетки...» «...Хроматическая шкала служит для определения соответ¬ ствия цвета подобранной красочной смеси цветов фона. Она со¬ стоит из набора цветных образцов (эталонов), смонтированных в рамки в виде решетки...» Впечатление цвета создается в результате отражения света от поверхности различных предмете® и зависит от характера самой поверхности и от падающего света. Впечатление белого цвета создается, когда отражаются все лучи * падающего света, чер¬ ного — когда нет отражения иных цветов. Впечатление серого цвета получается при ослабленном отражении всех лучей в рав¬ ной мере. I В настоящее время мысль исследователей направлена к тому, чтобы создать впечатление окраски, которая бы не обнаружива¬ лась даже при тщательном спектрофотометрическом изучении замаскированных объектов. Вкратце познакомимся с сведениями о собственной окраске (идиохроматизм), которые систематизированы А. Е. Ферсманом. 1. Окраска связана с поглощением части светового спектра и может быть сведена к серии дополнительных цветов, подучаемых путем постепен1 Л. В. Пустовалов в своей широко известной книге «Петрография осадоч¬ ных пород» (часть 2, 1940 г.) посвящает цвету осадочных пород специальную главу, в которой дается характеристика общего состояния вопроса об изучении цвета пород и намечаются огромные возможности дальнейшего развития дан¬ ного раздела петрографии.

мото перемещения или расширения полос поглощения от фиолетового конца ио направлению к красному. 2., Появление полос поглощения связано о асимметричностью влектрпчсгких полей кристаллов, с увеличением беспорядка в расположении + иля —, в иесимметрии и перекрытии тех электронных облаков, которые образуют атомы — узлы в решетке. 3. Усиление означенных причин ведет к появлению цветов окраски в та¬ ком порядке: серый, велеиоэато-желтый, оранжевый (буроватый), красный (коричневый), темнокорвчневый, черный металлический. 4. Полосы иоглощеиия повторяются, смещаются и иногда дают совер¬ шенно неожиданные тона окрасок, хотя основная закономерность сохра¬ няется. б. Очень резкие и характерные полосы поглощения свидетельствуют о возникновении каких-то более иди менее определенного типа колебаний. Далее А. Е. Ферсман дает следующее общее краткое положение о зависимости того или иного цвета от физических свойств мине¬ ралов: «Понижение окраски растет с увеличением беспорядка в электрическом хозяйстве кристалла». Поиски красителей Путем маскировочного окрашивания изменяют цвет объекта, маски или фона для уменьшения заметности, деформирования (камуфляж) или создания эффекта имитация. Следовательно, всегда приходится подбирать одни или несколько цветов. Любая краска состоит из пигментов, или красителей, и закрепителей. Пигменты и красители могут быть табельными, состоящими в комплектах маскировочного вооружения, и подручными, кото¬ рые могут оказаться на месте производимых работ по маски¬ ровке. В поисках подручных материалов для маскировочного окрашивания геолог может иметь решающую роль. Приведем некоторые выдержки из Наста/вления по маски¬ ровке (Маск-42). «13. Краски для маскировочного окрашивания применяются табельные—минеральные и органические — и подручные. Мине¬ ральные краски—мел, охра золотистая, умбра жженая, сурик железный, цинковые белила, крон лимонный и оранжевый, муч мия, зеленая окись хрома, ультрамарин, сажа голландская и спе¬ циальные краски 4БО, Из № 2, Из № 3, 6К и 7К... В качестве подручных красок используются различные грунты (земли, до¬ рожная пыль, глина), находящиеся на месте производимых ра¬ бот». «49. Цвет может быть защитным по отношению к тому или иному фону или по отношению к целой группе тонов. При окраске предметов (подвижных или неподвижных), проектирую¬ щихся всегда на одном и том же фоне, защитный цвет должен быть наиболее близким к цвету данного фона». «52. Деформирующая окраска состоит из крупных пятен раз¬ ных цветов, характерных для данного района военных действий. При расположении окрашенного деформирующей окраской пред¬ мета на любом участке фона пятна того или иного цвета должны сливаться с фоном, искажая внешний вид предмета».

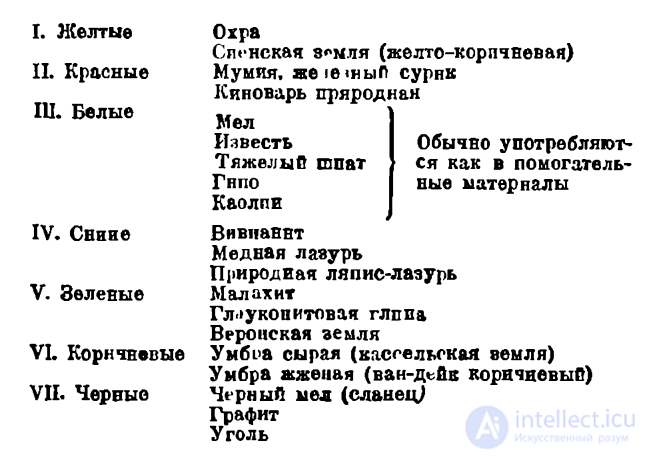

<57. Имитирующая окраска представляет собой накрашенный на поверхности предмет — изображение участка окружающей местности. Окраска применяется преимущественно для стационарных объектов». Минеральные природные краски, согласно классификации, приведенной в сборнике Нерудные ископаемые Академии наук СССР, 1929, делятся на следующие группы:\

В соответствии с вышеприведенной классификацией, приме¬ няемой при геологических исследованиях, рассмотрим отдельные виды красок, которые могут быть обнаружены и в районах бое¬ вых действий. Охры — землистые массы, окрашенные в желтоватые и крас¬ ные тона окислами тяжелых металлов; наиболее широко распро¬ странены иа земной поверхности. Собственно охрами обычно принято называть железистые краски, а все красные—мумиями и суриками, в зависимости от содержания железа (ГегОз до 15% и более — охры, 20—40%—красные мумии, 70% и выше—при¬ родные сурнки). Глинистые породы красного цвета (ЕезОз меньше 18%) и жел¬ того цвета (меньше 15%) называют просто красноцветными гли¬ нами. В качестве исходного материала для красной краски при¬ меняется боксит, представляювщй собой смесь различных мине¬ ралов, являющихся продуктом изменения некоторых пород (каолин, гидраргилит, диаспоровое вещество — красный железняк и в меньших количествах бурый железняк). Среди наиболее из¬ вестных красок отметим «персидскую краспую» (Ге?Оз 65—70%) с острова Ормуз в Персидском заливе, «испанскую», «индийскую» и др. В состав охры входят глины и гидраты окиси железа. Красные охры содержат безводную окись железа, желтые—раз¬

личные гидраты. Кроме того, в виде примесей содержатся известь, магнезия, марганец, фосфор, сера и органические вещества. Форма залегания охры самая разнообразная: пласты, карманы, линзы, пропластки, жилы. Они связаны обычно с продуктами изменения осадочных пород, иногда же отлагаются из воды желе¬ зистых источников или представляют собой своеобразные отложе¬ ния в торфяниках и болотах (например, в Ленинградской, Кали¬ нинской, Псковской и других областях). Залежи охры имеются во всех странах, . причем до войны главнейшей производительницей охры являлась Франция, а за¬ тем США. Природные красящие вещества иногда могут быть использо¬ ваны даже без обработки, но чаще все же требуется подбор, про¬ мывка и высушивание материала. Измельчение достигается раз¬ молом. Вредной для каждой краски является примесь песка, ко¬ торый подлежит удалению. Путем прокаливания желтых охр получают красные охры. Разнообразие тонов и оттенков в сухих порошках охр сильно уменьшается нри изготовлении из них мас¬ ляных красок. Мел представляет собой хорошую клеевую краску и служит для разбелов других красок. С масляными красками мел не при¬ меняется, так как дает прозрачную краску желтовато-грязного цвета. На больших территориях Воронежской и Курской обла¬ стей широко развиты месторождения мела. Известь гашеная как белая краска употребляется только на воде и идет для подкраски по штукатурке, кирпичу и камню. На воздухе, поглощая углекислоту, твердеет и дает прочную и постоянную окраску. Каолин широко применяется для побелки домов (например на Украине). Представляет собой высокосортную глину и употреб¬ ляется, главным образом, для производства фарфора, фаянса и в бумажном производстве. Из синих красок отметим вивианит—ГезСРО^г-вНгО— водную фосфорнокислую соль закиси железа, так называемую голубую охру. Обычно встречается в виде землистых голубых ско¬ плений в торфяниках. При вскрытии вивианит бесцветен, но на воздухе принимает синюю окраску, что связано с переходом за¬ киси железа в окись. Дает хорошие результаты при окраске но глине и по штукатурке. Из зеленых красок отметим глауконит. Он относится к группе гидрослюд и является сложным водным алюмосилика¬ том железа, магния, калия, кальция и натрия — ВО’ЕгОзЛВЮа- •2НЮ. Содержание закиси и окнси железа колеблется от 3 до 24%, окиси калия—от 3 до 12%. Глауконит встречается округ¬ лыми зернами оливково-зеленого, темнозеленого и сине-зеленого цвета, состоящими из сростков микроскопических пластинок. О глауконитом сходен селадонит, употребляющийся для кра¬ сок, весьма устойчивых и приятных по топу. 277 Глауконит входит в состав песчаников, глин, мергелей и из¬ вестняков различного геологического возраста. Некоторые глауко¬ нитовые породы содержат глауконита до 60%. Глауконитовые краски применяются при малярных работах, грунтовках, а также как краски для обоев и фресок. При производстве красок путем сухого или мокрого обогащения стремятся изъять из породы глауконитовые зерна. Спрос на глауконит сильно вырос во время мировой войны 1914—1918 гг. в связи с окраской в защитный цвет предметов военного назначения. Много месторождений имеется в Ленинградской области в течениях рек Наровы, Луги, Лиговки, Пулковки, Тосны и др. (кембрийского и силурийского возраста). Обнаружен глауконит в ряде районов Белоруссии, в Рязанской области и других местах *. На Украине глауконитовые породы третичного возраста имеются на правобережья Днепра, в районе Киева. На основе опыта Великой Отечественной войны с немецкими (захватчиками Инженерный комитет Красной Армии разработал ряд доступных и удовлетворительных по качеству подручных красок и закрепителей, рецепты которых мы приводим ниже. Красная краска получается путем размельчения и растирания красного кирпича. Растолченный кирпич рекомендуется просеи¬ вать. Краска из тертого кирпича может применяться на любых закрепителях. Желтые краски получаются из желтой глины. В зависимости от цвета глины краски могут иметь различные оттенки (желто¬ ватый, красноватый, сероватый). Для получения более светлых оттенков к раствору краски следует добавлять мел. Краски лз глины могут применяться на любых закрепителях. Серо-землистые краски получаются из дорожной пыли. Коричневые краски приготовляются из высушенного и про¬ сеянного чернозема. На водных закрепителях просеянный черно¬ зем дает серо-коричневый цвет, на смолистых закрепителях и на олифе—темнокоричневый цвет. Черная краска получается путем размельчения и растирания древесного угля. На чистой воде эта краска не разводится. Мо¬ жет применяться с любыми закрепителями. При смешивании с мелом дает серый оттенок, с тертым кирпичом — коричневый. При смешивании с желтой глиной может быть получен оттенок, близкий к цвету «хаки». Зеленая краска приготовляется путем заливания кипятком веленой травы или листьев с последующим высушиванием их и размельчением (растиранием) в порошок. Хорошо поддаются 11 При применении кембрийской глины как основного материала для изго¬ товления окраски защитного цвета был выработан ряд рецептов. Приведем ■наиболее простой рецепт: кембрийской глины 88%, золотистой окры 8%, свин¬ цовых белил 4% (в процентах весовых количеств). Составленная таким обравом сухая смесь размешивается на олифе. Для окраски дерева применяете;, другая пропорция: кембрийской глины 65,2% — золотистой охры 4,3%, свинцо¬ вых белил 2,4%, олифы 29,8%, русского скилл,’зара 8,3%. 278 размельчению такие травы, как крапива, папоротник, клевер. Жесткие травы с узкими стеблями (осока, тимофеевка, хлебные злаки и т. д.) применять для этой цели не следует, так как они волокнисты и поддаются с трудом размельчению. Зеленая краска наносится на поверхности обычно в сухом виде. Перед нанесением этой краски окрашиваемую поверхность нужно замазать каким-либо липким материалом (клеем, смолой, олифой, битумом и т. д.). Краска из высушенной зелени с дру¬ гими подручными материалами не смешивается. Смолистый закрепитель приготовляется из смолы хвойных •деревьев «живнун», собранной из весенних порезов стволов. На смолистом закрепителе краска водостойка. Битумный закрепитель изготовляется из битумгудрона или каменноугольной смолы, разведенных керосином или бензином. Подручный козеиновый закрепитель приготовляется из сня¬ того (обезжиренного) молока или сыворотки, разбавляемой водой (100%). Более прочный закрепитель получается при добавлении к раствору гашеиой извести, примерно 100 г на 1 ведро закре¬ пителя. Во время второй мировой войны в Западной Европе большое значение приобрели светящиеся краски, которыми покрывают некоторые предметы. Например, в Лондоне регулировщики улич¬ ного движения носили плащи, пропитанные светящимся веще¬ ством. Светящиеся краски имеют в своей основе сернистые соли цинка, кадмия нли щелочных земель (кальций, стронций, барий). Все это показывает, насколько выросли требования к геоло¬ гам в отношении поисков маскировочного сырья. Вопросы по устройству ложных объектов Устройство ложных объектов является одной из разновидно¬ стей декоративной маскировки, при которой объект либо скры¬ вается, либо имитируется. Сокрытие объекта при последнем виде маскировки достигается, главным образом, путем устройства са¬ мых разнообразных горизонтальных, вертикальных масок или перекрытий. При осуществлении маскировочных покрытий, весьма широко используемых в военном деле, цвет, фактура и рисунок маски должны соответствовать местности. При имитации же объекта требуется создать такой ложный объект, который бы воспроизводил формы н особенности действительного объекта. К этом отношении геолог может вполне обоснованно рекомен¬ довать те природные объекты, которые могут служить образцами для ложных объектов. Достаточно привести тот факт, что форма валуна и глыбы моренных отложений отличается от формы глыбы осыпи горных областей н что острые углы, не соответствующие первым, сразу могут вызвать подозрение в правильности устрой¬ ства макета. В условиях пустынного ландшафта форма бархана также имеет свою закономерность. Ввиду необходимости разнооб

разня маскировки рекомендуется устройство макетов тех объектов» которые свойственны именно данному ландшафту. Макеты камней применяются для имитации строительства до¬ роги, нри этом их располагают или отдельно или кучами вдоль дороги; изготовляются они из проволочного или деревянного кар¬ каса, обтянутого рогожей или мешковиной. Макет одиночного камня целесообразно делать крупных раз¬ меров; при имитации кучи камней создается один каркас для всей кучи. Кроме того, что макет должен по рисунку и расположению, соответствовать имитируемым объектам, ои должен быть прост по устройству, изготовляться быстро и с максимальным исполь¬ зованием подручных материалов. Интересно привести пример использования макетов. «В 1917 г. французы имели на дороге Дам, вблизи часовни Лабонн, весьма серьезную позицию, которую немцы усиленно об¬ стреливали, нанося большой урон. Часовня служила немцам хо¬ рошим ориентиром для пристрелки. Тогда французы за одну ночь разрушили ее, а на расстоянии 400 м в стороне от прежней уста¬ новили точно такую же ложную часовню-макет. В течение 48 ча¬ сов немецкие артиллеристы не замечали этой перемены и обстре¬ ливали ложный район, где был расположен макет часовни. За¬ блуждением немцев французы воспользовались для предоставле¬ ния отдыха бойцам данной позиции и для перегруппировки своих сил» (Руководство по маскировке. ВИА им. Куйбышева, Воеииздат, 1941 г., стр. 179). Этот пример наглядно показывает, какие большие возмож¬ ности имеются у геолога при выборе имитации естественных 281/ объектов: моренных валунов, блюдец в условиях распространения лесов, воронок и карр карстовых районов, сонок и сальз для уча¬ стков грязевого вулканизма и т. д. В качестве попытки систематизировать материал по вопросам применения геологии при маскировке мы приводим схематиче¬ скую таблицу, где дается типизация маскировочных мероприя¬ тий в зависимости от нахождения местности в тех или иных Ландшафтных зонах, в районах с различным геологическим строе¬ нием. Схема эта далеко неполная и только намечает пути, по ко¬ торым должна работать мысль военного геолога (табл. 37). От геологов, работающих на различных театрах военных дей¬ ствий, требуется, чтобы они накапливали систематически мате¬ риал по изучению различных фонов и рисунков местности, по поискам красителей и по устройству макетов, имитирующих те или иные элементы микрорельефа и геологического строения.
