Привет, Вы узнаете о том , что такое гидрологическое дешифрирование, Разберем основные их виды и особенности использования. Еще будет много подробных примеров и описаний. Для того чтобы лучше понимать что такое гидрологическое дешифрирование , настоятельно рекомендую прочитать все из категории Военная геология.
Этот вид дешифрирования имеет большое значение в часть изучения и проектирования водных преград. Для военных целей требуются сведения:
1) о наличии в данной местности того или иного водоема, его размеры, грунт дна, характер берегов;
2) о направлении рек и скорости их течения, количестве пе¬ шеходных и конных бродов, отмелей, порогов и т. д.;
3) о количестве болот и их проходимости. Летом вода на аэроснимках выходит в тонах от черного до светлосерого, в редких случаях — совершенно белого (рис. 103). Эимой русла рек в солнечный день по тону изображения ничем не отличаются от окружающего снега. Границы русла определяются лишь тенью от высокого берега и более освещенной, чем окружающий снег, покатостью к воде другого берега. Тол изображения воды зависит:
На наличие брода через реку указывает присутствие проселочной дороги или тропинки, оканчивающейся около одной стороны реки и начинающейся у другой, и наличие мели, ясно фиксирующейся на аэроснимке. Цветность вод определяется их происхождением и питанием.
Болота, тихие небольшие лесные реки, богатые органическими веществами и гуминовыми кислотами, дают темпые цвета. Устьевые участки рек обычно имеют более темную воду, чем верховые и средние. Наиболее светлыми на сппмке выходят горные реки, реки в растворимых и размываемых породах, ледниковые потоки и сточные воды крупных населенных пунктов. Яркий пример цветности вод рек, в зависимости от развитых горных пород, имеется на Кавказе, в месте слияния «Белой» и «Черной» Арагвы. Черная Аратва протекает по темным сланцам и долго сохраняет свою индивидуальность в потоках светлой реки, про¬ текающей в известняковых породах.
Рве. 103. Перспективный аэроснимок озерного ландшафта. На снимке видно характерное изменение яркости воды, наблюдаемой под различными углами.
Дешифрирование элементов использования природных вод охватывает самые разнообразные объекты, познаваемые на основе точных представлений об этих объектах (переправы, подъездные пути, пристани, канавы, гидротехнические сооружения, водоразборы, арыки и т. д.). В каждом наземном водпом объекте с воздуха видно зеркало вод. Вследствие высокого светоположения вода выходит на спим
ках очень темной по тону. Но мелкие воды позволяют рассма¬ тривать сквозь воду даже дно. На аэроснимке вода позволяет обнаружить зональные ступени «тона», обусловленные толщиной Призмы воды, дающей все более и более темный топ, вплоть до черного ниже границы прозрачности воды Г Дешифрирование волнения и прибоя позволяет определить проходимость водных преград с точки зрения выбора перепра¬ вочных средств, защищенность посадочных и погрузо-разгрузочньтх мест и сооружений от воли п может облегчить уяснение ха¬ рактера подводного рельефа прибрежной полосы. Вода при определенных углах падения лучей способна их от¬ ражать так, что поверхность ее делается буквально зеркальной. В случат* ряби, зыби и небольшого волнения создается различ¬ ная топа 1ыюсть на спимке, от черной до совершенно белой. На водной поверхности порой неожиданно возникает вследствие ■ветра причудливый рисунок, который иногда имитирует рядом расположенные участки суши. Временами вода отражает рисунок неба, причем контуры береговой линии скрадываются облач¬ ностью. Очень узкие реки и крупные ручьи выходят на аэроснимках в виде темных линий с характерным меандрическим или зигзаго¬ образным рисунком на более светлом фоне поймы2. Вдоль небольших потоков наблюдаются заметные долинки, ме¬ стами террасированные и покрытые растительностью. Освоение долин человеком имеет зональный характер, позволяющий су¬ дить о количестве и форме террас. С точки зрения разработки плана десантных операций и обо¬ роны побережий большое значение имеет дешифрирование берега. По аэроснимкам иеобхочнмо прежде всего установить морфоло¬ гические особенности побережья и их генетический тип. Урез водной поверхности, т. е. граница воды и берега хо¬ рошо фиксируется на аэроснимке, но следует учесть, что она в природе довольно изменчива и не всегда выходит четко. В ряде случаев переход крупновалупного побережья от суши к воде за¬ нимает полосу в несколько десятков метров шириной, мелкая вода, кроме того, прозрачна. Урез может быть закрыт или зате¬ нен высокими предметами на берегу. Хорошо доступен для десантов берег, на котором отсутствует резкий .переход от пляжа к коренному берегу. Склон валунного побережья к урезу обычно бывает крутым, и преодоление его гусеничными машинами и перегрузочные операции здесь затруд¬ нены. Об этом говорит сайт https://intellect.icu . Глыбы п т:а гуны обычно покрыты водорослями и скольз¬ кие. Местами церновшпгое и скалистое побережье над самым урезом оборвано вертикальным уступом, наличие которого слс1 Ецирствснным методом, дающим количественное представление о глуби-по по створу, является способ Фааса, основанный на измерепнп оптической плот¬ ности негатива. 2 Нага г таз легче отмечает ничтожные лпиейпые объекты, нежели округ¬ лые пятна.
дует установить на аэроснимке по подчеркнутой гусгий тени. Дерновины на побережьях часто связаны с оплывипами и тряси¬ нами и ненадежны для выхода на берег механизированных сил. Геолог должен учесть и возможность наличия на берегах ополз¬ невых участков, отличающихся своеобразными чертами микро¬ рельефа. Граница смоченного и сухого леска, вследствие образования уступа и скопления выброшенных предметов, наблюдается на снимках весьма отчетливо. Обычно она представляет тонкую линию более темного, чем пляж и вода, цвета. В случае валунных и ка
Рис. 104. Аэроснимок реки со следам «вееров блуждания» . мелистых типов побережий получается полоса светлого тона.
Урез выходит менее четко, но он не маскируется водной раститель¬ ностью. Иногда можно наблюдать концентрические полоски, фик¬ сирующие нагромождение прибоем валов при высокой и низкой воде. Болес трудно дешифрировать урез прп дерновинном побе¬ режья, при наличии сходящих в воду земноводных растений, заиления и развития растительности на воде (например, на водохранилищах >. На аэроснимках возможно определить направление и скорость течепия рек, распределение г дубин. Направление устанавливается по конфигурации берегов и островов, а также по светлым бурунам параболического вида, образующимся при обветривании быстрыми потоками подводных препятствий. При медленных по¬ токах направление преобладающих течений можно установить по изгибу кос отложений, по следам «вееров блуждания» (рис. 104)
Поверхностная скорость может быть определена по перемеще нию свободно плавающих предметов между известными промежугками. В качестве опыта применялось сбрасывание на поток свободно плавающего буйка с маркирующей окраской и фотографированием его при нескольких экспозициях. Внимательный анализ реки позволяет дешифрировать расположение направлений и характер переката, могущего служить бродом. Труднее распознаются возможные места переправ в мутных потоках, несущих большое количество взвешенных частиц. Для установления глубип полезно определить тип зарослей у берегов, так как в настоящее время для различных геоботанических районов н типов потоков установлены определенные зоны растительности в зависимости от глубины. Распределение глубип по профилю потока познается по фор¬ мам рельефа берегов и по форме самого потока в плане, т. е. по морфологии ложа реки. Известно, что реки на равнинах имеют в плане извилистую форму, причем правый берег оказывается более высоким и крутым, подмываемым и обрушивающимся, а левый— низким, пологпм, намываемым. Закон Фарга дает указания и на закономерность изменения глубип в потоке. Исходя из гидравлики потока, напомним, что наибольшие глубины прижаты к крутому берегу и находятся, примерно, на одной трети расстояния от места наибольшей крутизны до точки перегиба меандры ниже по течению. Болота — избыточно увлажненные территории, покрытые по¬ стоянно нарастающим вверх слоем торфа, образующимся из растущих на поверхности массива растений. Встречаются болота преимущественно в зоне лесных ландшафтов, в областях, захва¬ ченных четвертичным оледенением. Болота ограничиваются «суходолом». Торфяные грунты резко отличаются от окружающих грунтов изменчивостью свопх технических свойств (степень раз¬ ложения, влагоемкость, связность и прочность дернины, характер и мощность промерзания, быстрота оттаивания). Большое вначение имеет оценка проходимости болот на основе аэрофото-съемочпых материалов. Зимой болота на аэроснимках почти неопределимы, летом болота на аэроснимках выходят в темных то¬ пах. Темный тон изображения обусловливается наличием в почве большого количества влаги и темпозеленой окраской растений, прорастающих па болотах. Более темные пятна (почти черные) представляют лужи волы. При наличии кочек, осоки и тростника болота получаются пятнистые. При дешифрировании болот нужпо быть очень осторожным, так как изображение их имеет большое сходство с изображением мокрого луга или гари (горелого леса). На аэроснимках (по Е. А. Галкиной) хорошо выделяются три основных вица торфяных грунтов:
1. Торфяпо-древесный с обилием погребенных в торфе древесных остатков (стволов, ппей), с относительно малой влажностью и слабой промерааемостью.
2. Торфяно-травяные с почти полным отсутствием древесного остатка, относительно большой влажностью и сильной промерзавмостью.
3. Торфяно-моховые с малым количеством или отсут ствием погребенной древесины, различной степенью влажности и промерзаемости. Первый впд болот в естественном состоянии обычно покрыт густой древеспой растительностью, но сами деревья имеют меньшие размеры, чем деревья на суходоле. Поэтому на аэроснимках их можно хорошо выделить (рис. 105).

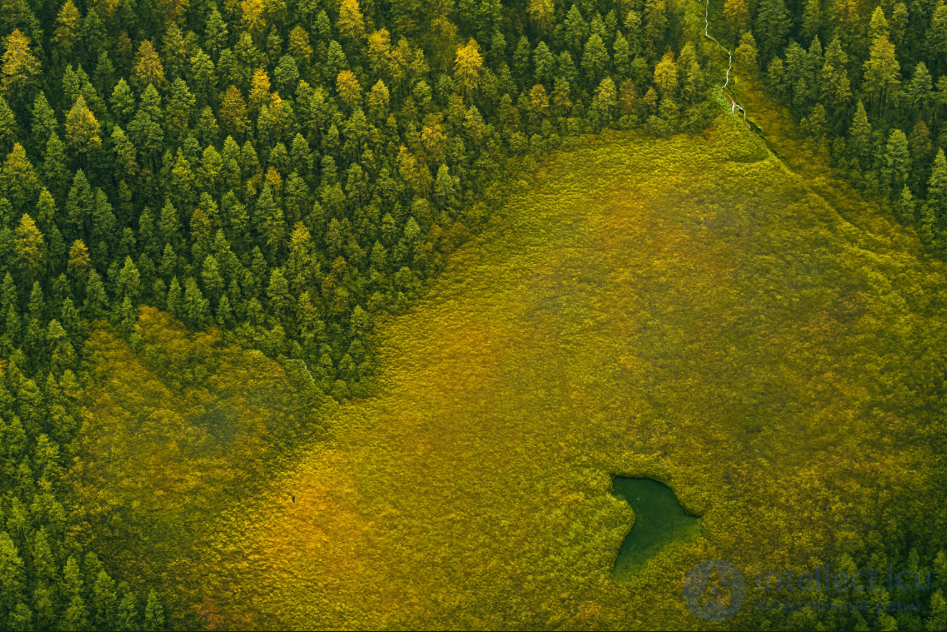

Рис. 105. Аэроснимок болотного массива (торфяно-древесного тела). Хорошо видна мелкозернистая структура поверхности болота, заросшего мелким лесом, и крупнозернистая структура леса на окружающем ухдоло. По снимку можно установить формы_ заросшего водоема и место питающего протока.
Второй и третий виды болот различить труднее, так как мелкая дикая растительность не получается на аэроснимках. На последних фиксируется, главным образом, степень обводпеиности по¬ верхности (сильно увлажненные участки выходят темносерыми или черными). Укажем на косвенные признаки, позволяющие отличить торфяно-травяпые болота от торфяно-моховых. Первые обычпо покрыты хвощами, тростниками, осоками. болотным разнотравьем. Массовое развитие растительности возможно лишь при увлажнении проточными водами, т. е. когда участок расположен вдоль берегов реки или над их уровнем (сплавинные
болота). Форма участков торфяно-травяных грунтов будет большей частью лентовидной с гладкой поверхностью. Торфяио-моховые грунты, как правило, располагаются вдали от ручьев и рек в условиях застойного увлажнения в западинах и других отрицательных элементах рельефа. В них часто встречаются замкнутые озерки. Вследствие различной влажности, на аэроснимках они получаются в различных тональностях. Кроме того, болота с подобными грунтами занимают наиболее крупные пространства и иосят комплексный характер, т. е. можно выде¬ лить закономерное чередование отдельных участков, обладающих одинаковыми техническими свойствами (сфагново-кустарниковые, сфапюво-пуппщсвые н т. д.). В ряде районов топФяло-древесные
Рис. 106. Аэроснимок части мохового болотного массива (слева) и его схема (справа). Суходолы, покрытые лесом, показаны темным тоном. Но окраинам сфагново-кустарнпчкогое юлою (ф). В середине болота веерообразно сходящимися линиями (пунктир) показано направленно поверхностного стока (по Е. А. Галкиной).
грунты образуют кольца вокруг территорий, занятых торфяно¬ моховыми группами (рис. 106). Мы приводим схему наиболее часто встречающихся в природе типов болотистых массивов (рис. 107). Лед выходит иа аэроснимках в виде поверхности светлого тона с характерным рисунком. При съемке крупных масштабов на снимках впден весьма типичный структурный рисунок рельефа снегового покрова (заструги, сугробы). Весьма характерен «вид реки во время ледохода (рис. 108). Молодой и тонкий лед без снегового покрова фиксируется в виде оконтуренной поверхности темного топа, мало отличающейся от поверхности воды. Весьма реально выделяются в виде светлой сетки линии разной толщины трещины. Необходимо определить густоту трещиноватости, преобладаю¬ щее направление относительно оси течения и берегов водоема»

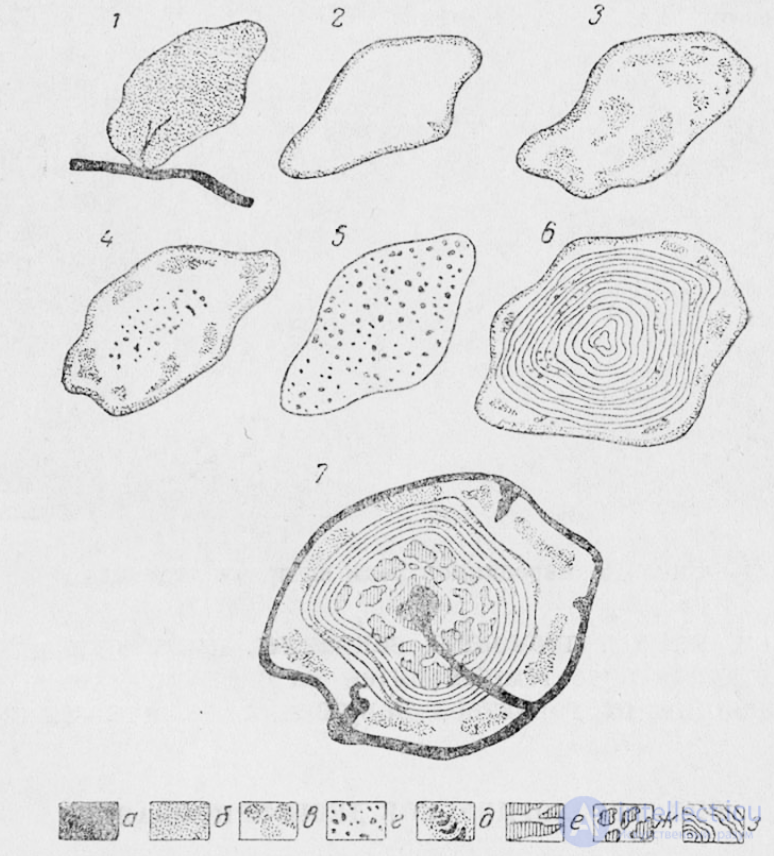

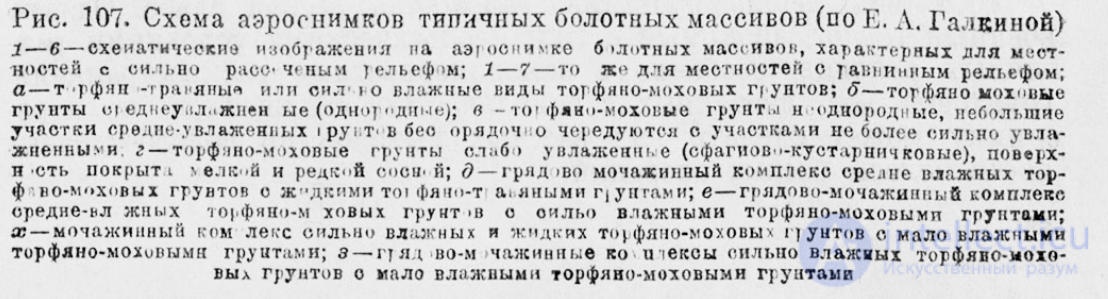

Рис. 107. Схема аэроснимков типичных болотных массивов (по Е. А. Галкиной)
| № | Тип местности | Характеристика |
|---|---|---|
| 1–6 | Местности с очагово расчлененным рельефом | Схематическое изображение болотных массивов на аэроснимке |
| 1–7 | Местности с равнинным рельефом | То же, но для равнинных участков |
| Символ | Описание |
|---|---|
| а | Торфяно-моховые группы или синтетически влажные виды торфяно-моховых групп |
| б | Торфяно-моховые группы, сцепленные в один синтетический комплекс, с участками средне-влажных групп, чередующихся с более влажными |
| в | Сильно сцепленные торфяно-моховые группы, поверхность покрыта очагами редких или сильно влажных групп |
| г | Средне-влажные участки среди сильно торфяно-моховых групп, с обилием влажных групп |
| д | Моховый комплекс: сильно влажные и жгучие торфяно-моховые группы, участки с мало влажными группами |
| е | Гляцио-водные участки с очагами сильно влажных торфяно-моховых групп в окружении мало влажных |
наименьшие размеры нетронутых полей в местах, интересных с точки зрения боевых операций, так как это важно для определения прочности ледяпого покрова (для устройства временных аэродромов, для прохождения танков, артиллерии и т. д.).

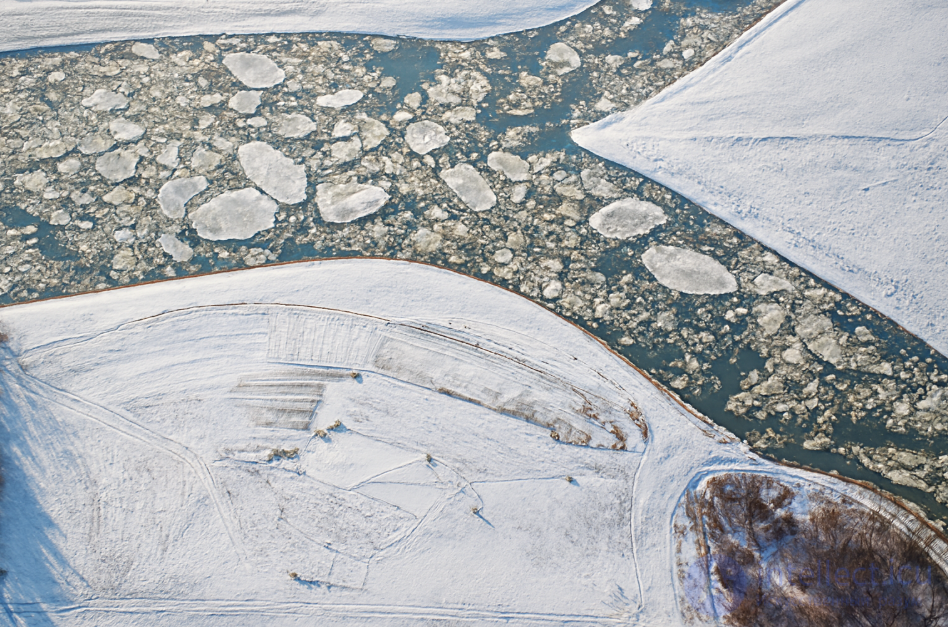

Рис. 108. Аэроснимок реки во время ледохода.
Полыньи, майны, промоины, закраины, выработки и крупные лупки выходят в виде темных пятен на светлом фоне с окаймле нием, зависящим от характера нарушения целостности ледяного покрова.
Исследование, описанное в статье про гидрологическое дешифрирование, подчеркивает ее значимость в современном мире. Надеюсь, что теперь ты понял что такое гидрологическое дешифрирование и для чего все это нужно, а если не понял, или есть замечания, то не стесняйся, пиши или спрашивай в комментариях, с удовольствием отвечу. Для того чтобы глубже понять настоятельно рекомендую изучить всю информацию из категории Военная геология
