Привет, Вы узнаете о том , что такое техника дешифрирования аэрофотоснимков, Разберем основные их виды и особенности использования. Еще будет много подробных примеров и описаний. Для того чтобы лучше понимать что такое техника дешифрирования аэрофотоснимков , настоятельно рекомендую прочитать все из категории Военная геология.
1) морфографическое дешифрирование, состоящее из визуального рассматривания, определения и характеристики исследуемых по аэрофотоснимкам объектов;
2) морфометрическое дешифрирование, слагающееся из различного вида измерительных исследований содержания аэрофотоснимков (Викторов, 1947);
3) инструментальное дешифрирование, состоящее из фотометрических исследований аэронегативов.
По степени втоматизации
Количественное, инструментальное, автоматизированное и автоматическое дешифрирование.
Результаты визуального дешифрирования нередко носят субъективный характер, поэтому важно объективизировать этот метод получения информации, вводя в него меру и число. При применении наблюдательных и измерительных приборов говорят об инструментальном и измерительном дешифрировании; если результат дешифрирования получен на основе числовых характеристик изображения, то дешифрирование называют количественным. Всегда стремились автоматизировать в целом эвристический процесс дешифрирования, поэтому в учебных пособиях по дисциплине встречаются термины — автоматизированное и даже полностью автоматическое дешифрирование, которое по праву относится к фундаментальному научному направлению — распознаванию образов.
Сложности компьютерного дешифрирования.
С распространением персональных компьютеров дешифрирование стали чаще подразделять на визуальное, при котором, как и прежде, результат достигается человеком, использующим свою зрительную систему и интеллект, и компьютерное, когда это поручается (как правило, частично) электронно-вычислительной машине.
Задача компьютерного дешифрирования снимков сводится к классификации -- последовательной «сортировке» всех пикселов цифрового снимка на несколько групп.
Для этого предложены алгоритмы классификации двух видов -- с обучением и без обучения (кластеризации - от англ. «скопление, группа»).
При классификации с обучением пикселы многозонального снимка группируются на основе сравнения их яркостей в каждой спектральной зоне с эталонными значениями.
При кластеризации же все пикселы разделяют на группы-кластеры по какому-либо формальному признаку, не прибегая к обучающим данным. Затем кластеры, полученные в результате автоматической группировки пикселов, дешифровщик относит к тем или иным объектам.
Недостаток метода:
* результаты не всегда объективны (достоверность всего 60-80%);
* метод не совсем самостоятельный (часто помогает и дополняет исполнитель).
Вкратце приведем некоторые сведения о технике дешифрирования, касающейся основных признаков и способов стереоскопического изучения.
При дешифрировании пли интерпретации аэроснимков, не касаясь их спектрофотометрического изучения и анализа корреляционных рядов, приходится учитывать следующие основные
признаки:
1) размеры изображения,
2) формы объектов,
3) тон,
4) тени.
т – знаменатель численного масштаба,
l – длина линии на снимке, см,
L – длина той же линии на местности, см.
1) если дешифрирование формы объекта недостаточно для его определения;
2) если два или несколько объектов, будучи одинаковыми или близкими по форме, отличаются своими размерами;
3) если размер служит важной характеристикой объекта.
Размеры изображения зависят от масштаба съемки. Об этом говорит сайт https://intellect.icu . Для определения истинного размера объекта надо измерить величину его изображения и умножить ее на знаменатель численпого масштаба
съемки. Обычно при дешифрировании сравнивают размеры интересующего пас
объекта с величиной тех

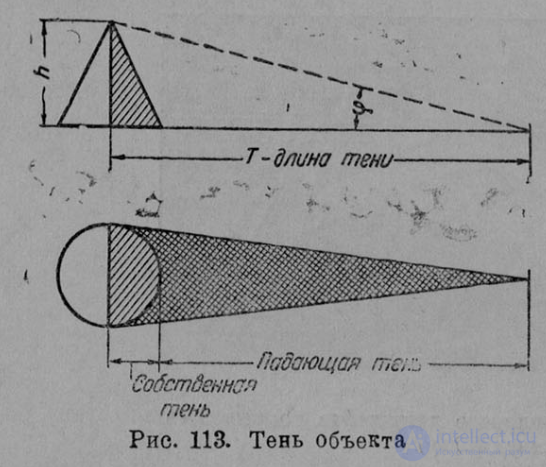

Рис. 11З. Тень объекта объектов, подлинные размеры которых известны например, по длине товарного вагона можно определить размеры железнодорожной станции).
Опыт показывает, что для быстрого и правильного определения объекта необходимо, чтобы размеры его на снимке были не
менее 1 льи2. В некоторых случаях для рассматривания употребляются лупы с увеличением в 3—4 раза.
Форма объекта—важный признак при дешифрировании, так как, если на местности мы имеем различные фигуры, то на
плановом снимке они представляются геометрически подобными плоскостными изображениями. При неровной местности геометрическая связь между снимком и местностью усложняется.
Тон — степень почернения фотографической бумаги. Всякий
объект легко дешифрируется, когда его изображение отличается
по тону от окружающих, тем более, что чувствительность фотографических пластинок к различным световым лучам неодинакова,
о чем говорилось выше.
Тени помогают распознавать дешифрируемые объекты. На снимке без теней все предметы кажутся совершенно плоскилги,
при наличии же теней они приобретают рельефный вид. При дешифрировании, как и при маскировке, следует различать тепи
собственные и падающие (рис. 113). По теня определяют высоту наблюдаемых объектов.
Представим себе выступающую скалу. Высота скялы в натуре
=
По аэроснимку
где I —длина тени на снимке;
п—знаменатель численного масштаба съемки.
Часто употребляется другой способ, основанный на том. что длина тени пропорциональна высоте предмета, т. е. если одни предмет выше другого, то и тень его вдвое длиннее, и наоборот.
Для определения, например, высоты 11? сравнивают длину тени 7?
(по снимку) с длиной тени й другого предмета, высота которого известна: ’
Для рассматривания аэроснимков пользуются лупами. Наиболее удобны лупы с 2—4-кратным увеличением.
При дешифрировании употребляются стереоскопы. В полевых условиях можно применять самые простые стереоскопы или лаже специальные лорнеты и очки. Чтобы получить пространственное впечатленпе. рассматривание ведется по двум взаимно перекрывающимся снимкам, называемым стереопарой. Аэроспимки помещают таким образом, чтобы расстояние между однородными контурами было равно расстоянию между глазами,т. е. 6—7 см.
Описанпе стереоскопов и приемы их пользования приводятся в специальных руководствах.
Пепел обычным ряссматрпгяппем я проспимков стерсо^»-*оппческое изучение пм^рт слечуютпие важные пг^пптшсстпя:
I. Дает наглядное прелетавлеипе о рельефе местппети. Степень рельефности бучат лавпспть от масштаба сппмкл. Чем крупнее масштаб, тем более пельефппй бу чет казаться местность.
2. Приносит хпроптпр результаты при ряслмотренпи насоленных пунктов, жопспепдогожтплх станций и других построек, выдающихся над поверхностью
земли.
3. Облегчает растппфровку полевых фортификационных сооружений и, в связи с ощущением рельефа, выя^пепие пх «трактора и назначения.
4. Помогает обеделовдть внутренность лесов, пишите части долип, дно чожбпп. овраги и т. д.
5. На снимках, еле ля иных весной пли осенью, влажная поверхность земли выхолит очень трмеой и многие детали лучше рассматриваются при стереоскопическом поучении.
в. Помогает тт-хождению предметов, пкряпт^пиьтх под фон окружающей
местности, если эти предметы обладают рельефностью.
При дешифрировании с помощью стереоскопов необходимо
учитывать геометрическпе признаки объектов, изменение Формы и длины в зависимости от солнцестояния и иметь как бы эталоны теней для наиболее типичных предметов (например, водокачек, деревьев и т. д.). Необходимо также учитывать и то, что
тень будет искажена при проектировании на неровную поверхность, и помнить, что при маскировке сознательно стремятся исказить тень объектов или создать противотепевые формы
(с пологими скатами). В ряде случаев в тепи могут скрываться
те или иные предметы млн войсковые соедипеппя.
Аэроснимки надо рассматривать таким образом, чтобы тени
расположились по направлению освещения, т. е. чтобы аэроснимок был так ориентирован относительно направления освещения,
как была расположена сама местность в момент съемки относительно положения солнца. Например, если свет падает на
азроеннмок из окна с левой стороны (слева направо), то тени па
рассматриваемом аэроснимке также должны быть направлены
слева направо.
Соблюдение этого правила очень важно. В противном случав может получиться неправильное впечатление от снимка: возвышенности будут казаться углублениями и наоборот. Тепи дают также возможность определить положение на аэроснимке линии
север—юг.
На основе изучения аэроснимков, и их дешифрирования
необходимо составлять карту-схему 'аэроснимка, где должны быть
показаны основные элементы, подлежащие главному вниманию.
В соответствии с конкретными задачами дешифрирования вырабатывается та или иная четкая простая легенда. Вполне естественно, что в системе военно-геологических карт схемы
с аэроснимков должны занимать не последнее место.
Форма объектов является существенным демаскирующим признаком.
Один из основных законов передачи формы заключается в том, что плоские горизонтальные фигуры, имеющиеся на местности, изображаются на плановом аэрофотоснимке геометрически подобными фигурами. Так, пересечение двух дорог на местности под прямым углом изображается на аэрофотоснимке пересечением уменьшенных двух дорог также под прямым углом; лиман овальной формы на местности изображается на снимке темным пятном также овальной формы.
Прямой признак дешифрирования – форма изображения объектов не требует специфической терминологии. Для определения формы фотоизображения объектов достаточно геометрических понятий о форме и представлений, принятых в соответствующих отраслях географии.
*Тоном фотоизображения называется степень почернения или яркость изображения. Темный тон соответствует большему почернению или малой яркости, светлый — меньшему почернению или большой яркости.
Тон изображения данного объекта колеблется в определенных пределах и зависит от очень многих условий освещенности поверхности, которая, в свою очередь, зависит от угла наклона солнечных лучей к поверхности, структуры поверхности, способности вещества поверхности рассеивать свет, от цвета поверхности, цветочувствительности негативного материала, бумаги и т. д.
Тон фотоизображения зависит от угла наклона солнечных лучей. Наиболее освещенными являются поверхности, расположенные перпендикулярно к потоку солнечных лучей, наименее – поверхности, параллельные ему. Зависимость между степенью освещенности объекта и яркостью его фотоизображения прямая, то есть наиболее освещенные поверхности изображаются наиболее светлым тоном.
Гладкая, или зеркальная поверхность отражает падающий на нее свет в одном направлении, согласно закону, по которому угол падения лучей равен углу отражения
Матовая поверхность рассеивает свет равномерно во все стороны вследствие незначительных неровностей ее, поэтому тон матовой поверхности во всех направлениях однородный
Шероховатая поверхность, имеющая неровности, отбрасывающие тени. Такая поверхность состоит из освещенных и неосвещенных участков.
Чрезвычайно ценным качеством фотографического слоя является то, что он в состоянии реагировать даже на такую яркость, которая не может быть ощутима глазом человека, но которая, при условии достаточной экспозиции, оказывает фотохимическое действие на светочувствительный слой» (Господинов, 1957).
Исследование, описанное в статье про техника дешифрирования аэрофотоснимков, подчеркивает ее значимость в современном мире. Надеюсь, что теперь ты понял что такое техника дешифрирования аэрофотоснимков и для чего все это нужно, а если не понял, или есть замечания, то не стесняйся, пиши или спрашивай в комментариях, с удовольствием отвечу. Для того чтобы глубже понять настоятельно рекомендую изучить всю информацию из категории Военная геология
