Привет, Вы узнаете о том , что такое возведение подземных построек, Разберем основные их виды и особенности использования. Еще будет много подробных примеров и описаний. Для того чтобы лучше понимать что такое возведение подземных построек , настоятельно рекомендую прочитать все из категории Военная геология.
Сооружение! фортификационных построек подземно-минным способом, когда работы ведутся под землей, не нарушая поверхности, имеет ряд преимуществ перед котлованным. Такие постройки имеют обычно мощное естественное перекрытие и совершенную маскировку. Недостатком их является сложность и трудоемкость работ и большая зависимость от геологических факторов, прежде всего от положения уровня подземных вод и характера пород. Не при всяких геологических и гидрогеологических условиях эти постройки осуществимы. Современные подземные постройки делятся по своему назначению на следующие: 1. Боевые постройки — огневые точки и наблюдательныекомандные пункты, выведенные из подземных сооружений. 2. Защитные — убежища для бойцов, помещения для штабов, склады боеприпасов и пр. 3. Постройки специального назначения — чаще всего крупные сооружения для размещения силовых, телефонных и телеграфных станций н т. д. 4. Минпые постройки — минные и контрминные системы для ведения подземной борьбы. Из всех этих видов подземных построек в меньшей степени находят применение боевые постройки п в большей степени — защитные (убежища). Подземные постройки являются в основном сооружениями долговременной фортификации. Чаще всего это специальные постройки, устраиваемые заблаговременно в пограничных и тыловых райопах. К ним относятся подземные ангары, базы для торпедных катеров, полводпых лодок, склады боеприпасов, подземпые ходы сообщения (потерны) п т. д. Самые распространенные из них: командные пункты на войсковых и ближних тыловых рубежах, убе8» жища для войск и командные пункты на дальних тыловых рубежах, подземпые ходы сообщения и связанные с ними постройки различного назначения (при позиционной войне). Существует мнение, что подземные постройки простейшего типа во многих случаях и на переднем крае обороны могут конкурировать с котлованными и др. При благоприятных гидрогеологических условиях и подходящем рельефе (пересеченная местность)

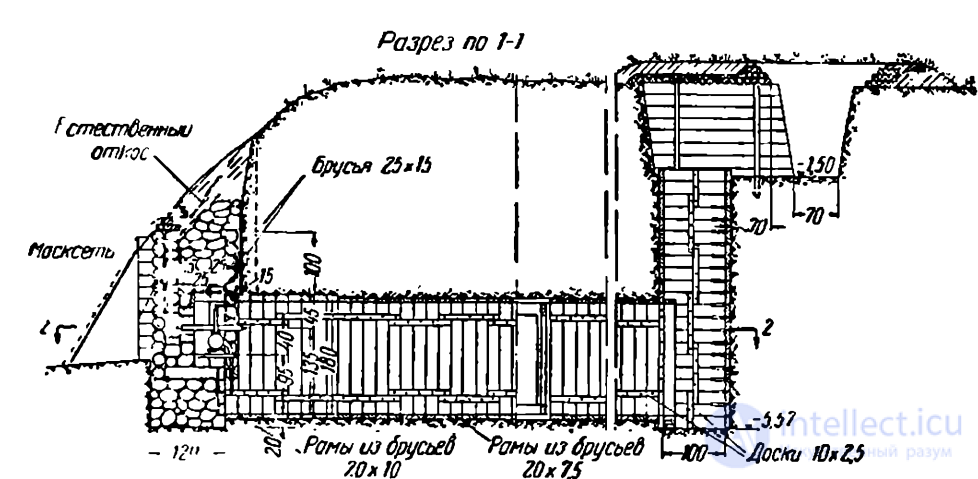

Рис. 2.^Огневая точка, возводимая подземным способом (размеры в см) простейшие подземные постройки могут возводиться даже при поспешном закреплении местности. Помимо этого, на крутых скатах целесообразно возводить подземным способом и другие фортификационные сооружения, как, например, командные, наблюдательные пункты, огневые точки (рис. 24) и т. д. Простейшими разновидностями подземных сооружений являются подбрустверные ниши, которые широко применялись в войну
1914—1918 гг. и применяются и в настоящее время; упрощенное подземное убежище на одно стрелковое отделение с двумя входами без всяких дополнительных боковых камер показано на рис. 25. Сравнение успеха работы по сооружению подземного и котлованного убежища с соответствующим расходом строительных материалов можно видеть из следующих данных (по Я. Галкину). Для возведения убежища подземного типа с объемом земляных работ 75 ле8 требуется 70—80 человекодней и 17,8 л® крепежного материала. При устройстве же убежища котлованного типа объем земляных работ возрастает до 290 л8, требуется 120 человекодней и увеличивается расход строительных материалов: крепежного 35 м3, бутового камня 45 м3 и цемента 6 т. Подземные постройки состоят из различных отдельных элементов (входов, шлюзов основных галлерей и пр.), каждый из которых устраивается различной конструкции, применительно к условиям местности. Основные подземные Рнс. 25. Схема подземного сооружения Галлереи ИСПОЛЬЗУЮТСЯ а—основная галлереи; 5—соедини ■ ел иная галлерея; как жилые помещения «—шахта: Я-зищнтмая толщч- (убежища), служебные помещения в командных пунктах, склады и т. п. Они делаются следующих размеров в свету: высотой 2 м и шириной 2—2,5 м. Соединительные галлереи служат для сообщения различных частей сооружения между собой. Они делаются высотой 2 л и шириной 1 м 'для галлерей сообщения и высотой 1 л и шириной 0.7 м — для вентиляционных галлерей. Входы (вертикальные — шахтные, наклонные— спуски и горизонтальные— штольневые) состоят из оголовка — части, непосредственно выходящей на дневную поверхность входной галлереи или колодца (шахты) и шлюза.
Для всех видов фортификационных построек обязателен расчет их защитных конструкций, а для подземных построек — естествел

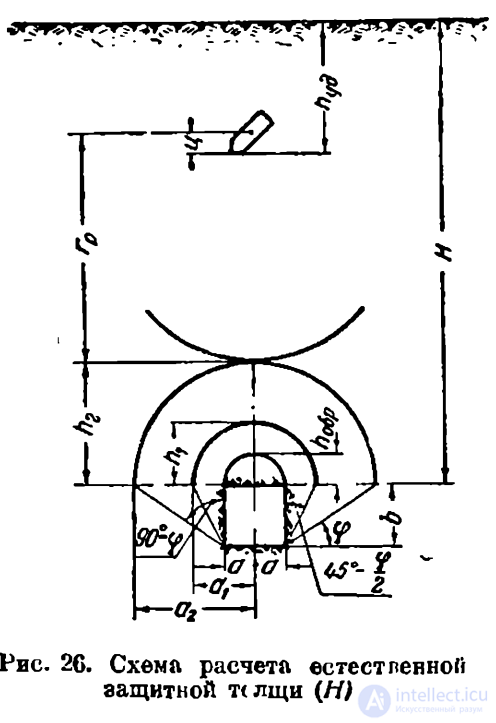

Рнс. 25. Схема подземного сооружения
а—основная галлереи; 5—соедини ел иная галлерея; —шахта: Я-зищнтмая толщч-
иой защитной толщи, состоящей из массива или напластования тех или иных пород в кровле построек. Разрушительное действие артиллерийских снарядов и авиабомб слагается из ударного и фугасного действия. Эти основные виды разрушения сопровождаются осколочным действием снарядов и бомб и действием взрывных воздушных волн. Ударное действие выражается нли в проникании снаряда и авиабомбы в защитную толщу на некоторую глубину, илн в пробивании ее. Величина ударпого действия зависит от конечной скорости снаряда (авиабомбы), его веса и угла встречи, т. е. от угла между касательной к траектории снаряда в точке его падения и нормалью к поверхности покрытия или стены. Глубина проникания снаряда или авиабомбы определяется по формуле:
где Ъуд—глубина проникания по нормали в лг;
Л—коэфициент, зависящий от формы снаряда пли авиа¬
бомбы (для фугасного снаряда 1; для бронебойного в бетоне 1,3, в грунте 1; для авиабомбы в бетоне 1,
в грунте 1,3—1,5);
—коэфициент податливости среды прониканию снаряда
(для растительного грунта 0,000013, глины, суглинка
0,0000065—0,000007, песка 0,0000045, скальных пород
0,0000016—0,000002); Р—вес снаряда (авиабомбы) в «?;
Я—диаметр снаряда (авиабомбы) в лс;
V—конечная скорость снаряда (авиабомбы) в момент
удара в м/сск (около 350 м!сск\
в—коэфициент, определяющий положение снаряда (авиа¬
бомбы) в конце проникания (для фугасного снаряда
в бетоне 2, в грунте 1; для бронебойного снаряда
в бетоне 1,5, в грунте 1; для авиабомбы 1);
а—угол встречи (его принимают в 40° и др.).
Рикошетирование снарядов или авиабомб может происходить
в случае скальных пород при угле встречи 60—90°. Об этом говорит сайт https://intellect.icu . а в случае
рыхлых пород —
65—75° до 90°.
Фугасное действие снаряда или авиабомбы в какой-либо среде
(породе, бетоне) заключается в образовании воронки или с^юры
сжатия непосредственно вокруг места расположения снаряда,
сферы разрушения и сферы сотрясения, в пределах которых воз¬
можны повреждения построек. При недостаточной величине за¬
щитной толщи с противоположной действию снаряда стороны по¬
крытия получается откол.
Размеры фугасного действия снаряда или авиабомбы опреде¬
ляются по формуле:
где т—радиус сферы сжатия, сферы разрушения или откола (*«, гр, го) в лг; к—коэфициент податливости среды взрыву, разрушению или отколу (кез в растительном грунте 0,06, в песке 0,45, в глине 0,34, в скальных породах 0,25; кр в растительном грунте 1,07—1,4, в песке 0,07—1,4, в глине 0,88—0,96, в скальных породах 0,86—0,92; к0—в армированном бетоне 0,42—0,52); С—вес заряда ВВ, в «г.
где —глубина воронки в л;
гы—радиус сферы сжатия в
ц—расстояние от центра заряда до поверхности, на ко¬
торой лежит снаряд или авиабомба, в м.
Глубина воронкн (в ж) от суммарного разрушительного дей¬
ствия удара и взрыва снаряда (авиабомбы) определяется по фор¬
муле:
Величина защитной толщи покрытия (в л), обеспечивающей от откола, определяется по формуле:
В защитной толще можно выделить два слоя: слой, которым поглощается проникание снаряда или авиабомбы, и слой, в котором полностью локализуется действие взрыва. Общая толщина этих двух ограждающих слоев (Н0<р.) должна обеспечивать подземную постройку от действия удара и взрыва снаряда и быть достаточно прочной в качестве несущей конструкции. Для смешанной конструкции и подземных построек необходимая защитная толща (в л) определяется как сумма глубины проникания и сферы разрушения по формуле:
При определении общей толщины естественной защитной толщи следует учитывать еще естественный свод обрушения (Ло^). Его определяют по наиболее простой формуле ПротоДьяконова, считающего, что этот свод имеет параболическую форму:
где кОбР—высота естественного свода обрушения в л; а—половина пролета выработки в л; /—коэфициент крепости породы (см. табл. 1, стр. 40—41). Свод давления, высотой 1н (рис. 26), получается вследствие некоторой подвижки пород со стороны стен, даже если они и закреплены или одеты, так как между одеждой и породами обра
зуются небольшие пустоты. Угол между плоскостью скольжения и вертикальной плоскостью принимают равным половине угла. 90 — V или 45 — . Свод давления определяют из выражения:
где Ь—высота выработки в м\ <Р — угол естественного откоса. Точно так же находят высоту свода максимального возможного обрушения
Общая толщина естественной защитной толщи определяется по формуле:
В неустойчивых породах
величину свода обрушения не
принимают во внимание, чтобы
не создавать излишнего заглубления построек. В соответствии с характером пород и калибром снарядов размеры защитной толщи,
изменяются. В зависимости от
увеличения мощности артиллерийского огня толща перекрытия, до 1916 г. определявшаяся в 5 л, после 1916 г. увеличена до 7—8 м.
В настоящее время есть
предложение применять для
расчета упрощенные формулы,
которые не учитывают свод да¬
вления. В таком случае размеры защитной толщи оказываются
уменьшенными, что видно из следующих пифр (для средних пород):
для легких и противоосколочных построек —
3,5 м, » усиленных построек —5,5 »
» тяжелых построек —
7,0 »
Эти величины оказываются очень важными для военного гео¬
лога потому, что определяют оптимальную глубину посадки
подземных сооружений, которая при средних породах (глины) для тяжелых построек будет выражаться величиной 9—10 м, с учетом высоты построек в 2 м. Глубина посадки определяет и глубину разведочных работ, необходимых для выяснения геологического строения местности и положения уровня грунтовых вод, которые не должны затоплять подземные сооружения. Для характеристики мощности защитной толщи в различных породах, обеспечивающей от снарядов и авиабомб, приведены табл. 7 и 8.
В табл. 9 даны сравнительные величины защитной толщи с учетом п без учета свода давления. Все полевые и другие подземные постройки предъявляют следующие тактико-технические требования к геологии и гидрогеологии: 1) оии должны располагаться с сохранением естественной защитной толщн, противостоящей заданным средствам поражения, 2) породы должны быть легко разрабатываемы, несыпучи и газо* непроницаемы, 3) уровень подземных вод должен располагаться настолько низко, чтобы не затоплять подземных построек, 4) подземные постройки не должны встречать напорных вод, 5) гидрогеологические условия должны способствовать получению подземных вод из самих построек. Выяснение глубины посадки подземных построек с учетом их высоты п защитной толщи является основным вопросом, который должен быть прежде всего разрешен при строительстве подземных ■сооружений. Величина заглубления подземной постройки определяется в первую очередь геологическими и гидрогеологическими особенностями местности.
В прошедших войнах для различных военных целей довольно широко использовались естественные пещеры, ранее устроенные подземелья, а также горные выработки (рудничные шахты, штольни и нр.). В первую мировую войну пещеры очень широко использовались всеми воюющими армиями для устройства убежищ» складов -боеприпасов и продовольствия, конюшен, гаражей, сараев и т. и. Из них иногда начинали минные галлереи. Особенно интенсивно использовались пещеры <в Северной Франции (в районах Пикардии, Артуа и в окрестностях Комбр). Там пещеры приурочены к мелу и известнякам и имеют обычно устойчивую сводчатую форму. Слой породы в потолке достигает иногда толщины 20 м и довольно хорошо предохраняет пещеры от снарядов самых крупных калибров. Отдельные пещеры простираются на несколько километров, площадь же их иногда превышает 10 000 м3. Характерно, что вначале пещеры обнаруживались немцами лишь случайно, позднее же онн начали, по указанию геологов, специально их отыскивать. Особенно много пещер встречалось в карстовых районах на территории бывшей Австро-Венгрии. В большинстве случаев здесь развиты вертикальные пещеры наподобие шахт и расщелины, к
торые менее удобны для использования. Тем пе менее в ннх часто
устраивались убежища в несколько этажей. Горизонтальные пе¬
щеры в этом районе встречаются гораздо реже н часто обводнены
.(«водяные» пещеры). На плоскогорье Дебероо-Коминино (на австрийско-итальянском
фронте первой мировой войны) австрийцами использовались в ка¬
честве убежищ многочисленные конусообразные понижения на
местности («долины»), в которых размещались отдельные войско¬
вые подразделения —
взводы, батальоны, полки. Позднее эти «до¬
лины» начали приспосабливать в качестве входов в подземные
убежища.
Пещеры встречаются и на территории многих других европейских и азиатских стран (Болгарии, Румынии, Греции, Албании,
Италии, Испании, Ирана, Китая и т. д.).
В Европейской части СССР пещеры встречаются также до¬
вольно часто, а именно в Прибалтике, в некоторых центральных
районах и, наконец, на юге. Особенно много пещер значительных
размеров, представляющих большой интерес в военном отношении,
имеется на юге—в Крыму.
Как известно, подземные сооружения и пещеры широко исполь¬
зовались при обороне Севастополя в 1941—1942 гг.
Для военных нужд наибольшее практическое значение имеют,
как и любая другая подземная постройка, только те пещеры, ко¬
торые отвечают определенным тактико-техническим требованиям.
Главнейшие требования сводятся к тому, чтобы пещера была су¬
хой и имела несколько выходов, расположенных на некотором
расстоянии друг от друга, чтобы в кровле пещеры была достаточ¬
ной мощности защитная толща пород, чтобы эти породы не были
трещиноватыми и в пещеру не могли проникнуть отравляющие
вещества—жидкие и газообразные.
В задачу военного геолога входит определение состава пород,
слагающих кровлю пещер, степени их трещиноватости и толщины.
Из опыта мировой войны 1914—1918 гг. известно, что военные ин¬
женеры, недостаточно знакомые со свойствами пород, залегающих
в потолке пещер, недоумевали, когда снаряды и бомбы крупных
калибров вызывали разрушения в пещерах с потолочной толщей
пород в 20 л. Они выпускали из виду то обстоятельство, что помимо
механических свойств пород большое значение имеют еще раз¬
меры пролетов, условия залегания пород и их трещиноватость. При
больших пролетах в трещиноватых породах, если потолок даже и
не пробивается, нередко происходят отколы глыб и завалы породы.
Поэтому при больших пролетах для усиления устойчивости по¬
толка пещеры устраиваются колонны и т. п. Для защиты от об¬
воднения пещер просачивающимися в дождливый период с поверх¬
ности водами делаются на некотором расстоянии от потолка водо¬
непроницаемые крьппи и навесы.
Все это свидетельствует о том, что при решении вопроса об
использовании пещер для тех или иных военных целей необхо¬
димо обладать целым рядом сведений геологического характера.
98
ЛИТЕРАТУРА
I. Александров Е. В. Краткий исторический очерк развития инже¬
нерных войск русской армии. Изд. ВИА КА им. Куйбышева, 1640.
2. Велсконь А. П. Фортификация в горах. Военнздат, 1841.
3. Величко К. И. Крепость до и после мировой войны. Москва, 192?.
4. Боевой устав пехоты Красной Армии. НКО, 1942.
5. Г а л к н и Я. Г. Полевые подземные постройки. Военио-инженерный
журнал з, 1942.
6. Галкин Я. Г. Об определепин горного давления при расчете тон¬
нельной обделкн. Основания и фундаменты. Труды Моск, ин-та транспорта.
Трансжелдсрнздат, 1937.
7. К а чу гии Е. Г. Устойчивость откосов противотанковых рвов и
эскарпов. Госгеолиздат, 1942.
8. Людвиг Макс. Современные крепости. Военпздат, 1940.
9. Молчанов А. и Галкин Я. Устройство оборонительной полосы
в различных условиях местности. «Военная мысль> № 10. 1942.
10. Молчанов А и Галкин Я. Окопы для артиллерии. Артил¬
лерийский журнал М б—6, 1943.
11. Молчанов А. и Га лкии Я. Система траншей и ходов сообще¬
ния. «Военный вестник» № 9—10, 1943.
12. Наставление по инженерному делу для пехоты РККА (Пнж-П-зэХ
Военнздат, 1941.
13. Наставление для инженерных войск. Полевая фортификация (ПФ-43),
ч. I, II, ГП. НКО, 1943.
14. Никольский Л. Полевые фортификационные сооружения. Военноинженерный журнал № Б—6 1943.
15. Оборона и полковые фортификационные сооружения немецкой армии.
Военнздат, 1942.
13а. Попов В. В. Сборник упражнений по геологии и гидрогеология. Изв. ВИА КА пи. В. В. Куйбышева, 1936.
16. Прибыльскяй М. П. Противотанковые препятствия. Госвоениздат.
1941.
17. Руководство для действий войск в горах. Ч. I и П. Воеппздат, 1942.
18. Савич П. Л. и Борисов Ф. В. Полевые подземные постройки.
Военнздат, 1941.
19. Ушаков Д. Фортификация. Военнздат, 1940.
20. У ш а к с в Д. Инженерное обеспечение боя. «Военная мнсть» № 7, 1942.
21. X р е н о в А. Линяя Маннергейма. Сборник «Бои в Финляндии»,
Воеииадат, 1941.
22. Энгельс Ф. Избранные военные произведения. Т. I и II, Воен¬
нздат, 1941.
23. Я к о в л е в Б. В. Современные военно-инженерные подготовки вос¬
точной границы Франции. Изд. ВИА КА нм. Куйбышева, Москва, 1938.
Исследование, описанное в статье про возведение подземных построек, подчеркивает ее значимость в современном мире. Надеюсь, что теперь ты понял что такое возведение подземных построек и для чего все это нужно, а если не понял, или есть замечания, то не стесняйся, пиши или спрашивай в комментариях, с удовольствием отвечу. Для того чтобы глубже понять настоятельно рекомендую изучить всю информацию из категории Военная геология
