ПАДАЮЩАЯ ТЕНЬ ОТ ТОЧКИ, ПРЯМОЙ И ПЛОСКОЙ ФИГУРЫ (СПОСОБ СЛЕДА ЛУЧА)

Чертеж любого сооружения состоит из отрезков прямых или кривых линий, которые в совокупности могут представлять различные геометрические формы. Для построения теней от прямой линии достаточно построить тень от точек, ограничивающих отрезок линии. Для кривых линий берут несколько промежуточных точек и соединения из получают тень от линии. Тень от точки на какую–либо поверхность (рис. 2) является точкой пересечения с этой поверхностью луча света, проведенного через данную точку. От точки, расположенной в пространстве тень может падать или на пл. π1 или π2 .

На рис.2 показано построение тени точек А и В на эпюре.

Из двух теней А^Т и Aу ^Т, В ^Т и ВУ^Т , первая А^Т , В^Т будет реальной, действительной, вторая АУ^Т , ВУ ^Т- мнимой

Чтобы построить тень прямой линии или плоской фигуры на одну плоскость проекций, достаточно построить реальные тени точек, концов отрезка, или точек (вершин) плоской фигуры (рис. Об этом говорит сайт https://intellect.icu . 3).

Если тень прямой линии, плоской фигуры падает на две плоскости проекций, необходимо построить мнимую тень одной из точек (рис. 4).

На рис. 3 и 4 показано построение тени от геометрических образцов общего положения. Рассмотрим построение тени прямых частного положения. Прямая уровня – прямая параллельная одной из плоскостей проекции (рис. 5).

Тень от отрезка прямой, параллельного плоскости, равна и параллельна самому отрезку. Прямая проецирующая – прямая перпендикулярная плоскости проекций (рис.6).

Тень прямой, перпендикулярной плоскости, совпадает с проекцией светового луча.

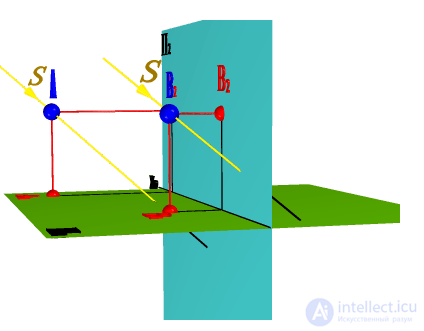

Построение действительных и мнимых теней точек А и В на модели.

Построение действительных и мнимых теней точек А иВ на эпюре.
