Построение перспективы способом сетки — это третий метод архитекторов, применяемый для сложных объектов, когда обычные точки схода неудобны. Он основан на наложении сетки на картинную плоскость и переносе координат объекта, что позволяет точно передавать пропорции и перспективные искажения.
Этим способом строят перспективы с высоким горизонтом генеральных планов застройки участков; сооружений, имеющих в плана сложную конфигурацию; плоских орнаментов.
Сущность способа состоит в том, что на плане вычерчивают сетку, приняв сторону квадрата (ячейки) за единицу длины; строят перспективу сетки, наносят контуры плана в соответствующих, квадратах перспективы и затем с помощью "масштаба высот" определяют перспективы пространственных точек (вертикальных ребер).
Рассмотрим пример построения перспективы участка застройки методом сетки (рис. 28)

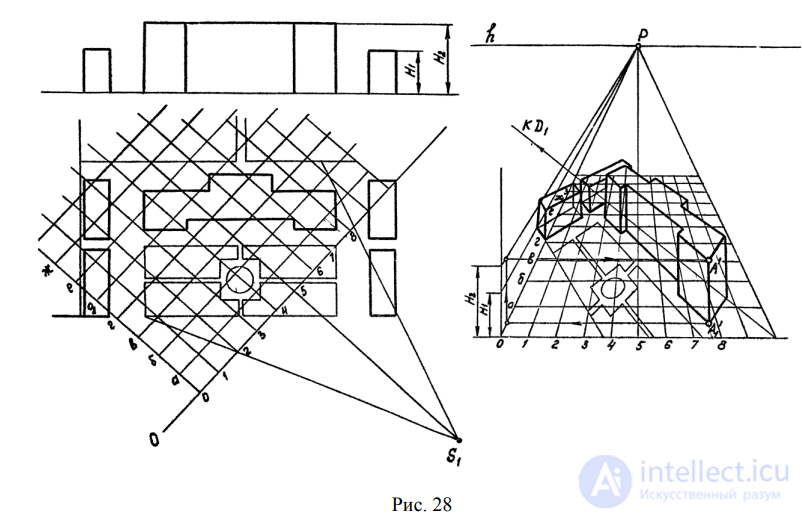

рис. 28 построение перспективы участка застройки методом сетки
1. Вычерчивают план и фасад участка.
2. Выбирают точку зрения в соответствии с рекомендациями, данными выше, т.е. на плане проводят основание картины и выбирают положение точки стояния. На фасаде проводят линию горизонта на уровне, превышающим в два - три раза высоту самого высокого здания.
3. На план участка наносят сетку прямых так, чтобы направление одних прямых было параллельно основанию картины, других - перпендикулярно. Квадраты на плане, а затем и в перспективе одинаково обозначают. Например, как показано на рис. 28, по одной стороне - буквами, по другой - цифрами.
4. Строят перспективу сетки, учитывая, что точкой схода прямых, перпендикулярных картине, является главная точка картины. Об этом говорит сайт https://intellect.icu . Другие стороны остаются параллельными основанию картины, а их положение определяют с помощью дистанционных точек (рис. 29). Если дистанционные точки находятся за пределами листа, пользуются дробными дистанционными точками. Например, D/2, как показано на рис. 29. В этом случае можно определить положение каждой второй из "горизонтальных линий" сетки. Для нахождения промежуточных линий можно провести еще одну прямую - в точку D/2через середину любой "горизонтальной" стороны квадрата.
Рис. 29
5. В ячейки перспективы сетки вписывают план участка путем интерполирования "на глаз".

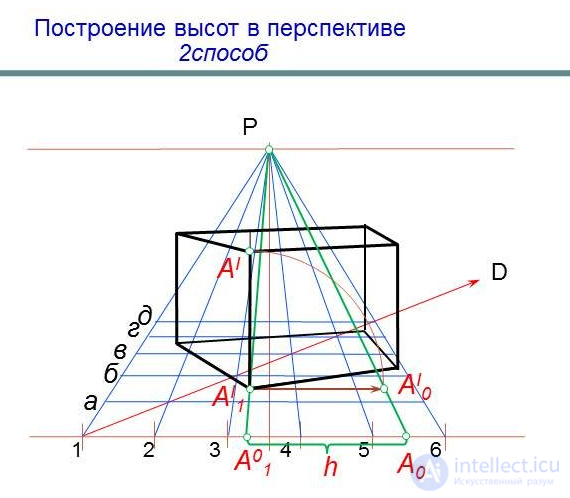

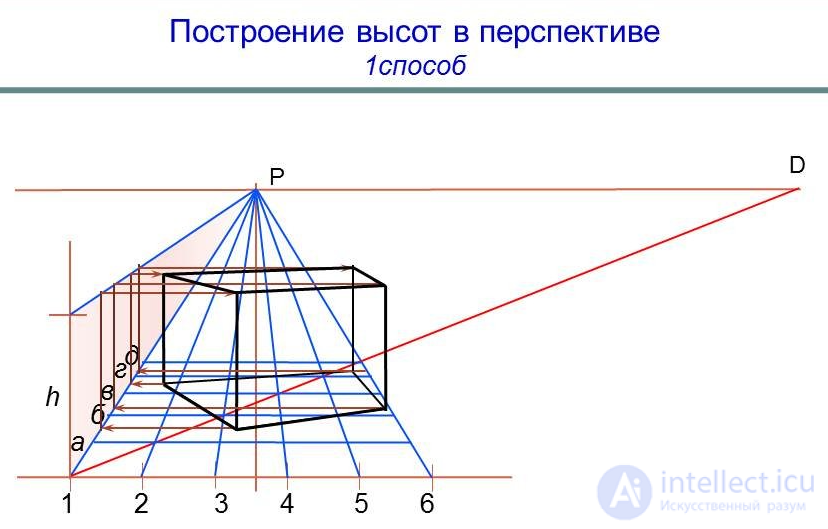

6. Перспективы пространственных точек (высот) можно построить с помощью "боковых стенок". Удобно также вместо "боковой стенки" использовать вертикальную плоскость, перпендикулярную картине. Горизонтали ее в перспективе пойдут в главную точку картины. На вертикальной прямой пересечения этой плоскости с картиной откладывают от основания высоты сооружений, используя ячейки сетки в качестве масштабной шкалы. Из отмеченных точек проводят перспективы горизонталей в главную точку картины. Затем из перспектив оснований вертикальных ребер проводят ломаные до пересечения с перспективой высот в их верхних точках. На рис. 28 показано построение перспективы точки А.
Точность: позволяет избежать ошибок при работе с большими и сложными планами.
Универсальность: подходит для объектов, где линии не параллельны и точки схода находятся слишком далеко.
Наглядность: сетка облегчает проверку пропорций и масштабов.
| Метод | Особенности | Применение |
|---|---|---|
| 1-й способ (с одним сходом) | Использует одну точку схода | Простые фасады, фронтальные изображения |
| 2-й способ (с двумя сходами) | Две точки схода для параллельных линий | Угловые изображения зданий |
| 3-й способ (сетка) | Сетка на картинной плоскости, перенос координат | Генпланы, сложные формы, высокий горизонт |
