3.16. Типы кристаллических структур кратко

Свойства веществ в твердом агрегатном состоянии определяются не только составом атомов, ионов, молекул, но и их взаимным расположением.

Расположение структурных единиц может быть упорядоченным и разупорядоченным. В соответствии с этим твердые вещества бывают в кристаллическом и аморфном состояниях.

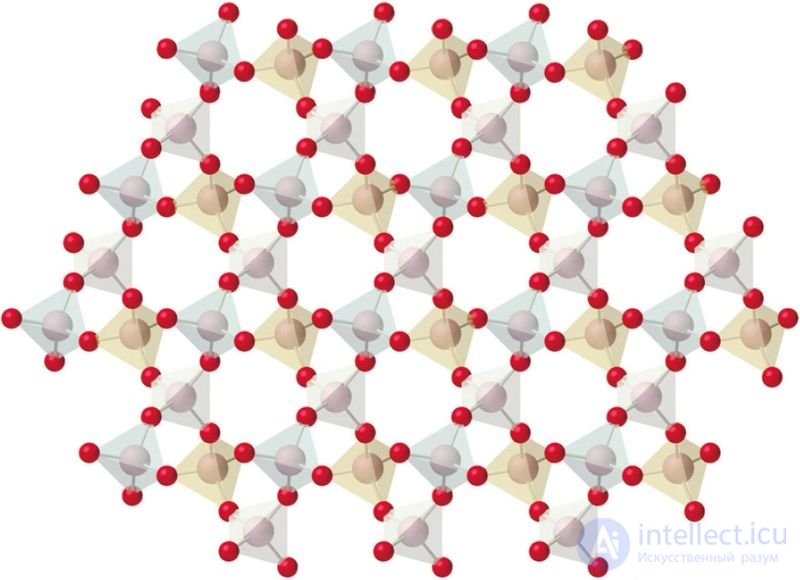

Рис. 35. Строение оксида кремния(IV)

Кристаллы — это твердые вещества с упорядоченным расположением структурных единиц (атомов, ионов, молекул). Кристаллы имеют естественную форму многогранников, расположение структурных единиц симметрично и многократно повторяется (рис. 35).

Структурные единицы веществ молекулярного строения — это молекулы. Например, структурной единицей воды является молекула состава Н2О, которая обнаруживается в твердом, жидком и газообразном состояниях. Однако лишь в кристаллах льда молекулы воды расположены упорядоченно, то есть на конкретном расстоянии, под определенным углом, образуя регулярную кристаллическую структуру.

В веществах немолекулярного строения мельчайшие структурные единицы — это атомы или ионы. К таким веществам относятся металлы (Na, Cu, Fe) и неметаллы (B и Si, алмаз и графит, красный фосфор), соединения металлов с неметаллами (NaCl, NaH, Na2SO4, CuCl2, Fe2O3) и неметаллов с неметаллами (SiC, SiO2).

В аморфном состоянии упорядоченность в расположении структурных единиц отсутствует. В аморфном состоянии находятся, например, стекло, смола, парафин, полиэтилен, сажа.

Строение, свойства и способы получения кристаллических веществ изучает кристаллохимия. Каждому кристаллическому веществу присуща своя кристаллическая структура и соответствующая ей форма кристаллов (рис. 36). Кристаллы галита (NaCl) имеют форму куба, кристаллы кварца (SiO2) — шестигранной призмы.

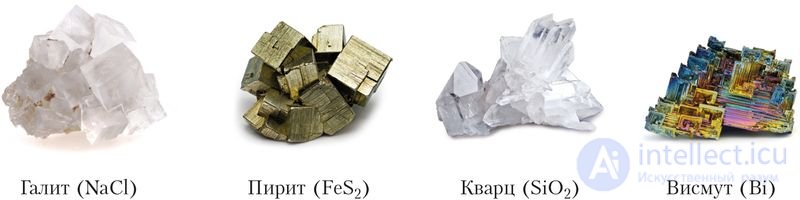

Рис. 36. Формы кристаллов различных веществ

Строение молекул показывают посредством структурных формул, а пространственное расположение атомов, ионов, молекул в кристаллах отображают с помощью кристаллической решетки.

Если соединить частицы, составляющие кристалл, условными линиями, то получится пространственный каркас, называемый кристаллической решеткой. Точки пересечения таких линий называют узлами кристаллической решетки. Положение узлов решетки моделирует расположение структурных единиц кристалла — атомов, ионов или молекул.

Химическая связь в кристаллах

В таблице 13 обобщены основные характеристики кристаллических веществ с различным типом химической связи.

Таблица 13. Типы кристаллов и их свойства

Различают атомные (ковалентная связь), ионные (ионная связь), металлические (металлическая связь) и молекулярные кристаллы. Молекулярные кристаллы построены из отдельных молекул, внутри которых атомы соединены ковалентными связями, а между молекулами действуют более слабые межмолекулярные силы. Молекулярные кристаллы образуют известные вам сахар, аспирин, диоксид углерода («сухой лед»), вода (лед) (рис. 37).

Рис. 37. Кристаллические решетки веществ с разным типом химической связи

Зависимость свойств веществ от типа кристаллической структуры

Свойства твердых веществ зависят от строения кристаллов и прочности в них химических связей. Например, углерод образует несколько разновидностей кристаллических структур. Одна из них — структура алмаза, в которой каждый атом углерода образует четыре равные по прочности ковалентные связи с четырьмя соседними атомами углерода, расположенными в вершинах тетраэдра (рис. 38). Благодаря своему строению алмаз — самое твердое природное вещество (Приложение 2). Аналогичные кристаллические структуры и близкую к алмазу твердость имеют карборунд SiC и боразон BN.

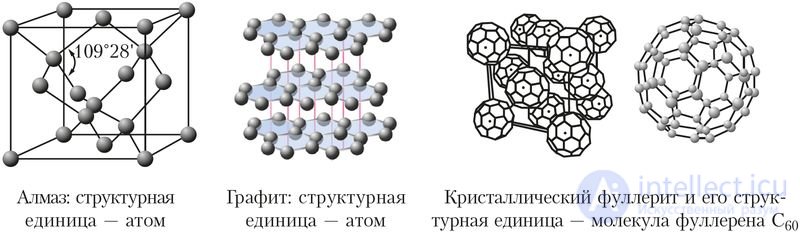

Рис. 38. Кристаллические решетки аллотропных модификаций углерода

Другая разновидность кристаллического углерода — графит. В графите атомы углерода расположены слоями. В слоях каждый атом углерода использует три своих электрона для образования трех ковалентных связей с соседними атомами. Четвертый электрон участвует в образовании делокализованных π-связей и может свободно перемещаться вдоль слоя. Поэтому графит обладает электропроводностью и используется для изготовления электроконтактов, проводящих смазок, электродов и др.

Расстояние между слоями графита значительно больше, чем между атомами в слое. Поэтому графит легко расслаивается. Благодаря этому свойству из графита изготавливают грифели карандашей, он входит в состав различных смазок, снижающих трение, и сам является твердой смазкой в формах для литья металлов.

Третья кристаллическая модификация углерода — фуллерит — образована молекулами фуллерена С60, состоящими из 60 атомов углерода.

Атомные, ионные и металлические кристаллы различаются устойчивостью к механической деформации, в результате которой происходит смещение отдельных слоев кристаллической структуры (рис. 39). При этом сцепление между слоями в атомных кристаллах (а) нарушается из-за разрыва химических связей между атомами, а в ионных — из-за отталкивания одноименно заряженных ионов (б). В металлических кристаллах благодаря особенностям металлической связи кристаллы не разрушаются, а деформируются. Поэтому металлы пластичны (ковки), а атомные и ионные кристаллы — хрупки.

Рис. 39. Смещение атомных слоев при деформации кристаллов:
а — атомных, б — ионных, в — металлических

Вопросы, задания, задачи

1. В чем заключаются основные отличия веществ молекулярного и немолекулярного строения? Приведите примеры.

2. Сравните свойства атомных, молекулярных, ионных и металлических кристаллов.

3. Объясните, почему ионные и молекулярные кристаллы практически не проводят электрический ток. Чем обусловлена хорошая электро- и теплопроводность металлических кристаллов?

4. Могут ли проводить ток вещества:

• а) с ионной связью;
• б) ковалентной связью?

Приведите примеры и условия проявления этими веществами электропроводности.

5. Определите типы химической связи и типы кристаллов веществ, формулы которых: SO2, SiС, CsF, K2SO4, Cu6Sn5.

6. Конструктору понадобилось очень твердое вещество, устойчивое к действию высоких температур и растворителей. Какое из соединений, перечисленных в задаче 5, он может использовать в своих испытаниях?

7. Объясните, почему графит обладает электропроводностью, а алмаз — нет.

8. Сплав Розе (tпл. +94 °C) используется в плавких электрических предохранителях, а также в радиотехнике в качестве припоя. Состав сплава (по массе): свинец (25 %), висмут (50 %), олово (25 %). Укажите тип его кристаллов. Рассчитайте массу каждого компонента, необходимого для получения сплава массой 5 кг.

9. Рассчитайте мольное соотношение компонентов в сплаве Вуда. Сплав Вуда — тяжелый легкоплавкий сплав, изобретенный в 1860 году американским дантистом Вудом. Температура плавления — 68,5 °C. Состав (массовые доли): олово — 12,5 %, свинец — 25 %, висмут — 50 %, кадмий — 12,5 %. Какими другими физическими свойствами может, по вашему мнению, обладать этот сплав?

10. Определите число атомов в порции массой 1 г одного из самых твердых синтетических веществ, представляющего собой бинарное соединение бора и азота BN.

*Самоконтроль

1. Выделяют типы кристаллов:

• а) атомные;
• б) ионные;
• в) ковалентные;
• г) молекулярные.

2. Ионные кристаллы имеет вещество состава:

• а) KBr;
• б) H2S;
• в) C6H5OH;
• г) SiO2.

3. Атомные кристаллы образуют:

• а) KСl;
• б) Na2SO4;
• в) SiO2;
• г) SiС.

4. Молекулярные кристаллы образуют:

• а) Сs2S;
• б) Н2;
• в) РН3;
• г) HCl.

5. Пластичным и хрупким соответственно являются вещества в па́ре:

• а) NаCl и S8;
• б) Au и Сu;
• в) KCl и Fe;
• г) Al и NH4NO3.
