Когерентность сигналов

 Системы СДЦ могут эффективно работать только в том случае, если обеспечена необходимая когерентность сигналов СВЧ устройств радара. Как же зависит коэффициент подавления пассивных помех от степени когерентности сигналов.

 Чтобы ответить на этот вопрос, следует понять, физический смысл явления.

 Часитота реальнго генератора  СВЧ передатчика с момента его включения медленно уходит (так называемый “выбег” частоты). Этот уход обусловлен разогревом резонансных систем.  Но не он определяет качество подавления местности, поскольку практически все радары имеют автоматическую подстройку частоты.

 Наиболее опасны быстрые уходы частоты за время прохождения зодируэщего сигнала от РЛС до цели и отраженного сигнала обратно (интервал когерентности t_кг ).  Эти уходы носят случайный характер и могут характеризоваться дисперсиейчастотных уходолв s_f².

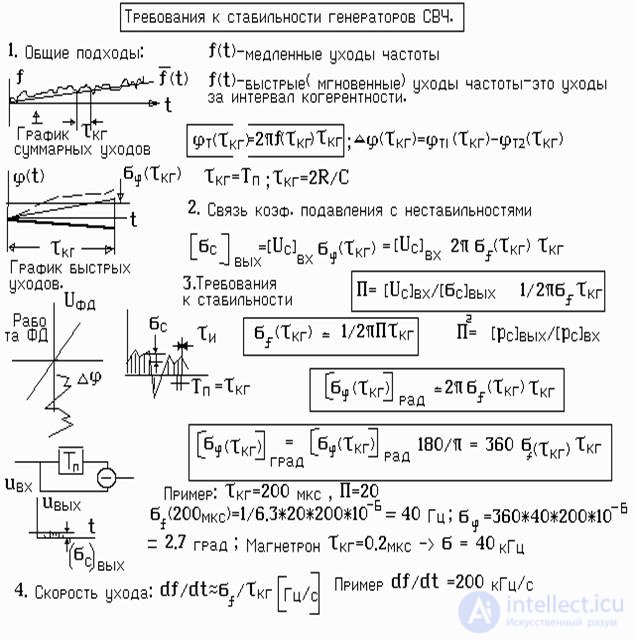

 На рисунке показан примерный  график частотного ухода и интервал на нем t_кг.

 За интервал t_кг быстрые частотные уходы приводят к стахостическим фазовым флюктуациям   s_j = 2ps_f t_кг.

 На рисунке показано, что на выходе фазового детектора образуется сигнал, пропорциональный амплитуде и фазе входного напряжения. Об этом говорит сайт https://intellect.icu . Если когерентность сигнала передатчика идеальна, а местный предмет (например дом) абсолютно неподвижен, то отраженный сигнал на выходе фазового детектора имеет постоянную амплитуду. Но если радиолокационный канал имеет значительные амплитудно-фазовые нестабильности?то сигнал от дома становится хаотическим. При этом полоса частотного спектра становится большой и помеха не подавляется.

 Таким образом, коэффициент подавления пассивной помехи Пможно рассчитать зная величину s_j :   П=1 / 2ps_f t_кг  с поправкой на коэффициент передачи.  Если значение П и дальность действия радара заданы, то несложно рассчитать требования к когерентности передатчика непрерывного СВЧ излучения на уровне быстрых фазовых s_j  или  частотных уходов s_f.

 В импульсных радарах требования к когерентности передатчика ниже, так как его интервал когерентности соответствует всего длительности импульса. Но этот тип радара имеет местный гетеродин непрерывной генерации. Требования к нему можно рассчитывать по приведенной выше методике.
