Привет, Вы узнаете о том , что такое экранный эффект, Разберем основные их виды и особенности использования. Еще будет много подробных примеров и описаний. Для того чтобы лучше понимать что такое экранный эффект, эффект влияния земли , настоятельно рекомендую прочитать все из категории Аэродинамика.
экранный эффект или эффект влияния земли — эффект резкого увеличения подъемной силы крыла и других аэродинамических характеристик летательного аппарата при полете вблизи экранирующей поверхности (воды, земли и др.). Открыт в середине 20-х годов XX века.
Экранный эффект — это та же воздушная подушка, только образуемая путем нагнетания воздуха не специальными устройствами, а динамически набегающим потоком воздуха. Таким образом, крыло аппаратов с экранным эффектом создает подъемную силу не только за счет уменьшения давления над верхней плоскостью (как у классических самолетов), но и за счет повышенного давления под нижней плоскостью, создать которое возможно только на очень небольших высотах, то есть высотах численно меньших аэродинамической хорды крыла.

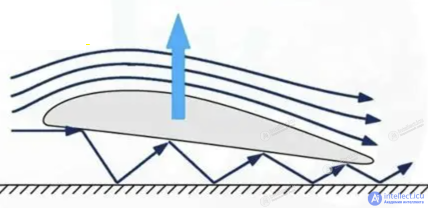

Эффект экрана связан с тем, что возмущения воздуха, распространяемые от крыла, достигают поверхности Земли, отражаются и успевают достичь крыла. Об этом говорит сайт https://intellect.icu . Следовательно, растет давление под крылом за счет отраженной воздушной массы.
Чем шире крыло, меньше скорость полета и высота — тем выше экранный эффект. Например, максимальная дальность полета экранолета «Иволга» на высоте 0,8 м составляет 1150 км, а на высоте 0,3 метра с той же нагрузкой — уже 1480 км.
Традиционно на скоростях полетов самолетов у самой земли принято считать высотой действия экрана половину хорды крыла. Наиболее сильно экранный эффект проявляется у дельтапланов из-за малой полетной скорости (порядка 10 м/сек) и большой хорды крыла, а у достаточно больших экранопланов высота полета с использованием экранного эффекта может достигать 10 и более метров.
Центр давления экранного эффекта (точка приложения подъемной силы от экранного эффекта) находится ближе к задней кромке, центр давления подъемной силы, возникающей из-за несимметричности тела, обтекаемого потоком воздуха, — ближе к передней кромке. Поэтому, чем больше вклад экрана в общую подъемную силу, тем больше центр давления смещается назад. Изменение только высоты либо только скорости приводит к проблемам балансировки. Крен вызывает диагональное смещение центра давления. Учитывая вышеизложенное, становится ясно, что управление экранопланом требует специфических навыков.
Исследование, описанное в статье про экранный эффект, подчеркивает ее значимость в современном мире. Надеюсь, что теперь ты понял что такое экранный эффект, эффект влияния земли и для чего все это нужно, а если не понял, или есть замечания, то не стесняйся, пиши или спрашивай в комментариях, с удовольствием отвечу. Для того чтобы глубже понять настоятельно рекомендую изучить всю информацию из категории Аэродинамика
Из статьи мы узнали кратко, но содержательно про экранный эффект
