ID задания #S61
Теги Мікроконтролери в ІУС
Варіант 7
Кількість вимірювальних каналів з аналоговими сигналами 12
Діапазон напруг аналогових сигналів 0…+5В
Максимальна частота вхідного сигналу 100Гц
Розрядність АЦП 8 біт
Кількість вимірювальних каналів з цифровими сигналами 1
Розрядність кодів цифрових сигналів 10
тип прийому цифрових сигналів - асинхронний, максимальна частота надходження, Гц 5
Тип коду для представлення цифрового сигналу прямий, парал
Кількість вимірювальних каналів з імпульсними сигналами 4
Тривалість імпульсу не менше, мс 2
Максимальна частота імпульсів 300Гц
Період виконання вимірювань 1с
Тип мікропроцесора КМ1816ВЕ51.
Тип інтерфейсу для обміну інформацією з ПЕОМ послідовний
3. Зміст розрахунково - пояснювальної записки
завдання; зміст; вступ; розробка структурної схеми контролера; розробка тимчасової діаграми обробка та передачі сигналів; розробка принципової схем контролера; розробка алгоритму функціонування контролера; розробка програми реалізації алгоритму роботи приладу; висновки; список літератури.
4. Перелік графічного матеріалу
. Мікроконтролер. Схема структурна.
. Мікроконтролер. Схема функціональна.
. Мікроконтролер. Схема електрична принципова.

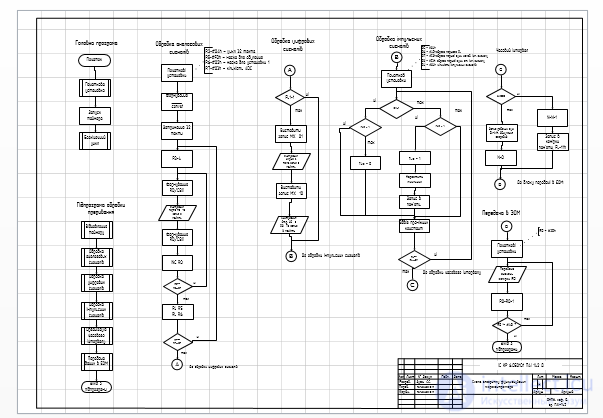

. Схема алгоритму функціонування мікроконтролера.
Возможные вопросы для защиты курсового проекта
обяснить по каждому блоку блок схемы
и показать их реальзацию в коде на ассемблере?
и такие вопросы
типа
какой таймер(счетчик) используем ,
в каком режиме он работает
где хранятся адреса начала подпрограмм(прерывание)
где по умолчанию хранятся байты стека прерываний
какие регистры и для чего используем
с какой частотой выборку делаем и почему
и как это в ассемблере считается...
это примерно то в чем сейчас разбираюсь...
как работают флажки для цифрового сигнала..
и тд..
основные пхарактеристики данного контроллера не менеее 40
до 200 характеристик
с подробным углуюлением на ответ
сдеюующий вопрос будет из ответа сделан
какие адреса векторов прерывания?
сколько их?
сколько таймеров?
ЗМІСТ
Вступ………………………………………………………………..….….……5
1. Огляд літератури………………………………………………………..……6
1.1 Архітектура мікроконтролерів MCS-51…………………………….…6
1.2 Блок керування та синхронізації ………………………………………7
2. Основний розділ……………………………………………………..……….11
2.1 Розробка структурної схеми контролеру………….…………………..11
2.2 Розробка принципової схеми контролера………………………….….12
2.2.1 Вибір АЦП………………………………………………………….13
2.2.2 Вибір комутатора-мультиплексору……………………………… 14
2.2.3 Джерело опорної напруги AD581 ……………………………..….15
2.2.4 RS-тригер КР1533ТР2…………………………………………...…16
2.2.5 Мікроконтролер КМ1816ВЕ51 ………………………………..….17
2.2.6 Закріплення бітів портів ………………………………………..…27
2.2.7 Таблиця розподілу оперативної пам’яті …………………………28
2.3 Розробка алгоритму функціонування контролера………………...….29
3. Розрахункова частина……………………………………………………..…30
Висновки……………………………………………………………………...…31
Перелік посилань…………………………………………………………….…32
Додаток А Функціональна схема контролеру………………………………..33
Додаток Б Лістинг програми …………………………………………………34
Додаток В Алгоритм роботи контролера………………………………….….39
Додаток Г Схема електрична принципова контролеру………..………….…40
png - 4 шт.,
